4. 7. Условные знаки для карты горных проходов и перевалов
|
Горные проходы |
|
Маршруты: 1) основные; 2) обходные |
|
Вьючные тропы |
|
Опасные участки горных проходов (районы возможных обвалов, оползней и т.п.) |
|
Завалы в горных проходах |
|
Перевалы и отметки их высот |
|
Входы в пещеры и гроты |
|
Характеристика пещер и гротов: 60 - длина, 5 - высота, 3 - ширина в метрах |
|
Геодезические пункты, имеющие значение ориентиров |
|
Отметки командных высот |
|
Характеристика перевалов: подъем (северо-запад - 5°), спуск (юго-восток - 8°) |
|
Серпантин (28 - число витков) |
|
Характеристика древостоя: дуб, ель - преобладающие породы деревьев; в числителе 15 и 25 - средняя высота деревьев (для дуба и ели соответственно), в знаменателе 0,20 и 0,40 - средняя толщина деревьев; 5 - среднее расстояние между деревьями в метрах |
4.8. Условные знаки для карты источников водоснабжения
|
Скважины одиночные |
|
Группы скважин |
|
Колодцы |
|
Группы колодцев |
|
Родники |
|
Группы родников |
|
Кяризы |
|
Группы кяризов |
|
Качество воды в источниках: |
|
пресная, с минерализацией до 1 г/л; |
|
солоноватая, с минерализацией 1-3 г/л; |
|
солоновая, с минерализацией 3-10 г/л; |
|
минерализация не изучена |
|
Характеристика групп скважин: №15 - номер группы скважин, 40 - суммарный дебит при эксплуатации в м/ч., 95-110 - глубина скважин в метрах, 15-25 - глубина установившегося уровня воды в метрах, 4 - количество скважин в группе |
|
Характеристика колодцев: №7 - номер колодца, 0,3 - дебит в м/ч., 10 - глубина колодца в метрах, 8 - глубина установившегося уровня воды в метрах |
|
Характеристика групп родников: №8 - номер группы родников, 10 - суммарный дебит при эксплуатации в м/ч., 3 - количество источников в группе |
|

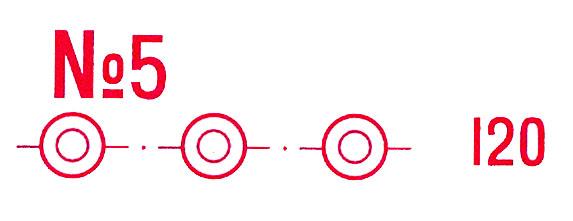

Характеристика групп кяризов: №5 - номер группы родников, 120 - суммарная производительность в м/ч |
Приложение 6
Некоторые задачи, решаемые по топографическим картам
6.1. Углы, направления и их взаимосвязь на карте
|
Истинный азимут(Аи) - горизонтальный угол, измеряемый по ходу часовой стрелки от 0° до 360° между северным направлением истинного меридиана данной точки и направлением на объект.
Магнитный азимут(Ам) - горизонтальный угол, измеряемый по ходу часовой стрелки от 0е до 360° между северным направлением магнитного меридиана данной точки и направлением на объект.
Дирекционный угол(α; ДУ) - горизонтальный угол, измеряемый по ходу часовой стрелки от 0° до 360° между северным направлением вертикальной линии координатной сетки данной точки и направлением на объект.
Магнитное склонение(δ; Ск) - угол между северным направлением истинного и магнитного меридианов в данной точке. Если магнитная стрелка отклоняется от истинного меридиана к востоку, то склонение восточное (учитывается со знаком +), при отклонении магнитной стрелки к западу - западное (учитывается со знаком -).
Сближение меридианов(γ; Сб) - угол между северным направлением истинного меридиана и вертикальной линией координатной сетки в данной точке. При отклонении линии сетки к востоку – сближение меридиана восточное (учитывается со знаком +), при отклонении линии сетки к западу - западное (учитывается со знаком -).
Поправка направления(ПН) - угол между северным направлением вертикальной линии координатной сетки и направлением магнитного меридиана. Она равна алгебраической разности магнитного склонения и сближения меридианов:
Значения: δ, γ, ПН снимают по данным с карты (см. легенду в ю.-з. углу карты).
δ=6°
15' γ=-2° 21' ПН= +8° 36'
Значения: Аи, Ам и α определяют по карте или вычисляют по формулам:
Аи = Ам + (±δ) Ам = Аи - (±δ) α = Ам + (±ПН)
Аи = α + (±γ) Ам = α - (±ПН) α = Аи - (±γ)
Аи = 32°39' Ам = 26°24' α = 35°00'
