СОДЕРЖАНИЕ
Ñòð.
Серия комплексных тиристорных электроприводов постоянного
тока IV-го поколения…………………………………………………………………………………........1 Комплектные тиристорные устройства серии КТУ……………………………………………….11 Тиристорные возбудители синхронных двигателей серии ВТЕ, ВТП…………………………..15
Системы возбуждения независимые тиристорные серии СВНТ………………………………...19 Системы возбуждения независимые тиристорные серии СВНТ для малых ГЭС………………………………………………………………………………………………23
Системы возбуждения турбогенераторов мощностью 2,5…800МВт…………………………27 Стабилизаторы напряжения СПН 220/220-25………………………………………………………..31 Преобразователи частоты для электропривода переменного тока…………………………..33 Преобразователи переменного напряжения 6; 10кВ серии ПН-ТТП……………………………..37 Стабилизированные однофазные инверторы серии «ИВА-1»……………………………………41 Стабилизированные трехфазные инверторы серии «ИВА-3»…………………………………...43 Низковольтные комплектные устройства…………………………………………………………..45 Выпрямители серии В-ТППД…………………………………………………………………………….47
Тиристорные компенсаторы реактивной мощности серии ТКРМ нового поколения…………………………………………………………………………………………...51
Устройство подавления феррорезонансных процессов УПФП…………………………………...59
Выпрямители для электролиза, электротехнологии и Электротермии……………………………………………………………………………………………..61
Агрегаты бесперебойного питания……………………………………………………………………65 Выпрямители серии «Родник»…………………………………………………………………………...69 Выпрямители серии «Родник-2»………………………………………………………………………...73 Выпрямители серии «Плазма»…………………………………………………………………………..77 Выпрямительные агрегаты серии «ВАКС» и фильтры «Ф-ВАКС»……………………………...81 Выпрямители для гальваники серии «ИОН»………………………………………………………….85
СЕРИЯ КОМПЛЕКТНЫХ ТИРИСТОРНЫХ ЭЛЕКТРОПРИВОДОВ ПОСТОЯННОГО ТОКА IV-ÃÎ ПОКОЛЕНИЯ
Электроприводы комплектные тиристорные постоянного тока типа КТЭ предназначены для прокатных станов, бумагоделательных, кузнечно-прессовых, намоточных, полиграфических машин, транспортеров, вращающих печей в химической и цементной промышленности, центрифуг, насосов и др.
НАДЕЖНОСТЬ И ЭФФЕКТИВНОСТЬ |
|
1 |
|
|
|
Общие сведения
Электроприводы предназначены для работы в закрытых помещениях при следующих условиях:
-высота над уровнем моря до 1000 м;
-температура окружающей среды от + 1 до + 40 С;
-тропическое исполнение от + 1 до + 45 С;
-относительная влажность воздуха не более 80 % при температуре +25С
-тропическое исполнение 98 % при температуре +35С.
Типоисполнения КТЭ по номинальному току и напряжению
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 1 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
25 |
50 |
100 |
200 |
320 |
500 |
800 |
1000 |
1600 |
2500 |
3200 |
4000 |
5000 |
6300 |
8000 |
10000 |
12500 |
Ií, À |
220 |
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
440 |
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Uí, B |
|
|
|
|
|
|
|
|
600 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
750 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
930 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Требования к питающей сети: |
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
||||||||||||
напряжение питающей сети (при отклонении частоты до +/-2 % от |
|
|
|
|
|
|
||||||||||||
номинального значения) |
|
|
|
|
|
|
|
|
|
|
|
|||||||
- частотой 50Гц, |
ê |
|
|
|
|
0,22; 0,24; 0,38; 0,4;0,415; 6; 6,6; 10; 10,5; 11 |
||||||||||||
- частотой 60Гц, |
ê |
|
|
|
|
0,22; 0,24; 0,254; 0,44 |
|
|||||||||||
напряжение собственных нужд переменного тока трехфазное с |
|
|
|
|
|
|
||||||||||||
номинальной величиной |
|
|
|
|
|
|
|
|
|
|
|
|||||||
- частотой 50Гц, |
ê |
|
|
|
|
0,22; 0,24; 0,38; 0,4; 0,415 |
|
|||||||||||
- частотой 60Гц, кВ |
|
|
|
|
0,44 |
|
|
|||||||||||
отклонения напряжения питающей сети от номинального значения для |
+/- 10 |
|
|
|||||||||||||||
высокого напряжения, % |
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||
для низкого напряжения, % |
|
|
|
|
|
|
|
+10 – 15 |
||||||||||
отклонения питания напряжения собственных нужд, % |
|
|
+10 – 15 |
|||||||||||||||
Структура условного обозначения:
ÊÒÝ - Õ - Õ / Õ - ÕÕ Õ Õ - Õ Õ - Ï * * * Õ
Комплектный тиристорный электропривод В - электропривод для управления по возбуждению
(возбудитель); отсутствие знака электропривод для питания якорных цепей Номинальный выходной ток, А Номинальное выходное напряжение, В
Исполнение по количеству питаемых двигателей:
00возбудитель;
01 однодвигательный;
03-20- многодвигательный с выделением максимума тока с шунтами и выключателями для защиты двигателей
(двухзначные цифры условного обозначения соответствуют количеству питаемых двигателей);
21многодвигательный с выделением максимума тока для 5 двигателей; 22многодвигательный с выделением максимума тока для 10 двигателей; 23многодвигательный с выделением максимума тока для 15 двигателей; 24многодвигательный с выделением максимума тока для 20 двигателей; 25двухдвигательный с питанием двигателей от одного выпрямителя; 26двухдвигательный с питанием двигателей от двух выпрямителей;
Исполнение по режиму работы:
1 нереверсивный; 2 реверсивный с реверсом тока в якорной цепи; 3 реверсивный несимметричный с реверсом тока якорной цепи; 4 реверсивный с реверсом поля
Подсоединение к сети:
1 - трансформаторное;
2 - реакторное с питанием от сети с заземленной нейтралью; 3 - реакторное с питанием от сети с изолированной нейтралью;
Исполнение по наличию К и Д:
0- áåç ÊÄ; 1- ñ Ä; 2- ñ Ê; 3- ñ ÊÄ; Исполнение по наличию В,М,Т: 0- áåç ÂÌÒ; 1- ñ Â; 2- ñ Ì; 3- ñ Ò;
4- ñ ÂÌ; 5- ñ ÂÒ; 6- ñ ÌÒ; 7- ñ ÂÌÒ;
Исполнение средств управления П (программируемые) Определяет модификацию программного обеспечечения и заполняется при изготовлении
2 |
Климатическое исполнение и категория размещения |
|
Примечание: В устройство питания обмотки возбуждения двигателя; М устройство питания электромагнитного тормоза; Т устройство питания обмотки возбуждения тахогенератора; К- линейный контактор или магнитный пускатель; Д -устройство аварийного динамического торможения.
Электроприводы допускают перегрузки, приведенные в таблице.
Режим |
Нагрузка в % от номинального тока |
Продолжительность нагрузки, с |
1 |
100 |
Длительно |
2 |
150 |
120 |
3 |
175 |
60 |
4 |
200 |
15 |
5 |
225 |
10 |
При работе в режимах 25 среднеквадратичное значение тока в течение цикла не должно превышать номинального значения за время усреднения не более 10 мин.

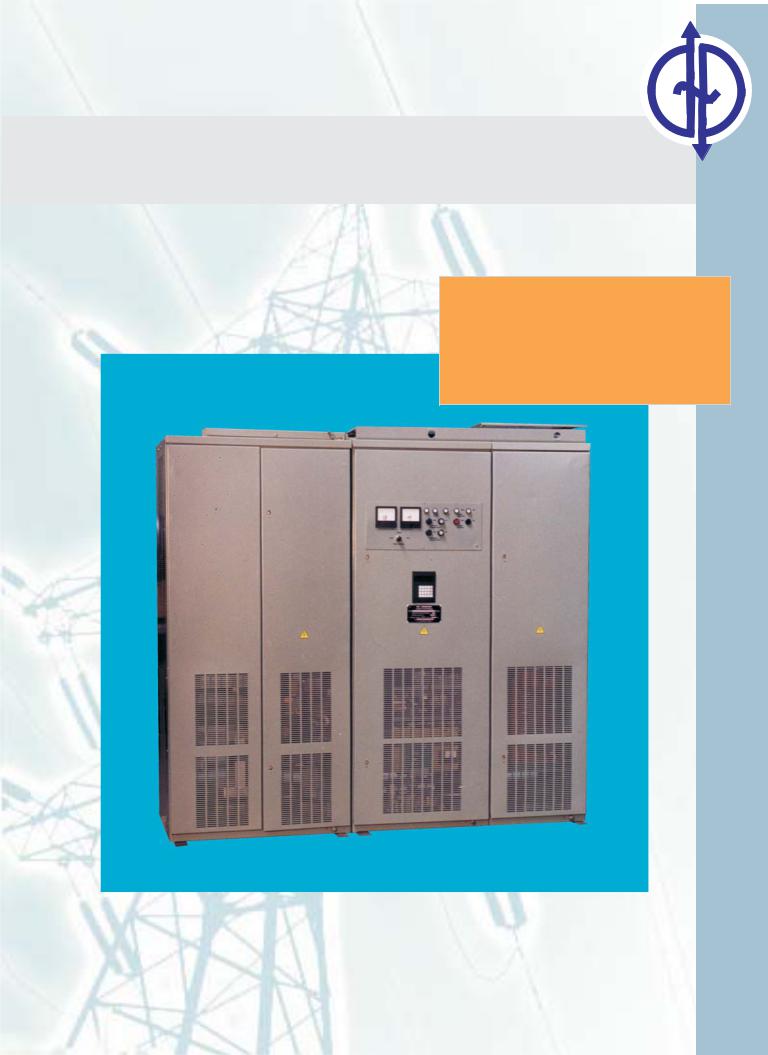

КТЭ выполнен в виде комплектного устройства, состоящего из одного или нескольких шкафов, в которых скомпоновано необходимое оборудование и является полностью готовым к подключению.
Габаритные размеры шкафов соответствуют ГОСТ 10985.
Силовая часть электроприводов выполнена по шестипульсной или эквивалентной двенадцатипульсной схеме выпрямления.
Таблица 3
Номинальный ток электропривода, А |
Схема выпрямления |
|
|
Îò 10 äî 4000 |
6 – пульсная |
|
|
Îò 4000 äî 12500 |
12 – пульсная |
Шкафы, входящие в состав электропривода, представляют собой металлическую конструкцию каркасного типа. Обслуживание до 1000 А - одностороннее, от 1000 А - двухстороннее. Двери накладные с замком, имеющим специальный ключ. Степень защиты IP21.
Состав изделия

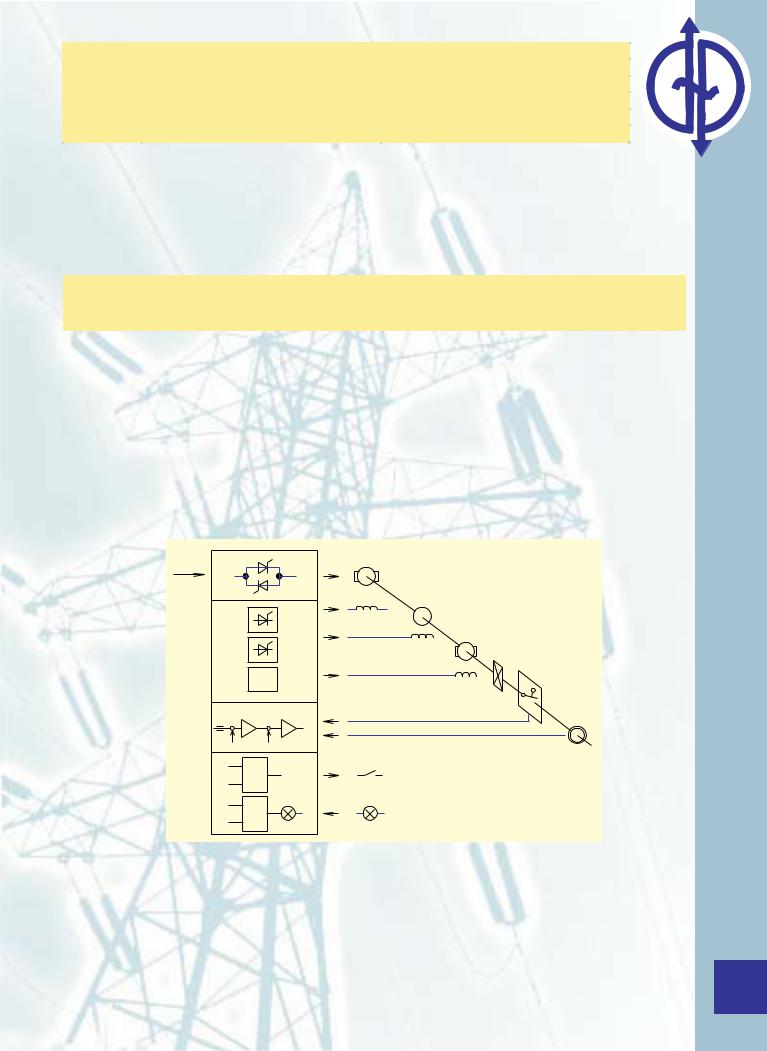

В основу КТЭ положен шестипульсный тиристорный управляемый преобразователь А1 с системой управления, позволяющий регулировать напряжение постоянного тока в широких пределах с достаточной точностью.
КТЭ в своем составе кроме тиристорного преобразователя содержит систему вспомогательных устройств А2 (устройство питания обмотки возбуждения, устройство управления электромагнитным тормозом, устройство питания обмотки возбуждения тахогенератора), систему автоматического регулирования А3 (тока, напряжения, ЭДС, частоты вращения, натяжения, положения); системы защиты и сигнализации А4, что позволяет управлять двигателями постоянного тока.
|
~ |
|
A1 |
M |
|
|
|
|
|
|
|
|
|
|
LM |
YB |
|
|
|
|
A2 |
|
|
|
|
|
|
LYB |
BR |
|
|
|
|
|
|
|
|
|
|
LBR |
SQ |
|
|
STI |
|
|
|
|
RS |
RTA |
A3 |
|
ZZ |
|
|
|
|||
|
|
& |
A4 |
|
|
|
|
|
|
|
|
|
|
& |
|
|
|
BR |
- тахогенератор; |
|
|
|
|
LM |
- катушка возбуждения двигателя; |
|
|
|
|
LVB - катушка электромагнитного тормоза; |
|
|
|||
LBR - катушка тахогенератора; |
|
|
|
||
Ì |
- двигатель постоянного тока; |
|
|
|
|
RTA - регулятор тока адаптивный; |
|
|
|
||
RS |
- регулятор скорости (положения, натяжения и пр.); |
|
|||
SG |
- выключатель путевой; |
|
|
|
|
STI |
- стабилизатор тока; |
|
|
|
3 |
VB |
- электромагнитный тормоз; |
|
|
||
ZZ |
- датчик положения. |
|
|
|
|
А3, А4 выполняется программно.

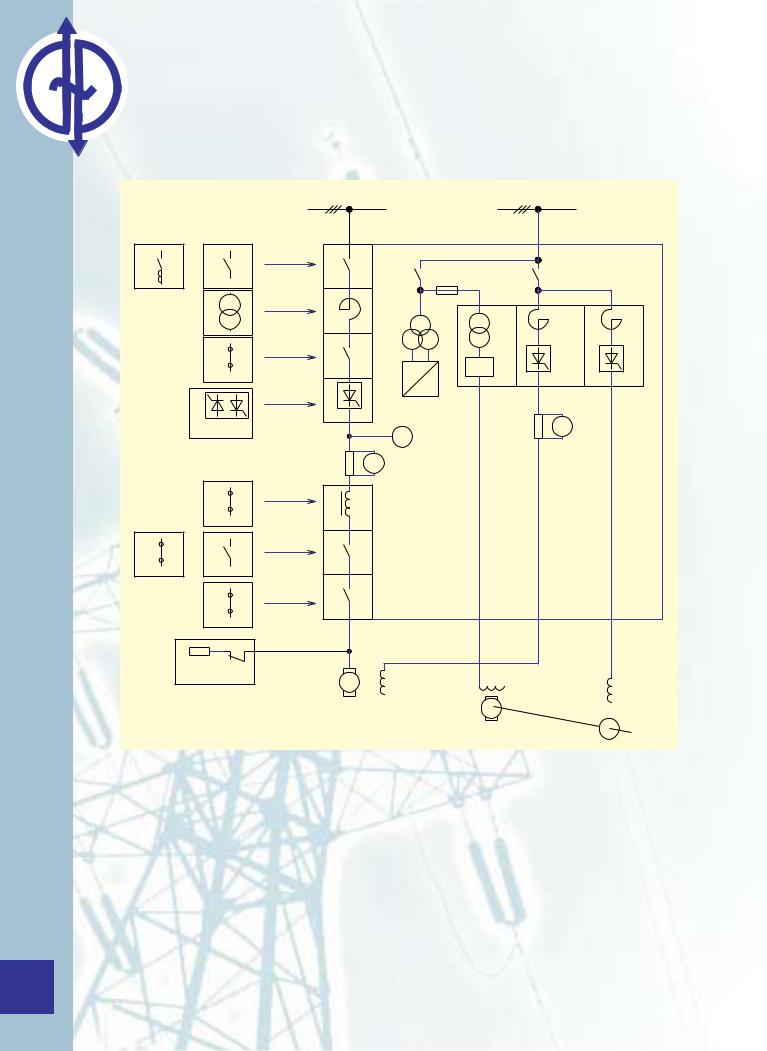

Исполнение КТЭ по составу оборудования
A3 |
A2 |
|
B2 |
|
C2 |
|
D2 |
E2
F3 F2
C4 |
G1 |
0.4; 6; 10 êV |
|
|
|
0.4 êV |
|
A1 |
|
|
|
|
|
B1 |
|
|
|
GLM |
GYB |
|
|
|
|
||
C1 |
|
|
STI |
|
|
|
|
K3 |
K1 |
K2 |
|
|
|
= |
|||
|
|
|
|
|
|
D1 |
|
|
|
A |
|
|
V |
|
|
|
|
|
|
|
|
|
|
A |
|
|
|
|
|
E1 |
|
|
|
|
|
F1 |
|
|
|
|
|
C3 |
|
|
|
|
|
M |
LM |
|
LBR |
|
|
|
|
|
LYB |
||
|
|
|
|
|
|
|
|
|
BR |
|
YB |
|
|
|
|
|
А1 - выключатель автоматический 3-х полюсный без электромагнитного привода; А2 - выключатель автоматический 3-х полюсный с электромагнитным приводом; А3 - шкаф высоковольтного ввода ШВВ-5Л-3; В1 - сетевой коммутационный реактор; В2 - сетевой согласующий трансформатор; С1 - пускатель магнитный трехполюсный;
С2 - отсутствие коммутационного аппарата; С3 - контактор постоянного тока однополюсный; С4 - отсутствие контактора постоянного тока;
D1 - нереверсивный тиристорный преобразователь;
D2 - реверсивный тиристорный преобразователь; Е1 - сглаживающий реактор; Е2 - отсутствие сглаживающего реактора;
F1 - выключатель автоматический 2-х полюсный без электромагнитного привода; F2 - выключатель автоматический 2-х полюсный с электромагнитным приводом; F3 - отсутствие выключателя автоматического;
4 G1 - устройство динамического торможения (согласно заказа);
К1 - устройство питания обмотки возбуждения (отсутствует для возбудителей); К2 - устройство питания электромагнитного тормоза (согласно заказа); К3 - устройство питания обмотки тахогенератора (согласно заказа).

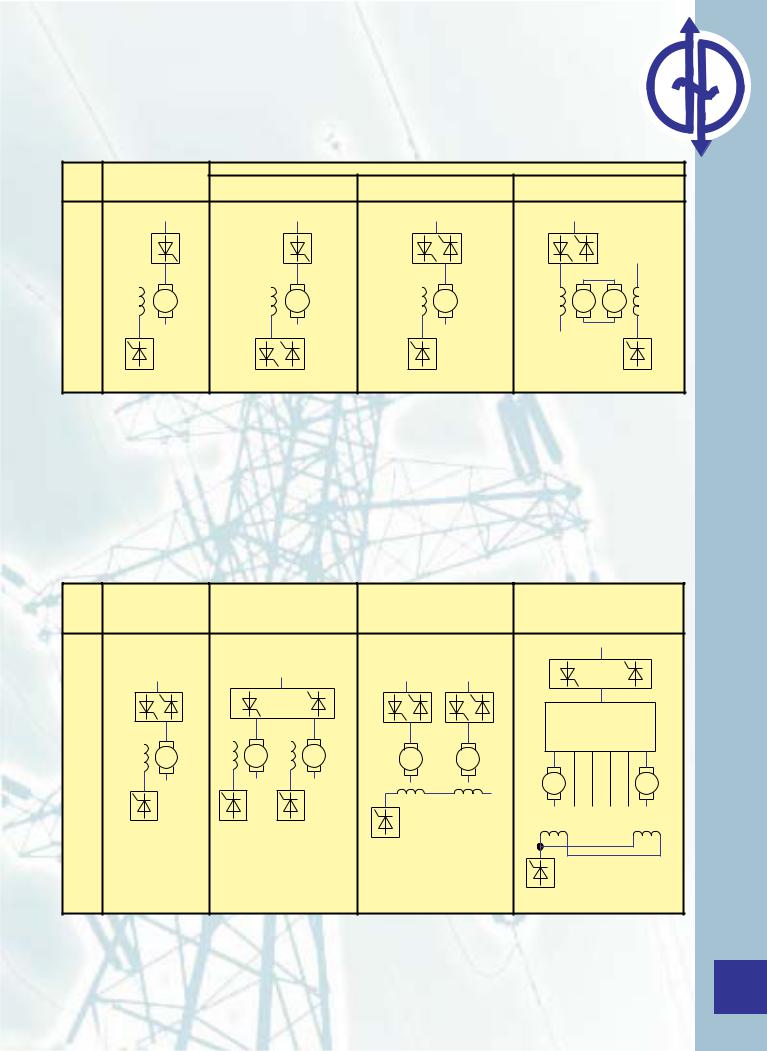

Исполнения КТЭ по способу управления якорем и возбуждением |
|
|
|||
|
|
|
Реверсивный |
|
|
|
Нереверсивный |
С реверсом возбуждения |
С реверсом якоря |
С реверсом возбуждения |
|
|
|
генератора |
|||
|
|
|
|
||
схема |
|
|
|
|
|
Однолинейная |
M |
M |
M |
G |
M |
|
|
|
|
|
|
Исполнение КТЭ по количеству двигателей
Однолинейная схема
|
Двухдвигательный с |
Двухдвигательный с |
|
|
Однодвигательный |
выравнивание тока или |
Многодвигательный без |
||
выравнивание тока или |
||||
согласно табл.4 |
скорости через |
выравнивания тока и скорости |
||
скорости через якорь |
||||
|
возбуждение |
|
||
|
|
|
ШКАФ С ДОПОЛНИТЕЛЬНОЙ АППАРАТУРОЙ
M |
M |
M |
M |
M |
M M
n= 5, 10, 15, 20
5
Системы управления КТЭ
Системы управления КТЭ 4-го поколения отличают от предыдущих серий следующие особенности:
изделия новой серии выпускаются исключительно, как объектно-ориентированные;
системы управления - только микропроцессорные;
системы управления для всей номенклатуры КТЭ-4 унифицированы между собой, а также с другими изделиями предприятия - интеллектуальными пультами управления, компенсаторами реактивной мощности, системами диагностики, устройствами удаленного ввода-вывода, возбудителями
синхронных двигателей, независимыми системами возбуждения и самовозбуждения турбо и гидрогенераторов, пускателями;
общая площадь печатных плат систем управления значительно уменьшена (более, чем в 3,5 раза), за счет использования современной элементной базы с высокой степенью интеграции;
системы управления и регулирования позволяют принимать и обрабатывать сигналы любых датчиков импульсных, кодовых, сельсинов, датчиков температуры и др., в том числе датчиков с последовательными каналами связи;
комплектация систем управления, в том числе низковольтные устройства (реле, клеммные присоединители и др) выполнена из элементов ведущих мировых производителей - Intel, Burr Brown, Motorola, Texas Instruments и др.;
система управления имеет быстродействующие двухпроводные интерфейсы для связи с оборудованием верхнего уровня, в том числе других поставщиков;
дополнены сервисные возможности систем управления.
Новая серия внедрена параллельно с технологической системой обеспечения качества, включающей:
термотренировку и механические испытания средств управления;
входной контроль тиристоров по всем основным параметрам, включая стабильность класса;
общую наработку изделий при приемо-сдаточных испытаниях;
испытания объектно-ориентированной части по отдельной программе.
Основные параметры автоматических систем регулирования:
|
С обратной |
С обратной |
С обратной связью по |
С импульсным |
|
Параметр |
связью по |
связью по |
скорости и прецизионным |
||
датчиком |
|||||
|
ÝÄÑ |
скорости |
тахогенератором |
||
|
|
||||
|
|
|
|
|
|
Диапазон регулирования скорости |
1:25 |
1:100 |
1:100 |
1:100 |
|
Погрешность регулирования : |
|
|
|
|
|
- скорости, % |
Не более 5 |
1 |
0,1 |
0,01 |
|
- тока якоря в статическом режиме, |
1 |
1 |
|
|
|
% |
|
|
|||
|
|
|
|
||
- ЭДС в статическом режиме, % |
1 |
1 |
|
|
|
- динамического тока, % |
|
5 |
|
|
Объектная ориентация
Объектная ориентация КТЭ-4 выполняется программно-аппаратными средствами, как встроенная функция автоматизации локального электропривода и позволяет:
повысить монтажную готовность изделий;
исключить их избыточность;
исключить дополнительные контроллеры средств автоматизации для объекта в целом.
Требования к объектно-ориентированной части изделия выполняются на стадии проектирования и (или)
выполнении заказа и заключаются в описании проектантом или Заказчиком в любой форме (текстом, функциональной схемой, релейно-контакторной схемой) привязки КТЭ к другим устройствам датчикам, пультам, средствам автоматизации, НКУ Заказчика и др., а также структуры системы автоматического регулирования.
При изготовлении, требования учитываются дополнением аппаратной части КТЭ реле для цепей Заказчика, устройства сопряжения с конкретными датчиками, дополнительные клеммы, устройства гальванической развязки и др. и программ, реализующих дополнительные заявленные функции.
Эксплуатационная документация содержит подробное описание объектно-ориентированного дополнения и руководство по его наладке при вводе в эксплуатацию.
Объектная ориентация изделий практически не влияет на уровень цен изделий.
Связь с оборудованием других поставщиков
Связь с электрооборудованием других поставщиков датчики, НКУ, пульты, системы автоматизации выполняется радиально, приемом стандартных, нормализованных дискретных и аналоговых сигналов и по быстродействующей информационной сети последовательной связи.
|
В комплексных поставках, где Поставщик является изготовителем КТЭ, пультов и средств автоматизации |
|
6 |
используется сеть CAN, контроллер которой встроен в плату процессора всех систем управления. Передача |
|
сигналов по сети соответствует стандарту ISO 11898 и допускает скорости передачи данных Кбит/сек: |
||
|
Длина шины |
Скорость передачи данных |
(ì) |
(Êáèò / ñåê) |
äî 30 |
1000 |
äî 100 |
500 |
äî 250 |
250 |
äî 500 |
125 |
äî 1000 |
62,5 |
Для стыковки изделий с средствами автоматизации других изготовителей, в том числе для средств с сетевыми протоколами PROFIBUS и пр., поставляются основному Заказчику или поставщику на объект средств автоматизации:
плата PCL dual isolated CAN-port card (ISA 16 бит);
комплект драйверов для PCL с поддержкой CAN протокола в программной среде Windows 9.X , NT или DOS.
модуль связи для среды программирования SoftPLC UltraLogic, допускающий доступ к изделиям с помощью стандартных средств программирования посредством функциональных блоков
демонстрационная программа для среды Windows 9x/NT. Среда разработки - Borland C++ 5.0 или старше с исходными текстами и (или) Borland C++ 3.0 или старше с поддержкой DOS в качестве целевой ОС.
дополнительно может поставляться контроллер полевой шины с комплектом драйверов производителя.
по дополнительной договоренности возможна поставка промышленного контроллера, осуществляющего функции моста, с комплектом оригинального программного обеспечения.
Форма поставки программного обеспечения:
драйвер платы - дистрибутивный установочный комплект;
сетевой драйвер - статическая библиотека для Win32 или DOS с соответствующим заголовочным файлом;
модуль связи для UltraLogic;
демонстрационная программа - исходные тексты;
оригинальное программное обеспечение контроллера моста по указанию в заказе (дополнительно контроллер мост может выполнять функции нормализации данных, промежуточных расчетов)
Сервисные возможности
Системы управления КТЭ предоставляют пользователю ряд сервисных возможностей перечисленных ниже.
1. Оперативное изменение структуры автоматического регулирования.
Выполняется с помощью пультового терминала, встроенного в систему управления специальной сервисной программой.
2.Оперативный доступ ко всем регулируемым параметрам электропривода с помощью пультового терминала. Параметры выводятся в численном десятичном виде на однострочный дисплей пультового терминала.
3.Самонастройка отдельных наладочных параметров электропривода.
4.Уточненная индикация видов сработавших защит.
При срабатывании защиты на пультовый терминал в алфавитном виде выводится первая из сработавших защит и все за ней последующие.
5. Автоматическая запись аварийного "следа". Запись выполняется встроенной программой "След".
Программа "След" является одной из сервисных программ КТЭ и предназначена для:
считывания заданных параметров электропривода, фиксируемых его системой управления (СУ) в течении определенного времени;
графического отображения изменения данных параметров во времени;
записи фиксируемых параметров в файл, с возможностью дальнейшей работы с этими данными в автономном режиме (СУ не обязательна).
Основное применение программы - анализ аварийных ситуаций при работе электропривода, с целью установления и дальнейшего устранения причины, приведшей к аварийной ситуации.
Программа может также использоваться при наладке изделия для настройки требуемых параметров, а также для контроля параметров при текущей эксплуатации.
Анализ графической информации может производиться подключением к системе устройств типа Notebook или стандартных ПЭВМ.
Считанная программой "след" информация может быть передана Поставщику по сети "интернет" для анализа и выдачи рекомендаций.

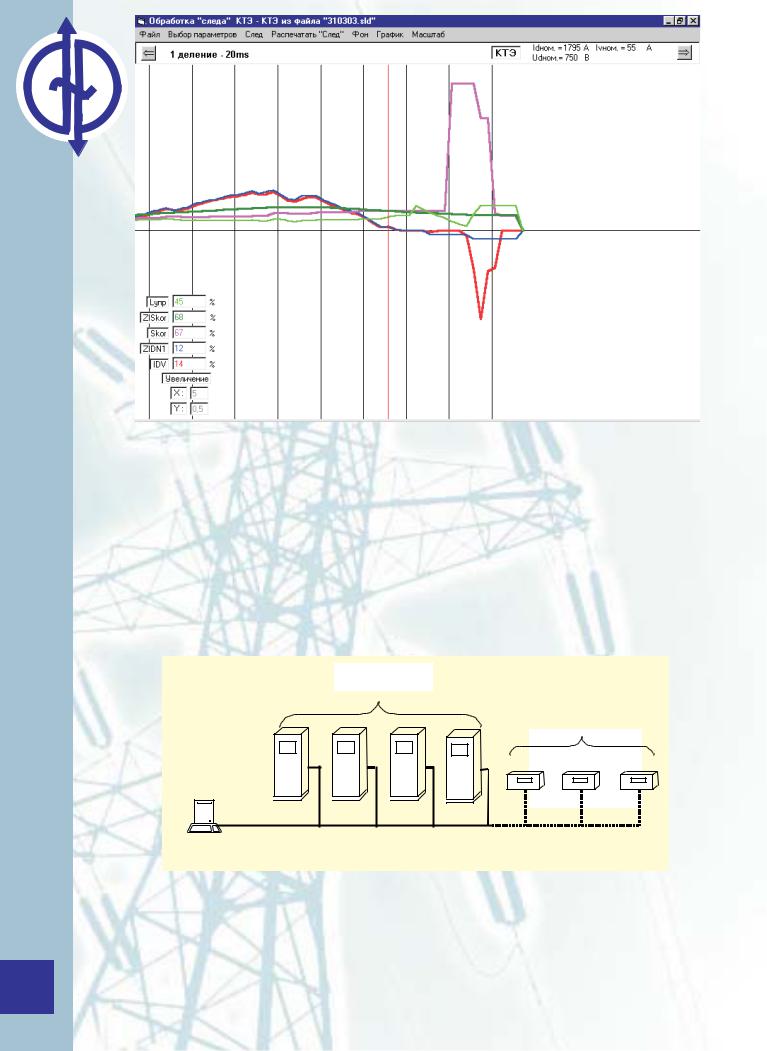

Пример графической информации "след" о аварии приведен ниже.
7
Системы диагностики электроприводов
При поставках нескольких изделий КТЭ-4 на один объект Поставщик предлагает систему диагностики электроприводов.
Система диагностики выполнена на элементной базе, аналогичной средствам управления КТЭ-4 и предназначена для:
запоминания и архивации аварийного "следа";
фиксации по запросу дежурного или иного персонала переходных процессов в электроприводе в определенный момент времени;
фиксации времени наступления события;
централизованного изменения наладочных уставок в нескольких изделиях;
формирования документов.
Ниже на рисунке показана минимальная конфигурация система диагностики.
ÊÒÝ
ÓÂÂ
ÀÐÌ
оператора
Ñåòü CAN
Устройства удаленного ввода-вывода (УВВ) позволяют собрать в информационную сеть сигналы датчиков, не заведенных в КТЭ и сконцентрированных вблизи механизмов.
АРМ оператора представляет собой компьютер в промышленном исполнении.
Комплекс построен по иерархическому принципу с целью повышения его надежности и универсальности. Программное обеспечение, устанавливаемое на АРМ является объектно-независимым, что
8 |
существенно облегчает его поддержку и установку обновленных версий. |
|
Пример диагностической информации, выводимой на АРМ оператора приведен далее. |
||
|
