Определение этилового спирта

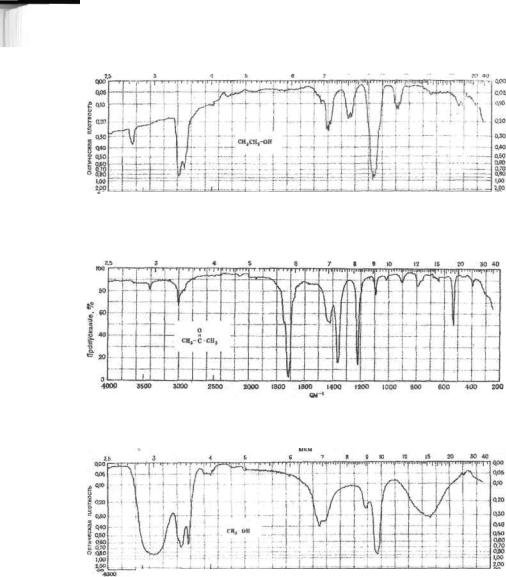

Рис. 16. ИК спектр этилового спирта

Рис. 17. ИК спектр ацетона

Рис. 18. ИК спектр метилового спирта

Необходимо отметить, что ИК спектр этилового спирта отлича­ ется от ИК спектров присутствующих в выдыхаемом воздухе ацето­ на, бутана и пропана, вследствие отсутствия в их молекулах связи

с-он.

60

Приборы с инфракрасным сенсором избирательны к этанолу, обла­ дают высокой чувствительностью, хорошими метрологическими ха­ рактеристиками и применяются для проведения точных и особо точ­ ных количественных определений алкоголя в организме человека.

Периодичность проверки чувствительности и калибровки при­ боров — 1 раз в 12 месяцев.

К приборам этой группы относятся: Анализатор концентра­ ции паров этанола АКПЭ-01, Alcotest 7110StandartIR, Alcotest 7110

StandartIR + EC, Lion Intoxylizer-1400, Lion Intoxylizer-8000.

Анализатор концентрации паров этанола АКПЭ-01 (Производитель — НПО «Мета», Россия)

Анализатор АКПЭ-01 «Мета» является первым и пока единс­ твенным отечественным средством измерения содержания этилово­ го спирта в выдыхаемом воздухе.

Прибор избирателен к этанолу и обладает высокой точностью. Конструкция прибора обеспечивает контроль окружающего воздуха на алкоголь перед каждым взятием пробы выдыхаемого воздуха, ис­ следование в выдыхаемом воздухе именно альвеолярной его порции, а также автоматический режим проведения всего рабочего цикла. Идентификация этилового спирта в анализируемой пробе проводит­ ся методом инфракрасной спектроскопии. Время установления ра­ бочего режима составляет 10 минут. Продолжительность подготовки к последующему измерению — не более 60 секунд. Диапазон рабочих температур 0—40 "С.

Анализатор разработан специально для наркологических каби­ нетов. Удобен в обращении и достаточно точен. Кроме того, прибор

61

производит распечатку на бумажном носителе результатов иссле­ дования с указанием номера прибора, даты его последней поверки, даты и времени проведения освидетельствования. Производитель — научно-производственная фирма «Мета» (Россия). Диапазон изме­ ряемых концентраций от 0 до 5%о. Погрешность ±10%. Федеральной службой по надзору в сфере здравоохранения и социального развития прибор разрешен к применению в медицинской практике и включен в Государственный реестр России «Изделий медицинского назначе­ ния и медицинской техники» (регистрационное удостоверение ФС 022а2004/0508-04).

Lion lntoxylizer-1400 (Производитель — Lion Laboratories Ltd,

Великобритания)

Lion lntoxylizer-1400 снабжен оптико-электронным детекто­ ром в сочетании с инфракрасными фильтрами. Диапазон изме­ рений: 0—4,50%о.

Особенности прибора — выносная клавиатура, принтер, про­ верка воздуха на содержание паров алкоголя, микропроцессорный контроль проведения программы теста.

Прибор сертифицирован, разрешен к применению в медицинс­ кой практике (регистрационное удостоверение №1531). Аттестован в России как средство измерения (сертификат об утверждении типа средств измерения № 16621-97).

62

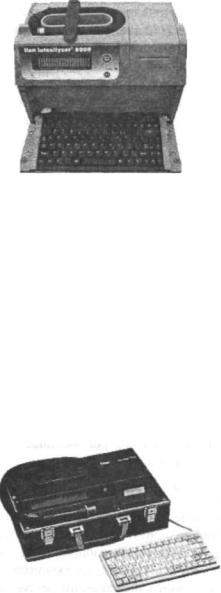

Lion lntoxylizer-8000

(Производитель — Lion Laboratories Ltd, Великобритания)

Lion Intoxylizer 8000 оборудован электрохимическим и инфра­ красным сенсорами, что намного повышает надежность и достовер­ ность анализов, проводимых с использованием этого прибора.

Для обнаружения и количественного определения этилового спирта используется инфракрасная спектроскопия при 3,4 мкм (ха­ рактеристическая полоса поглощения для связи С—Н) и 9,36 мкм (характеристическая полоса поглощения связи — С—ОН).

Диапазон измеряемых концентраций: 0,03—6,9%о. Погрешность I 3%. Диапазон рабочих температур: от 0 до + 45 "С.

Прибор сертифицирован, разрешен к применению в медицинской практике (регистрационное удостоверение № 954 от 22.06.2006 г.).

Alcotest 7110 Standart IR + ЕС

(Производитель — Фирма «Drager Safety AC&Co.KGaA», Германия)

63

Alcotest 7110 Standart — высокотехнологический измерительный прибор, защищенный от неумелого обращения. Применяется для прецизионного определения концентрации алкоголя в выдыхае­ мом воздухе. Во многих странах результаты измерения, полученные

сприменением Alcotest 7110 доказательны в суде. Использование

вприборе комбинации инфракрасного оптического (длина вол­ ны 9,5 мкм) и специализированного электрохимического сенсо­ ра обеспечивает высокоселективное измерение этилового спирта. Встроенный компьютер позволяет полностью документировать ре­ зультаты измерения.

Алкотестеры

сэлектрохимическим сенсором

Всовременных алкотестерах для определения содержания этанола

ввыдыхаемом воздухе широко применяются электрохимические сен­ соры, представляющие собой гальваническую камеру, в которой име­ ются платиновые электроды, импрегнированные кислотным электро­ литом.

Количественное определение этилового спирта осуществляется электрохимически, вследствие образования ионов в процессе проте­ кания окислительно-восстановительных реакций, представленных ниже.

Алкоголь окисляется на поверхности одного из платиновых элек­ тродов (анода).

С2Н5ОН + ЗН20 - 12е- -> 2С02 + 12Н+

Одновременно кислород воздуха восстанавливается на втором платиновом электроде (катоде).

302 + 12Н++ 12е->6Н20

Электрохимические сенсоры не реагируют на ацетон, присутс­ твующий в выдыхаемом воздухе. Однако этого типа сенсоры мо­ гут отреагировать на метиловый, изопропиловый и другие спирты. Вероятность того, что эти спирты, являющиеся более ядовитыми, чем этанол, присутствуют в выдыхаемом воздухе в концентрациях,

64

фиксируемых алкотестером, исключительно мала. Более того, если даже допустить, что в выдыхаемом воздухе присутствовали бы ука­ занные выше спирты, то их присутствие оказало бы на организм че­ ловека более существенное действие, чем этанол.

Таким образом, соединения, присутствующие в выдыхаемом воз­ духе, помимо этанола, не могут в процессе окисления в гальваничес­ кой ячейке генерировать постоянный ток.

Электрохимические сенсоры избирательны к этиловому спирту, их показания не зависят от температурного фактора. Они приме­ няются для проведения измерений, где необходимо точное коли­ чественное определение содержания алкоголя в выдыхаемом воз­ духе.

Периодичность проверки чувствительности и калибровки при­ боров — 1 раз в 6 месяцев.

К приборам этой группы относятся: анализаторы паров этано­ ла Lion Alcometer (SD-400, SD-400P, S-D2), Лайен Алкоблоу (Lion

Alkoblow), Alcotest 7410, Alert J4Xec, Alcotest 6510, Alcotest 7410, Alcotest 7410 Plus, Alcotest 7410 Plus com.

Алкометры Alcotest

(Производитель — Фирма «Drager Safety AC&Co.KGaA», Германия)

Общим для всех приборов серии Alcotest немецкой фирмы Drager является применение электрохимического сенсора, высокая из­ бирательность к этанолу и максимальная простота использования. Приборы относятся к числу надежных, точных и чувствительных приборов, предназначенных для профессиональной проверки на степень алкогольного опьянения.

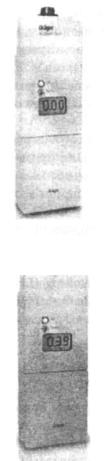

Alcotest 7410. Тип датчика электрохимический. Пределы измере­ ний 0—3,00%с с возможной индикацией до 9,99%о. Точность изме­ рений в диапазоне 0— 1,00%о ± 0,05%с, а в диапазоне свыше 1,0%о ± 5% от измеряемого значения. Отбор пробы в режиме прямого тести­ рования.

Рабочая температура от —5 до +40 °С. Время подготовки к повторному тесту:

20 с в пределах 0—0,40%о;

45 с в пределах 0,41— 0,60%о;

90 с в пределах 0,61—1,10%о;

120 с в пределах 1,11—2,00%о;

180 с в пределах свыше 2,00%о.

Прибор сертифицирован, разрешен к приме­ нению в медицинской практике (регистраци­ онное удостоверение № 1487 от 18.11.2003 г.). Аттестован в России как средство измерения (сертификат об утверждении типа средств из­ мерения № 14970-01).

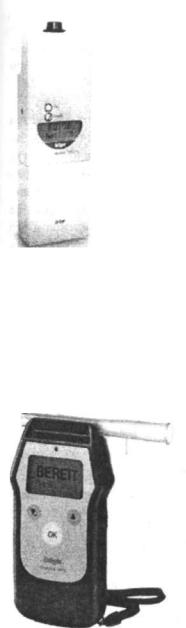

Alcotest 7410 Plus. Тип датчика электрохимичес­

mm

кий. Имеет более расширенный набор опций по сравнению с Alcotest 7410. Прибор снабжен особо быстрым и долговременно стабильным сенсором. Анализ на наличие и определение этанола может быть произведен без сотрудничества с освидетельствуемым, используя пассивный режим отбора пробы.

Пределы измерений 0—3,00%о с возможной инди­ кацией до 9,99%о. Точность измерений в диапазо­ не 0—1,00%о ± 0,05%о, а в диапазоне свыше 1,0%о

± 5% от измеряемого значения. Рабочая температура от —5 до +45 °С. Время подготовки к повторному тесту:

10 с в пределах 0—0,40%о;

25 с в пределах 0,41— 0,60%о;

35 с в пределах 0,61 — 1,10%о;

60 с в пределах 1,11—2,00%о;

90 с в пределах свыше 2,00%о.

Прибор сертифицирован, разрешен к применению в медицинской практике (регистрационное удостоверение № 1487 от 18.11.2003 г.). Аттестован в России как средство измерения (сертификат об утвержде­ нии типа средств измерения № 14970-01).

66

Alcotest 7410 Plus com. Тип датчика электрохими­ ческий. По сравнению с Alcotest 7410 Plus прибор может быть подключен к компьютеру, память ре­ зультатов на 9700 тестов, полнотекстовый дисплей, предупреждает об остаточной емкости батареи, до­ статочной для проведения 50 измерений. Пределы измерений 0—3,00%о с возможной индикацией до 9,99%о. Точность измерений в диапазоне 0—1,00%о

± 0,05%о, а в диапазоне свыше 1,0%о ± 5% от изме­ ряемого значения.

Рабочая температура от —5 до +40 "С. Время подготовки к повторному тесту: 10 с в пределах 0—0,40%о; 25 с в пределах 0,41—0,60%о; 35 с в пределах 0,61 —1,10%о; 60 с в пределах 1,11—2,00%о;

90 с в пределах свыше 2,00%о.

Прибор сертифицирован, разрешен к применению в медицинской практике (регистрационное удостоверение № 1487 от 18.11.2003 г.). Аттестован в России как средство измерения (сертификат об утвержде­ нии типа средств измерения № 14970-01).

Alcotest 6510. Прибор имеет электрохи­ мический датчик.

Отбор пробы в режиме прямого тес­ тирования.

Предназначен для определения эта­ нола вдиапазоне 0—5,00%о. Точность измерений: вдиапазоне 0—1,0%о ±

±0,017%о, а в диапазоне более 1,0%о ±

±1,7% от измеряемого значения. Рабочая температура от — 5 до +50 °С. Время подготовки к повторному тес­ ту:

20 с в пределах 0—0,49%о;

40 с в пределах 0,50-0,99%о;

67

^

80 с в пределах 1,00—2,00%*;

120 с в пределах > 3,00%о.

Прибор сертифицирован, разрешен к применению в медицинс­ кой практике (регистрационное удостоверение № 1646 от 22 декабря 2004 г.).

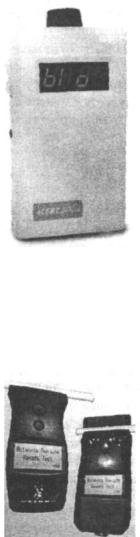

Алкометр Alert J4Xec в отличие от Алкометра Alert J4X снабжен электрохимическим сен­ сором, что значительно увеличило точность и диапазон измерений. Кроме того, у при­ бора появилась память и функция принуди­ тельного забора воздуха. Выпускаются две модификации: с портом интерфейса и без такового. Первая модификация может быть соединена с портативным принтером или персональным компьютером.

Пределы измерений 0—4,00%о с возмож­ ностью индикации до 9,99%о. Погрешность измерений не более ± 10%. Длительность очистки сенсора 30—60 секунд.

Прибор сертифицирован и разрешен к применению в медицин­ ской практике (регистрационной удостоверение МЗ РФ № 1247 от 13 октября 2004 г.). •

Lion Alcometer 500

(Производитель — Lion Laboratories Ltd,

Великобритания)

Алкометр имеет высокоизбирательный элек­ трохимический датчик. Диапазон измере­ ний: 0,05-4,00%о.

Прибор имеет специальное программное обеспечение для подключения к компью­ теру, память на последний тест, возмож­ ность пассивного забора пробы.

Прибор сертифицирован и разрешен к при­ менению в медицинской практике (регист-

68

рационное удостоверение МЗ РФ № 41 от 21.01.2003 г.). Включен в Государственный реестр средств измерения (сертификат об утвержде­ нии типа средств измерения № 24771-03).

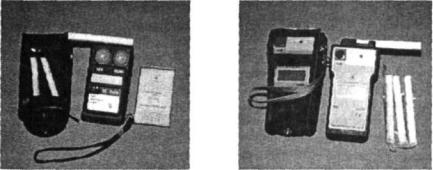

Анализаторы паров этанола Lion Alcometer (SD-400, SD-400P, S-D2)

(Производитель — Lion Laboratories Ltd, Великобритания)

Анализаторы паров этанола компании Lion Laboratories Ltd пред­ ставляют собой портативные автоматические приборы. Анализаторы выпускаются в различных модификациях, в том числе: SD-400, SD-400P, S-D2.

Принцип действия анализаторов основан на применении элек­ трохимического датчика, обладающего исключительно высокой из­ бирательностью по отношению к алкоголю. Микропроцессор анали­ заторов управляет всеми режимами работы и преобразует выходные сигналы измерительного датчика в показаниях в единицах измерения. Результаты измерений и сообщения о режимах работы анализаторов отображаются на жидкокристаллическом дисплее. Электропитание приборов осуществляется от щелочных батарей питания или Ni-Cd аккумуляторов. Управление анализаторами осуществляется с помо­ щью кнопок, расположенных на лицевой панели.

Диапазоны измерений и пределы допускаемой основной пог­ решности анализаторов приведены в табл. 7.
