2.7 Розрахунок діаметра ротора, довжини активної сталі, шахти
За умовою визначаємо тип опори ротора гідротурбіни
Так як
Генератор зонтичного типу
Діаметр корпуса статора
Діаметр шахти
За розрахунками формулюємо марку гідрогенератора:
СВ-607/75,8 – 47
де : СВ – синхронна вертикальна електрична машина;
607- діаметр ротора;
75,8 довжина активної сталі;
47 кількість полюсів.
Висновки
В
даному курсовому проекті було розраховано
основні вузли гідравлічного та механічного
обладнання . За гідрографом було визначено
потужності ГЕС:.
Також було розраховано кількість та
потужність гідротурбін:
,z=22шт.
Виявлено тип робочого колеса ПЛ
(поворотно-лопастний). Розрахована
відсмоктувальна труба яка дозволяє
безперешкодно відводити вироблену воду
у нижній б’єф без втрати напору. За
діаметром робочого колеса, довжиною
активної сталі та кількості пар полюсів
сформульовано марку гідротурбіни:
СВ-607/75,8 – 47.
За наявними даними по типу, розміру та кількості гідроагрегатів побудований план машинної зали та її переріз. Машиний зал в розрахунок своїх розмірів враховує такі величини як: діаметр шахти, кількості гідротурбін, довжини робочої площадки, висоти статора відносно підлоги машинної зали та габаритів робочого колеса (діаметру, висоти). Машинна зала має 2 мостових крани які виконують функцію модернізації, ремонту, та обслуговування обладнання ГЕС. В машинному залі присутній монтажний майданчик на якому виконують ремонт і наладку обладнання.
Кількості та потужності гідротурбін буде досить щоб виробити все можливі витрати річки, що призводить до менших зайвих витрат води майже до нуля. Для паводкового режиму річки призначені інші водопропускні споруди.
Додаток а
Рис. А Зведений графік номенклатури і зон застосування крупних реактивних гідротурбін
Додаток б

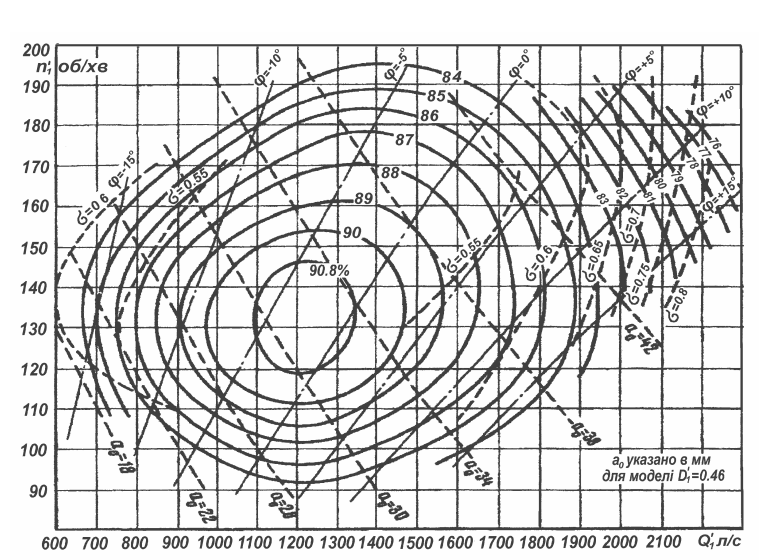

Рис. Б Універсальна характеристика турбіни ПЛ-25
Список використаної літератури
Васильев Ю.С. Влияние плотин и водохранилищ на окружающую среду.
М.: Энергия, 1982.
Гидроаккумулирующие электростанции / Под ред. Шейнмана Л.Б. - М.: Энергия, 1978.
Гидрология и гидротехнические сооружения / Под ред. Смирнова Г.Н. - М.: Энергоатомиздат, 1988.
Гидрологические основы гидроэнергетики / Под ред. Резниковского А.Ш. - М.: Энергоатомиздат, 1989.
Гидротехнические сооружения. Часть 1 и 2 / Под ред. Гришина М.М. - М.: Высшая школа, 1979.
Гідротехнічні споруди / Під ред. Дмітрієва А.Ф. – Рівне: НУВГП, 1999.
Гидротехнические сооружения. Часть1 и 2 / Под ред. Рассказова Л.Н. - М., Стройиздат, 1996.
Гидроэлектрические станции / Под ред. Губина Ф.Ф. и Кривченко Г.И. - М.: Энергия, 1980.
Гидроэнергетика / Под ред. Обрезкова В.И. - М.: Энергоатомиздат, 1988.
