Практическая работа № 1

ИЗУЧЕНИЕ ПРАВИЛ ВЫПОЛНЕНИЯ И ОФОРМЛЕНИЯ ГОРНЫХ ЧЕРТЕЖЕЙ

Цель и методика выполнения работы. Целью практической работы является формирование умения и навыков выполнения и оформления горных чертежей.

Изображение горных объектов и их элементов в прямоугольных проекциях (фронтальная плоскость проекций, план, разрез, сечение, профиль) изучается по рисункам, приведенным в данной лабораторной работе, и фактическим чертежам рудников. По индивидуальным заданиям студенты выполняют горные объекты в прямоугольных проекциях и защищают свои работы преподавателю.

Основные элементы оформления чертежа (форматы, масштабы, линии, шрифты, основные надписи, нанесение размеров) изучаются на основе приведенных в данной лабораторной работе требований согласно Единой Системы Конструкторской Документации (ЕСКД 2301-68) и ГОСТам Горной графической документации.

Общие теоретические положения. Горные чертежи содержат сведения, необходимые для проектирования, строительства и эксплуатации месторождений полезных ископаемых, а также для контроля ведения горных работ.

Горные чертежи имеют существенные отличия от других видов технических чертежей:

1.В горном деле объекты изображения (залежи полезного ископаемого, горные выработки и т.д.) имеют, как правило, сложные очертания. На горных чертежах часто упрощают изображения, заменяя сложные криволинейные контуры более простыми, сохраняя при этом общее начертание объекта и основные размеры (рисунок

1).

2.Горные выработки представляют собой не физические тела,

апустоты в массиве горных пород. Поэтому чертежи горных выработок выполняются с соблюдением условностей (рисунок 2).

3

а

2

б

1

1 - полное изображение; 2 - упрощенное Рисунок 1 - Выполнение контуров горных выработок на чертежах: а - подземных работ; б – открытых работ

Рисунок 2 - Горные выработки и вмещающие породы (условности горных чертежей)

4

3.Горные работы непрерывно развиваются во времени и пространстве. Поэтому горные чертежи являются динамичными и должны обеспечивать возможность внесения изменений и дополнений

4.Для многих горных чертежей план является главным видом (проекцией) изображения.

5.Для лучшего восприятия формы и пространственного положения объектов необходимо применение наглядных изображений.

Различают следующие виды горных чертежей:

- проектные (горно-строительные и проектно-технологичес- кие). Отображаются проектные решения на строительство (реконструкцию), проводится технологическая схема горного предприятия. С помощью этих чертежей можно устанавливать объемы различных видов работ и определять сметную стоимость этих работ (рисунок 3);

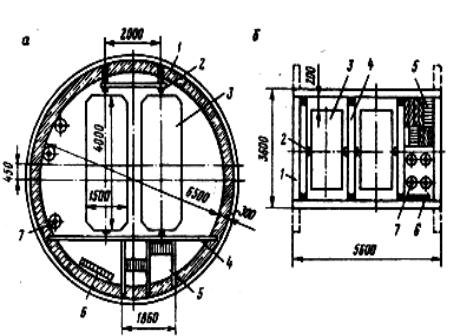

1 - крепь; 2 - проводник; 3 - подъемный сосуд; 4 - расстрел; 5 – лестничное отделение; 6 - кабель; 7 -трубопровод

Рисунок 3 - Поперечное сечение ствола круглой (а)

ипрямоугольной формы (б) (проектный чертеж)

-маркшейдерско-геологические чертежи (рельеф и ситуация земной поверхности горного отвода, геологические условия залегания месторождения (рисунок 4), качественно-количественная ха-

5

рактеристика полезного ископаемого, пространственное положение горных выработок, оборудования и др.)

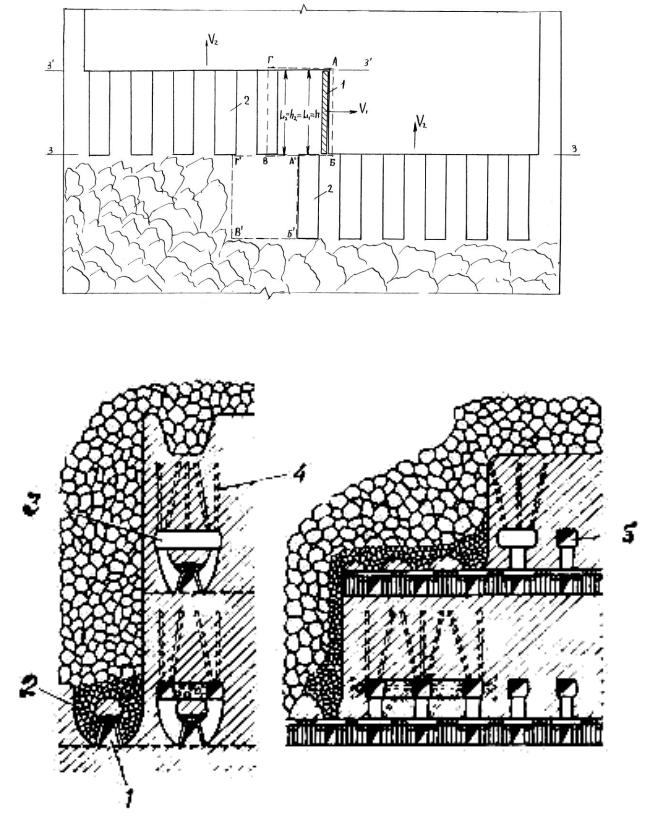

-производственно-технологические чертежи (уточненные чертежи вскрытия и подготовки новых горизонтов, разработка блоков (рисунок 5), паспорта буровзрывных работ, схемы вентиляции, календарные планы развития горных работ, планы ликвидации аварий и др.)

-иллюстрационные чертежи (отображаются технические, технологические и организационные решения при добыче полезного ископаемого. Могут быть в виде демонстрационных листов, учебных наглядных пособий и печатных изданий) (рисунок 6).

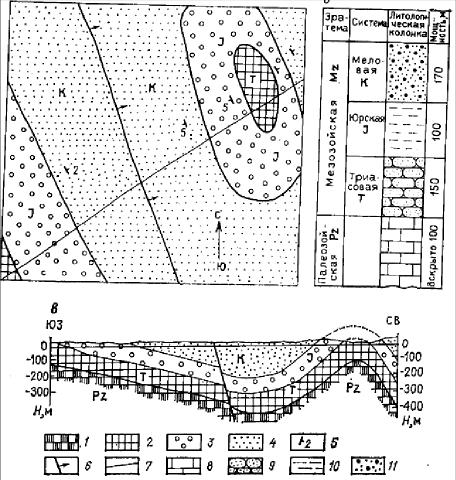

Рисунок 4 - Геологические план (а) и разрез (б) месторождения

6

Изображение горных объектов и их элементов в прямоугольных проекциях. Фронтальная плоскость проекций - главное изоб-

ражение горно-строительных конструкций, поверхностных сооружений, горных машин и механизмов.

План - главное изображение рудничных (шахтных) полей, залежей полезных ископаемых, совокупности горных выработок. На них обычно указывают высотные отметки точек и горизонтов (рисунки 7).

Разрез - это изображение, получаемое в результате рассечения объекта вертикальной, горизонтальной или наклонными плоскостями (сложный разрез). На разрезе изображаются части, находящиеся в секущей плоскости и за ней.

Сечение - отличается от разреза тем, что на нем изображается лишь то, что лежит в секущей плоскости (рисунок 8).

Разрезы и сечения располагаются на чертеже обычно ниже плана или справа от него, либо вычерчиваются на отдельных форматах.

Профиль - изображение лишь контура вертикального сечения объекта или его элементы (рельеф местности, почвы или кровли залежи и т. д.) (рисунок 9). При построении профилей используются разные вертикальные и горизонтальные масштабы.

Рисунок 7 - План откаточного горизонта

8

Рисунок 8 - Схема к пояснению понятия «сечение»

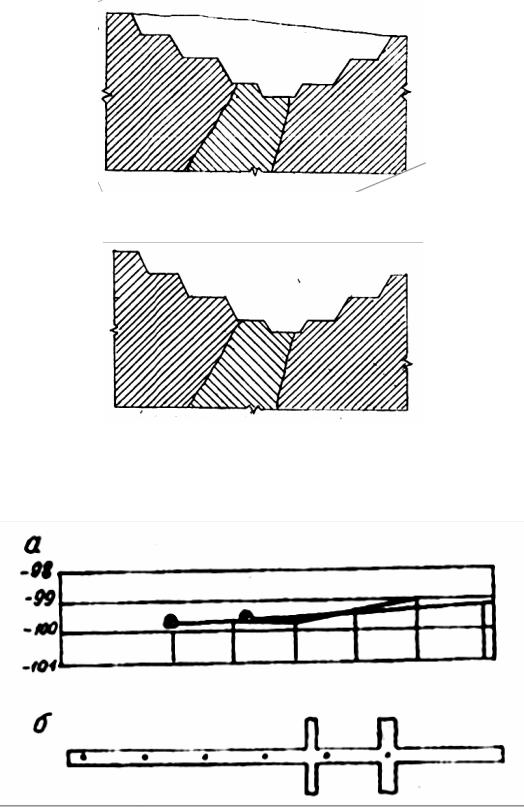

Рисунок 9 - Изображение профиля горной выработки: а - профиль; б - план

9

Оформление горных чертежей. Форматы. Государствен-

ным стандартом ЕСКД [1-3] установлены форматы листов чертежей для всех отраслей промышленности и строительства, кроме маркшейдерских планшетов (таблица 1)

Масштабы. На горных чертежах масштаб изображений зависит от назначения и выбирается из ряда (таблица 2).

Топографические планы шахтного поля составляются в масштабе 1: 1000, 1:2000, 1:5000; планы горных работ - в масштабе 1:500, 1:1000, 1: 2000; проектные технологические схемы - в масштабе 1:50, 1:100, 1:200, 1:500; паспорта крепи выработок и их узлы (детали) - в масштабе 1:5, 1:10, 1:20.

Линии чертежа. В горных чертежах применяются линии, показанные в таблице 3.

Таблица 1 - Размеры и обоснования основных форматов

1:2, 1:2,5, 1:4, 1:5, 1:10, 1:15, 1:20, 1:25, 1:40, Масштабы умень- 1:50, 1:75, 1:100, 1:200, 1:400, 1:500, 1:800,

шения 1:1000, 1:2000, 1:5000, 1:10000,1:20000,1:25000,1:50000
