Редактирование символа разъема

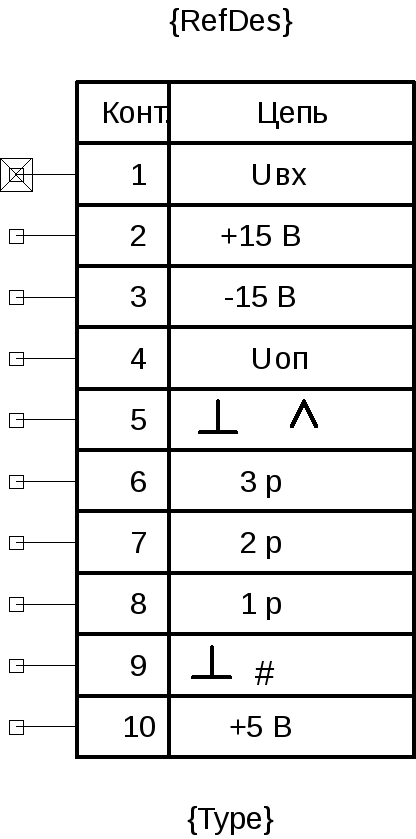

Символ разъема имеет 10 выводов. При использовании в конструкции операционного усилителя КР140УД14 к нему должно быть подведено питание +15В и –15В. Поэтому выберем сначала из библиотеки BIBL2 символ разъема ХХ1 (рис. 11) и отредактируем его. При редактировании необходимо сделать атрибутType невидимым и проставить номера выводов разъема. Отредактированный символ представлен на рис. 12.

Рис. 11. Библиотечный символ разъема при использовании в схеме операционного усилителя КР140УД14

Рис. 12. Отредактированный символ разъема для схемы электрической принципиальной при использовании в схеме операционного усилителя КР140УД14

При использовании в схеме операционных усилителей с планарными выводами марки КФ1446УД5, имеющих питание 6,3В, символ разъема X1 выберем из библиотекиBIBL1. Символ будет иметь вид :

Рис. 13. Библиотечный символ разъема при использовании в схеме операционного усилителя КФ1446УД5

Рис. 14 . Отредактированный символ разъема для схемы электрической принципиальной при использовании в схеме операционного усилителя КФ1446УД5

Редактирование символов «Земля цифровая», «Земля аналоговая»

Если схема содержит аналоговую и цифровую части, то в схеме для обеспечения ее стабильной работы желательно отдельно иметь аналоговую и цифровую земли.

Редактирование символа «Земля цифровая»

Символ земли цифровой выберем из одной из библиотек: CONN.LIB,BIBL1 (см. рис.14).

Рис. 14. Библиотечный символ «Земля цифровая»

При редактировании символа либо делают атрибут Type невидимым, либо присваивают ему имяGND_D. Отредактируем выбранный символ, присвоив атрибуту Type имяGND_D (см. рис. 15).

Рис.15. Символ «Земля цифровая» для схемы электрической принципиальной

Редактирование символа «Земля аналоговая»

Символ земли аналоговой выберем из одной из библиотек: CONN.LIB,BIBL1 (см. рис.16).

Рис. 16. Библиотечный символ «Земля аналоговая»

При редактировании символа либо делают атрибут Type невидимым, либо присваивают ему имяGND_A. Отредактируем выбранный символ, присвоив атрибуту Type имяGND_A (см. рис. 17).

Рис.17. Символ «Земля аналоговая» для схемы электрической принципиальной

5. Редактирование библиотеки

5.1. Удаление из библиотеки лишних символов

осуществляется командой Library/Delete.

5.2. Копирование библиотек

осуществляется командой Library/Copy.

5.3. Переименование символов

Осуществляется командой Library/Rename.
