Размеры глухих отверстий под шпильки
|
P |
l 3 |
c |
|
P |
l 3 |
c |
|
0,5 0,7 0,75 0,8 1 1,15 1,5 1,75 2 |
3 3,5 4 4 6 8 9 11 11 |
0,5 0,5 1 1 1 1,6 1,6 1,6 2 |
|
2,5 3 3,5 4 4,5 5 5,5 6 |
12 15 17 19 23 26 28 28 |
2,5 2,5 2,5 3 3 4 4 4 |
Пример определения размеров глухого резьбового отверстия в изделии из чугуна под шпильку М 14 с крупным шагом Р — 2 мм. Для этого шага резьбы l 2 = 4 мм.
По табл. 1.2 в строке Р = 2 мм находим l 3= 11 мм; с = 2 мм; d0 = d — 2 = 12 мм.
Для чугуна Н = 1,25d = 1,25 х 14 = 17,5 мм;
H1= H + l 2 = 1,25d + l 2 = 17,5 мм + 4 мм = 21,5 мм;
Н2 = Н + l 3 = l,25d + l 3 = 17,5 мм + 11 мм = 28,5 мм.

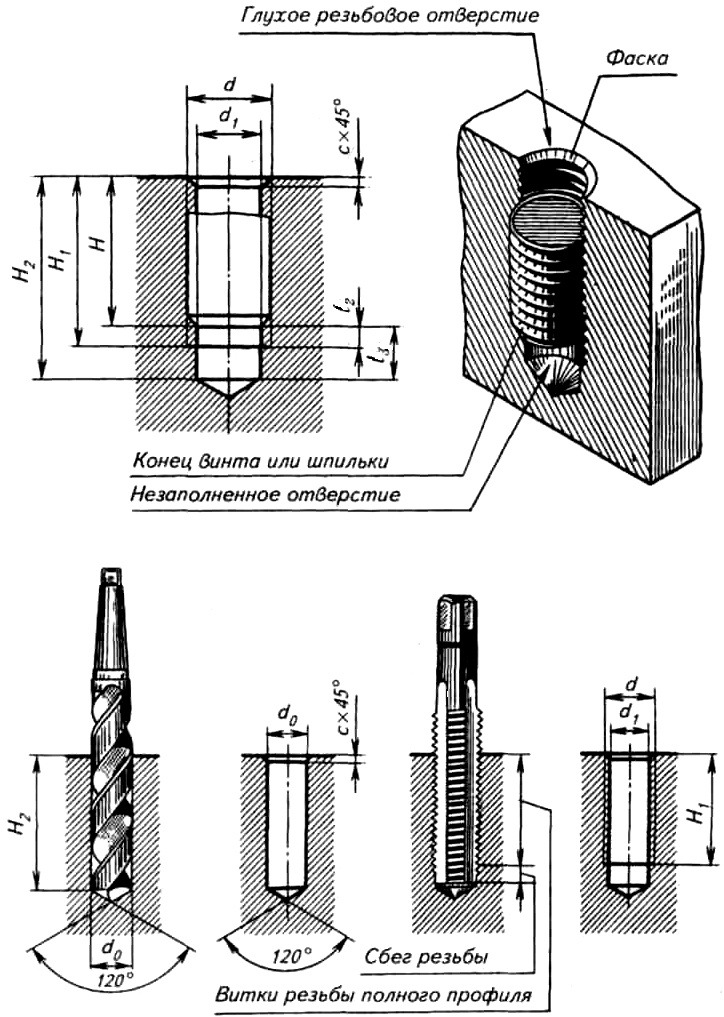

Рис. 1.24. Схема создания отверстия с резьбой под шпильку
