2.2.4. Массивы отверстий

Вы можете использовать несколько профилей отверстия в одной операции построения отверстия. Отверстие с несколькими профилями воспринимается системой как массив, подобно массиву конструктивных элементов. Например, вы можете использовать массив отверстий в детали, размещенной в сборке, для размещения массива болтов (рис. 2.13).

Рис. 2.13. Массив отверстий

2.2.5.Глубина отверстий

Глубину создаваемых отверстий в Solid Edge можно задавать следующими методами: насквозь ,до границы ,от/до ,ограниченная глубина .

Доступные методы задания глубины зависят от выбранного типа отверстия. Простые отверстия, отверстия с зенковкой и резьбой допускают использование всех четырех методов. Глубину конических отверстий можно задать только методом «Ограниченная глубина», но при этом есть вероятность определить ограниченную глубину, которая будет превышать толщину детали.

При использовании метода «Ограниченная глубина» для отверстий с цилиндрической зенковкой вы задаете только глубину отверстия. Глубина зенковки определяется значением соответствующего параметра в диалоговом окне параметров отверстия. При методе «От/До» зенковка продолжается от плоскости профиля до плоскости «От». Отверстие при этом продолжается до плоскости «До».

2.2.6. Коническое дно

При создании отверстий ограниченной глубины доступен режим построения отверстия с коническим V-образным дном (2.14).

Рис. 2.14. Отверстие с коническим дном

При выборе данного режима построения отверстия, можно задать угол в вершине конуса. При этом задается значение угла раствора конуса. При этом можно также указать как будет измеряться ограниченная глубина отверстия в этом случае.

При этом можно указать, должна ли глубина отверстия измеряться до основания (А) или вершины конуса (B) (рис. 2.15).

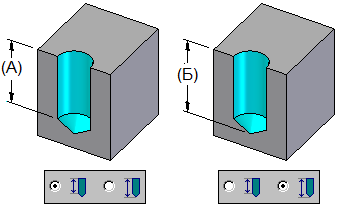

Рис. 2.15. Задание глубины отверстия до основания (А) и вершины конуса (Б)

2.2.7. Порядок создания отверстия с резьбой на цилиндрической поверхности

1. В панели инструментов "Операции" нажмите кнопку "Отверстие" .

2. Выберите плоскость профиля. Для этого:

Выберите плоскость или плоскую грань. При выборе базовой плоскости создается новая плоскость, совпадающая с выбранной. Если вы выбрали грань, перейдите к шагу 2.
Задайте ориентацию базовой плоскости, выбрав грань, ребро или другую базовую плоскость.
Укажите начало координат плоскости, щелкнув мышью у одного из концов базовой оси.

Любая базовая плоскость, созданная при построении конструктивного элемента, является локальной. Это означает, что она доступна только при создании и редактировании этого элемента.

Для выбора невидимых граней детали используйте инструмент быстрого выбора

Плоскость профиля можно построить параллельно, перпендикулярно или под углом к другой базовой плоскости. Для этого используйте следующие кнопки ленточного меню: параллельная плоскость ,плоскость под углом , перпендикулярная плоскость ,нормальная плоскость .
