4.2.2. Технология создания трехмерной геометрической модели гнезда под шпильку
Для построения шпильки воспользуемся расчетами, произведенными в начале главы (раздел 4.1)
Построение
трехмерной модели тела базовой детали.
В качестве такой детали используем
призму с размерами 50Х50Х35
мм. Построение осуществим с помощью
команды «Выступ»
из инструментальной линейки «Операции».
Шаги построения подробно изложены при
построении пластин в болтовом соединении
(рис. 4.15).

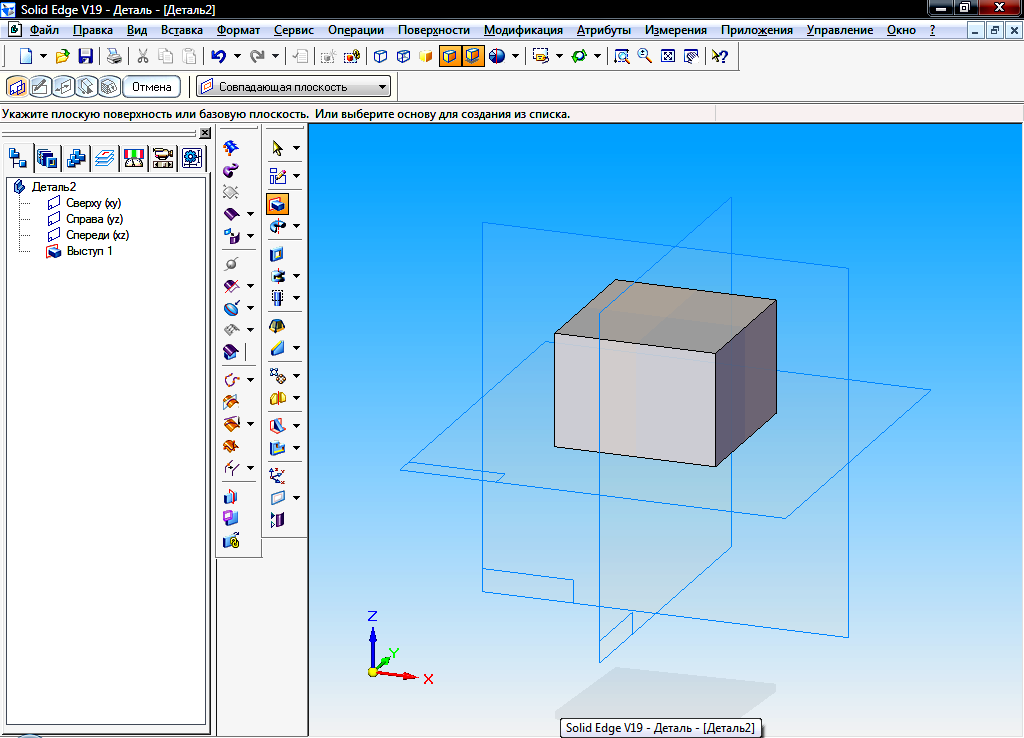

Рис. 4.15. Результат построения тела базовой детали
Построение резьбового отверстия.
Выбираем из инструментальной линейки «Операции» команду «Отверстие»
.В качестве базовой плоскости построения выбираем верхнюю грань призмы (рис. 4.16).
Рис. 4.16. Выбор базовой плоскости построения
В ленточном меню выбираем кнопку «Параметры отверстия». В результате на экране появляется окно «Параметры отверстия». Введем параметры отверстия, как показано на рисунке 4.17 и нажмем кнопку «ОК».
Рис. 4.17. Задание параметров отверстия
Поместим профиль отверстия по центру базовой детали (рис. 4.18) и нажмем кнопку «Возврат».
Рис. 4.18. Размещение профиля отверстия по центру верхней грани базовой детали
Задаем направление создания отверстия с помощью мыши – вниз (рис. 4.19.).
Рис. 4.19. Задание направления создания отверстия
Завершаем построение нажатием кнопки «Готово» (рис. 4.20).
Рис. 4.20. Результат построения отверстия
Построение
фаски отверстия.
Размер фаски, рассчитанный выше, равен
с = 2
мм. Построение осуществим командой
«Фаска»
аналогично созданию фасок шпильки (рис.
4.21).
Рис. 4.21. Результат построения фаски
Сохраним созданную модель гнездо под шпильку в папке «Соединение шпилькой» с именем «Гнездо».
Технология построения гайки и шайбы подробно освещена в примере построения соединения болтом. Предлагаем построить их самостоятельно по размерам, которые были определены в разделе 4.1.
Технология построения трехмерной геометрической модели соединения шпилькой
Загрузим среду «Сборка». А в качестве базовой детали выберем гнездо под шпильку. В навигаторе найдем папку «Соединение шпилькой» и раскроем ее.
Поместим в рабочее пространство модель гнезда, либо щелкнув на значке файла мышью два раза, либо просто переметив файл гнезда мышью из навигатора (рис. 4.22).

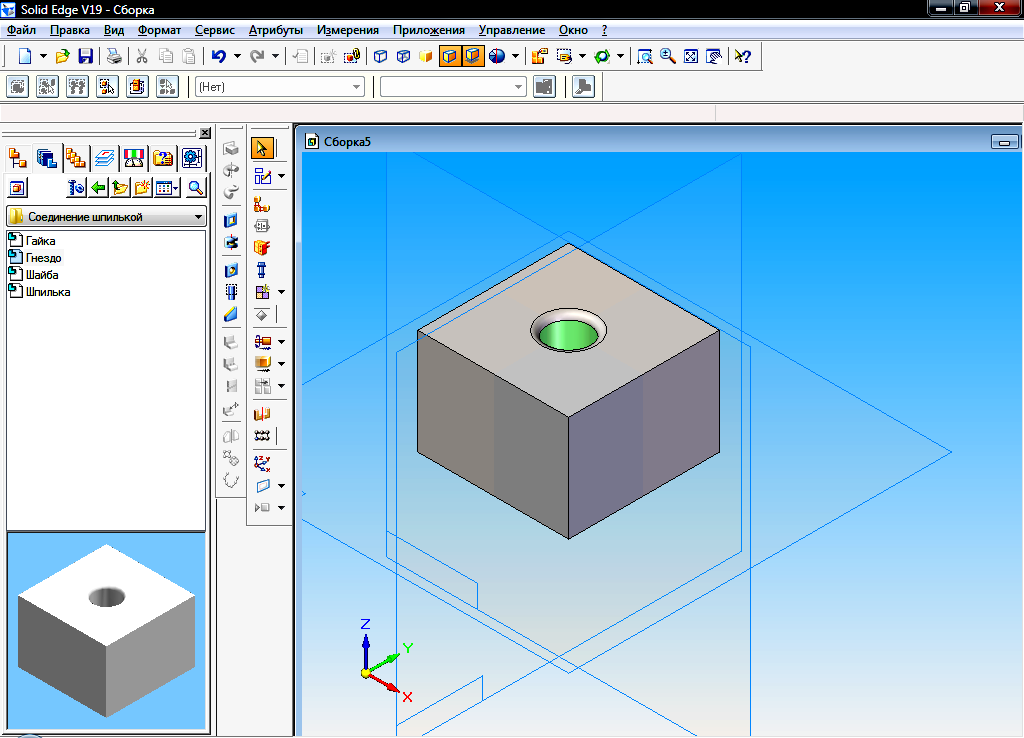

Рис. 4.22. Помещение модели гнезда в рабочее пространство среды.
Переместим в рабочее пространство модель шпильки аналогично гнезду и позиционируем ее, используя связи «Совместить»
и «Выровнять
оси»

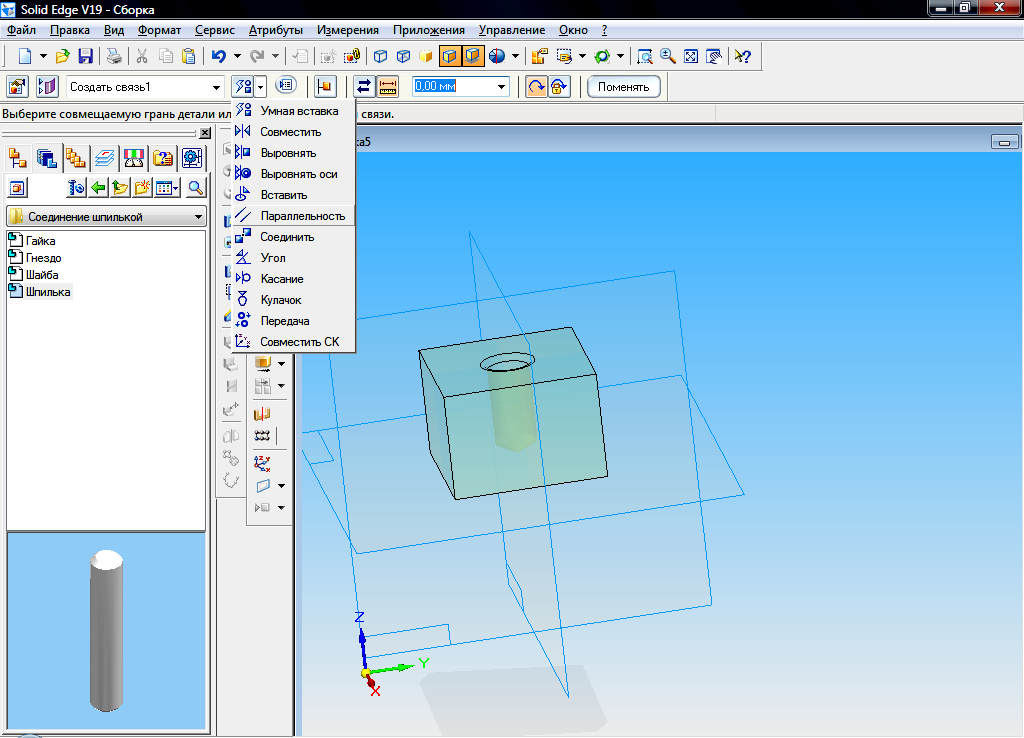

.Вначале щелкнем мышью на кнопке «Совместить»
.
Установим режим «Фиксированное
смещение».
Для этого щёлкнем
на кнопке «Фиксированное
смещение»
и установим величину
смещения равную
длине резьбы посадочного конца (l1
= 16 мм) со знаком минус, т.е. -16. Выберем
для совмещения нижнюю грань шпильки,
в затем верхнюю грань гнезда (рис. 4.23).
Как только фиксируется вторая грань,
происходит совмещение (рис. 4.24).
Рис. 4.23. Выбор граней для совмещения
Рис. 4.24. Совмещение шпильки с гнездом по высоте
Для совмещения осей отверстия и шпильки активизируем связь «Выровнять оси»
.
Укажем в начале укажем цилиндрическую
поверхность шпильки, а затем отверстия
(рис. 4.25). После чего произойдет
выравнивание осей (4.26).
Рис. 4.25. Выбор поверхностей для совмещения
Рис. 4.26. Совмещение осей отверстия и шпильки.
Введем в сборку присоединяемую пластину и, используя связь «Вставка»
,
позиционируем ее относительно ранее
установленных элементов сборки (рис.
4.27).
Рис. 4.27. Помещение в сборку прикрепляемой пластины
Введем в сборку модель шайбы и позиционируем ее относительно других деталей аналогично пластине (рис. 4.28).
Рис. 4.28. Помещение в сборку шайбы
Введем в сборку модель гайки и позиционируем ее относительно других деталей аналогично пластине (рис. 4.29, 4.30).
Рис. 4.29. Помещение в сборку гайки
Рис. 4.30. Модель сборки в прозрачном режиме отображения
