ТЕХНИЧЕСКОЕ ЗАДАНИЕ НА КУРСОВУЮ РАБОТУ
по дисциплине «Основы технологии машиностроения»
Студент |
Группа |
Специальность |
_____________________ |
______ |
___________ |
Инженерные расчеты при выборе технологических решений
ТЕМА:
при технологической подготовке производства изделия
«Редуктор зубчатый цилиндрический одноступенчатый вертикальный ЦОВ-38,4»
Пояснительная записка (30-35 листов ф. А4)
Рубрикация разделов ПЗ
Реферат самостоятельной работы
Ведомость самостоятельной работы
Введение
1 Исходные данные по самостоятельной работе
1.1Данные по изделию – редуктор (лист альбома № ___)
1.2Сборочный чертеж, детали типа вал и зубчатое колесо
1.3Технические требования.
1.4Программа выпуска N = 180 шт. Тип производства
1.5Обзор и анализ научно-технической и Интернет-информации по тематике работы
2 Общая часть
2.1Служебное назначение изделия и детали
2.2Техническая характеристика изделия и детали
2.3 Описание изделия и принципа работы
2.4 Расчет коэффициента закрепления операций
2.5 Обоснование типа производства
3 Технологическая часть
3.1 Маршрутное описание типового технологического процесса
3.2 Расчет суммарной погрешности обработки
3.3 Составление технологического маршрута обработки заготовки на проектный технологический процесс. Выбор баз
3.4 Предварительный расчет норм времени
3.5 Определение вариантов получения заготовки (прокат, поковка, отливка и т.п.)
3.6 Расчет выбранной заготовки
3.7 Назначение припусков и определение межоперационных размеров
3.8 Расчет режимов резания на две операции аналитическим методом
3.9 Определение режимов резания статистическим методом на остальные операции
3.10 Выбор станочного оборудования на операции, приспособлений и режущего инструмента
3.11 Определение способа закрепления заготовки на операциях, выбор схем базирования
3.12 Описание технологического процесса обработки и оформление комплекта технологической документации по ЕСТД на деталь типа «Вал»
КСИН.303116.005 ПЗ
Инженерные расчеты при |
И |
1 |
66 |
|
выборе технологических |
||||
|
|
|
||
решений |
|
ГИЭИ, |
гр.711 |
|
|
|
3.13Описание технологического процесса обработки и оформление комплекта технологической документации по ЕСТД на деталь типа «Зубчатое колесо»
3.14Проектирование наладок на обработку на станках с ЧПУ
3. 15 Проектирование технологической схемы сборки
3.16 Расчет конструкторских размерных цепей
Заключение по курсовой работе
4 Графическая часть работы
Вид документа |
Содержание документа |
Формат (файл) |
4.1 Чертеж |
Детали вал |
А 2 ГОСТ 2.301-68 |
4.2 Чертеж |
Детали зубчатое колесо |
А 2 ГОСТ 2.301-68 |
4.3 |
3D модель детали вал |
|
Компьютерная |
|
|
модель |
|
|
4.4 |
3D модель детали шестерня |
|
Компьютерная |
|
|
модель |
|
|
4.5 Чертеж |
Размерный анализ |
А 1 ГОСТ 3.1105-84 |
4.6 Эскиз |
Заготовка детали вал |
А 2 ГОСТ 3.1105-84 |
4.7 Эскиз |
Заготовка детали шестерня |
А 2 ГОСТ 3.1105-84 |
4.8 Эскиз |
Наладка на технологическую операцию детали |
А 1 ГОСТ 3.1105-84 |
|
вал |
|
4.9 Эскиз |
Наладка на технологическую операцию детали |
А 1 ГОСТ 3.1105-84 |
|
шестерня |
|
4.10 Эскиз |
Карта технологической схемы сборки |
А 1 ГОСТ 3.1105-84 |
Объем графической части 9 листов формата А2, А1 в электронном виде.
Примечание: распечатывать графическую часть на бумаге формата А3.
5 Технологическая часть проекта
№ |
|
Содержание альбома технологических документов |
|
|
Формат |
||||
п/п |
|
|
|
||||||
5.1 |
|
Титульный лист альбома на комплект ТД |
|
|
|
|
|||
5.2 |
|
Маршрутная карта ТП изготовления детали |
|
|
|
А 4 |
|||
5.3 |
|
Маршрутно-операционные карты ТП изготовления детали |
|
|
|||||
|
|
|
|
||||||
5.4 |
|
Карты эскизов на операции |
|
|
|
|
|
|
|
|
|
Календарный график выполнения курсового проекта |
|
|
|
||||
|
Срок готовности к 30.11.2008 |
|
|
Срок готовности к 15.12.2008 |
|||||
Общая часть |
50 % |
|
Общая часть |
|
75 % |
||||
Технологическая часть |
50 % |
|
Технологическая часть |
|
75 % |
||||
Графическая часть |
50 % |
|
Графическая часть |
|
75 % |
||||
Защита курсового работы проводится с использованием программного |
|
100 % |
|||||||
обеспечения Power Point. Срок защиты работы 24.12.2008 г. |
|
|
|
||||||
|
|
Руководитель работы _______________ /А.В. Овсянников / |
_________ |
||||||
|
|
|
|
(подпись) |
(Ф.И.О. преподавателя) |
|
(дата) |
||
|
|
Задание принял |
_______________ /_______________ / |
_________ |
|||||
|
|
|
|
(подпись) |
(Ф.И.О. студента) |
|
(дата) |
||
Примечание: задание действительно в течение одного года с даты выдачи.
КСИН.303116.005 ПЗ
2
Реферат
_____________. Редуктор зубчатый цилиндрический одноступенчатый вертикальный ЦОВ-38,4. Инженерные расчёты при выборе технологических решений: КСИН.303116.005. Курсовая работа / ГИЭИ, каф. СИН; рук. А.В. Овсянников. – Глазов, 2013. Гр. 711. 9 л. ф. А3, 1 л. пользоват.формата (630*297), специф. 2 л.; ПЗ 66 с., 20 рис., 20 табл., 9 источников.
ЗУБЧАТОЕ КОЛЕСО, ВАЛ, ПОКОВКА, ПРИПУСКИ
Цель курсовой работы – проведение инженерных расчетов при выборе технологических решений при технологической подготовке производства изделия «Редуктор зубчатый цилиндрический одноступенчатый вертикальный ЦОВ-38,4»
Впояснительной записке приведено служебное назначение и описание работы детали вал КСИН.715113.005 и детали зубчатое колесо КСИН.721318.005, разработан технологический процесс изготовления деталей, обоснован тип производства с учётом коэффициента закрепления операций, определены варианты получения заготовок и параметры режимов резания.
Вграфической части работы представлены рабочие чертежи деталей, эскизы заготовок и наладок на технологическую операцию деталей вал и зубчатое
колесо.
КСИН.303116.005 ПЗ
3
Содержание
|
|
Наименование |
|
|
|
Страница |
|
Введение |
|
|
|
|
|
5 |
|
1 Исходные данные по самостоятельной работе |
|
|
6 |
||||
1.1 |
Данные по изделию – редуктор (лист альбома № 18) |
|
|
6 |
|||
1.2 |
Сборочный чертеж, детали типа вал и зубчатое колесо |
|
|
6 |
|||
1.3 |
Технические требования. |
|
|
|
|
8 |
|
1.4 |
Программа выпуска N = 180 шт. Тип производства |
|
|
8 |
|||
1.5 Обзор и анализ научно-технической и Интернет-информации по тематике |
8 |
||||||
работы |
|
|
|
|
|
|
|
2 Общая часть |
|
|
|
|
|
11 |
|
2.1 |
Служебное назначение изделия и детали |
|
|
|
11 |
||
2.2 |
Техническая характеристика изделия и детали |
|
|
11 |
|||
2.3 |
Описание изделия и принципа работы |
|
|
|
13 |
||
2.4 |
Расчет коэффициента закрепления операций |
|
|
14 |
|||
2.5 |
Обоснование типа производства |
|
|
|
|
15 |
|
3 Технологическая часть |
|
|
|
|
15 |
||
3.1 |
Маршрутное описание типового технологического процесса |
|
15 |
||||
3.2 |
Расчет суммарной погрешности обработки |
|
|
|
19 |
||
3.3 |
Составление технологического маршрута обработки заготовки на |
22 |
|||||
проектный технологический процесс. Выбор баз |
|
|
|
||||
3.4 |
Предварительный расчет норм времени |
|
|
|
25 |
||
3.5 |
Определение вариантов получения заготовки (прокат, поковка, отливка и |
26 |
|||||
т.п.) |
|
|
|
|
|
|
|
3.6 |
Расчет выбранной заготовки |
|
|
|
|
27 |
|
3.7 |
Назначение припусков и определение межоперационных размеров |
29 |
|||||
3.8 |
Расчет режимов резания на две операции аналитическим методом |
31 |
|||||
3.9 |
Определение режимов резания статистическим методом на остальные |
40 |
|||||
операции |
|
|
|
|
|
|
|
3.10 Выбор станочного оборудования на операции, приспособлений и |
42 |
||||||
режущего инструмента |
|
|
|
|
|
||
3.11 Определение способа закрепления заготовки на операциях, выбор схем |
54 |
||||||
базирования |
|
|
|
|
|
|
|
3.12 Описание |
технологического |
процесса |
обработки |
и |
оформление |
60 |
|
комплекта технологической документации по ЕСТД на деталь типа «Вал» |
|
||||||
3.13 Описание |
технологического |
процесса |
обработки |
и |
оформление |
60 |
|
комплекта технологической документации |
по ЕСТД |
на |
деталь типа |
|
|||
«Зубчатое колесо» |
|
|
|
|
|
||
3.14 Проектирование наладок на обработку на станках с ЧПУ |
|
60 |
|||||
3. 15 Проектирование технологической схемы сборки |
|
|
61 |
||||
3.16 Расчет конструкторских размерных цепей |
|
|
|
62 |
|||
Заключение по курсовой работе |
|
|
|
|
65 |
||
Список литературы |
|
|
|
|
66 |
||
КСИН.303116.005 ПЗ
4
Введение
Курсовая работа заключается в проектировании редуктора зубчатого цилиндрического одноступенчатого вертикального ЦОВ-38,4.
Выбранные детали – вал КСИН.715113.005 и зубчатое колесо КСИН.721318.005.
Необходимо представить служебное назначение и описание работы взятых деталей, разработать технологический процесс их изготовления, обосновать тип производства, определить варианты получения заготовок и параметры режимов резания, спроектировать наладки на обработку деталей, провести обзор и анализ научно-технической и интернет-информации по тематике работы.
КСИН.303116.005 ПЗ
5
1 Исходные данные по самостоятельной работе
1.1 Данные по изделию – редуктор зубчатый цилиндрический одноступенчатый вертикальный ЦОВ-38,4; представлены в табл.1.
Табл. 1. Основные технические данные и характеристики редуктора
|
|
|
Электродвигатель |
|
|
i |
|
|
|||||
|
|
N(в кВт) |
n( в об/мин) |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
32 |
|
|
715 |
|
4,34 |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Общий |
Z1 |
|
Z2 |
|
ms |
|
|
|
on |
|
Класс |
||
вес(кг) |
|
|
|
|
|
|
|
|
|
|
|
точности |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
532 |
|
24 |
|
104 |
|
6 |
|
31 32 18 |
|
20 |
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.2Сборочный чертёж, детали типа вал и зубчатое колесо
Исходными данными для выполнения курсовой работы послужили сборочный чертёж, основные технические данные и характеристики редуктора.
Сборочный чертёж редуктора представлен на рисунке 1.
1
520 |
|
,12 |
|
|
384±0 |
|
|
100 |
|
|
40 |
120 |
275 |
120 |
|
610 |
|
580* |
|
|
19
|
2 |
|
|
|
322* |
|
|
|
|
|
|
90 |
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
5 |
H7 |
f9 |
|
H7 |
f9 |
|
Ç60 |
|
Ç60 |
|||
|
6 |
|
|
|
|
|
|
7 |
|
|
|
|
11 |
|
8 |
|
|
|
|
|
|
9 |
|
|
|
|
12 |
0f9 |
10 |
|
|
|
|
13 |
Ç8 |
|
|
|
|
|
14 |
|
H7 r6 |
H7 f9 |
H7 r6 |
H7 |
||
|
f9 |
|||||
|
Ç80 |
Ç80 |
|
Ç80 |
Ç80 |
|
|
15 |
|
|
|
|
17 |
110 |
|
|
300 |
|
18 |
|
|
16 |
550* |
|
360 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
110 |
|
|
20 |
|
|
|
|
|
|
21 |
|
|
|
|
|
|
|
|
|
200 |
|
|
Ç60r6
Рис. 1. Сборочный чертеж редуктора зубчатого цилиндрического одноступенчатого вертикального ЦОВ-38,4
Согласно техническому заданию на курсовую работу по дисциплине «Основы технологии машиностроения» необходимо разработать технологии изготовления зубчатого колеса КСИН.721318.005 поз.15 и вала КСИН.715113.005 поз.17.
КСИН.303116.005 ПЗ
6

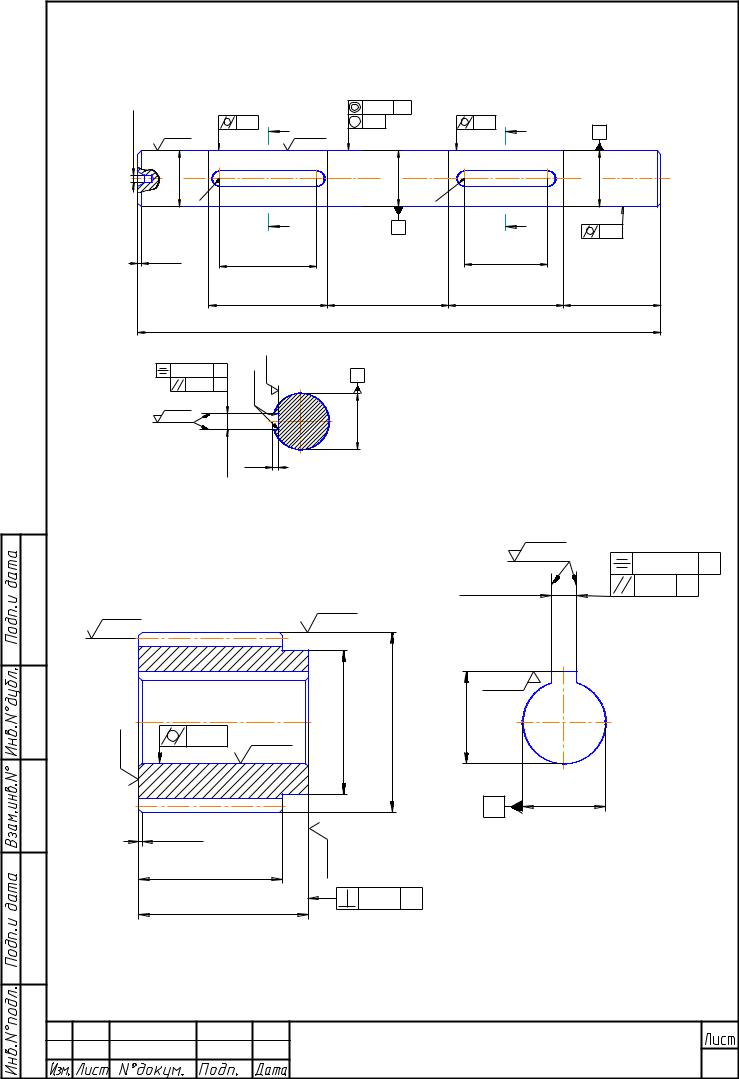

Чертежи деталей вал и зубчатое колесо представлены на рисунках 2 и 3 |
|
|||||||||||||
соответственно. |
|
|
|
|
|
|
|
|
|
|
|
|||
|
2 отв. |
|
|
|
|
Б |
|
Ç 0,05 |
|
БВ |
А |
|
|
|
Ç10 |
|
|
|
0,01 |
|
0,04 |
|
0,01 |
|
В |
|
|||
|
Ra 3,2 |
|
|
|
|
Ra 0,80 |
|
|
|
|
|
|
|
|
|
) |
|
|
|
|
|
) |
|
|
) |
|
|||
|
0,030 |
,104 |
|
|
|
|
|
0,030 |
,104 |
|
|
0,030 |
,104 |
|
|
- 0 |
|
|
|
|
|
- 0 |
|
|
- 0 |
|
|||
|
|
- |
|
|
|
|
|
|
- |
|
|
|
- |
|
|
80f9( |
1 |
|
|
|
|
80f9( |
1 |
|
80f9( |
|
|||
|
1 |
|
|
|
|
|
|
|||||||
|
R |
|
|
|
|
1 |
|
|
||||||
|
Ç |
|
|
|
|
Ç |
R |
|
Ç |
|
||||
|
|
|
|
|
|
Б |
|
|
Д |
А |
|
0,04 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
2,5•45Å |
|
|
|
148 |
|
|
|
128 |
|
|
|
|
|
|
2 фаски |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
175 |
|
180 |
170 |
|
|
115 |
|
|
|
|
|
|
|
|
|
|
|
750 |
|
|
|
|
|
|
|
T 0,06à Г |
|
Ra6,3 |
А-А |
|
|
|
|
|
|
|
||
|
|
R0,6max |
|
Г |
|
|
|
|
|
|
||||
|
|
|
0,025 |
Г |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
2) |
|
|
|
|
|
|
|||
|
Ra 3,2 |
|
|
|
|
+0,06 |
+0,043 |
|
|
|
|
|
|
|
|
|
|
|
2) |
|
|
Ç80r6( |
|
|
|
|
|
|
|
|
|
|
|
(-0,05 |
9 +0,2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
22N9 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 2. Чертеж детали вал |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
Ra 3,2 |
|
T 0,06à А |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
22Js9(±0,026) |
|
0,025 |
А |
|
Ra 1,6 |
|
|
|
|
|
|
Ra 1,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ra 6,3 |
|
|
|
|
|
|
|
|
|
|
|
Ç155 |
Ç210 |
|
+0,2 |
|
|
|
|
Ra1,6 |
|
|
0,012 |
|
|
|
85,4 |
|
|
|
|
|||
|
|
|
|
Ra 0,8 |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
А |
Ç80H7 (+0,03) |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2,5•45Å |
|
|
|
|
|
|
|
|
|
|
|
||
|
4 фаски |
|
|
|
Ra1,6 |
|
|
|
|
|
|
|
||
|
|
|
155 |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
180 |
|
|
|
0,025 |
А |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 3. Чертеж детали зубчатое колесо |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
КСИН.303116.005 ПЗ |
7 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.3Технические требования
Технические требования на изделие:
Редуктор заполнить индустриальным маслом марки И-12А, ГОСТ 20799-88. Объем заливаемого масла 8,5 л.
Необработанные поверхности редуктора покрыть внутри маслостойкой краской, снаружи - грунтовкой ФЛ-03к по 6 классу.
Несовпадение необрабатываемых контуров сопрягаемых корпусных деталей не более 4 мм.
Уровень масла в редукторе проверять при помощи маслоуказателя
Размеры шпонок и шпоночных пазов на цилиндрических участках валов должны соответствовать стандарту ГОСТ 23360-78
Неуказанные предельные отклонения H14, h14, ±IT14/2
Редуктор должен быть законсервирован в соответствии с ГОСТ 9.014. Консервация должна предохранять редуктор от коррозии в течение трех лет при соблюдении условий транспортирования и хранения.
Остальные ТТ по ГОСТ Р 50891-96.
Технические требования на деталь типа вал:
Твердость 260...285 HB
Центровые отверстия по ГОСТ 14034-74
Неуказанные предельные отклонения: H14, h14, ±IT14/2
Технические требования на деталь типа зубчатое колесо:Твердость 270…300 HB
Дефекты на поверхности зубьев не допускаются
Неуказанные предельные отклонения: H14, h14, ±IT14/2
1.4. Годовая программа выпуска деталей. Тип производства
При получении технического задания на курсовую работу, мне была задана годовая программа выпуска деталей вал и зубчатое колесо – 180 штук.
Тип производства – мелкосерийное. Тип производства был определён с помощью таблиц, исходя из годовой программы изготовления деталей КСИН.721318.005, КСИН.715113.005 и их массы. Подробное обоснование типа производства будут описаны ниже.
1.5.Обзор и анализ научно-технической и Интернет-информации по
тематике работы
1. «Урал Редуктор» |
(www.1000a.ru) |
Основным направлением деятельности компании "Урал Редуктор" является производство, продажа и ремонт общепромышленных и крановых редукторов, мотор-редукторов.
КСИН.303116.005 ПЗ
8
На сегодняшний день номенклатура редукторов включает: редукторы цилиндрические, редукторы коническо-цилиндрические, редукторы червячные, мотор-редукторы
Редуктор ЦУ – одноступенчатый |
Редуктор ВК – вертикальный крановый |
Редуктор Ц2У – двухступенчатый |
Редуктор Ц3У – трехступенчатый |
2. Ижевский завод ОАО "Редуктор" (www.izh-reduktor.ru). В настоящее время на заводе Редуктор представлен довольно широкий спектр редукторов. Достойное место уделено здесь и цилиндрическим редукторам.
Редуктор цилиндрический |
Редуктор цилиндрический |
одноступенчатый горизонтальный |
одноступенчатый горизонтальный |
типа ЦО |
типа 1ЦУ |
Редуктор цилиндрический двухступенчатый горизонтальный типа 1Ц2У
3. Итальянская компания “Innovari ”(www.prst.ru) специализируется на выпуске общепромышленных редукторов. Общепромышленные редукторы
КСИН.303116.005 ПЗ
9
Innovari хорошо известны на российском рынке машиностроения. Они поставлялись в Советский Союз с 70-х годов прошлого века в составе итальянских и германских производственных линий и промышленных установок и пользовались заслуженным уважением специалистов. Редукторы Innovari надежно работали в режиме жесткой эксплуатации, в сложных климатических условиях, и даже после полной выработки ресурса требовали минимального технического обслуживания.
Компания Innovari выпускает следующие типы редукторов: цилиндрические редукторы (серии H), цилиндрические насадные редукторы (серии S), конические редукторы (серии B), червячные редукторы (серии
NRV и NMRV)
Редуктор цилиндрический одноступенчатый в алюминиевом корпусе : стандартные мотор-
редукторы в алюминиевом корпусе – типоразмеры
402/3А-502/3А-602/3А – подходят для всех применений. Жесткая усиленная конструкция корпуса позволяет использовать их для тяжелых условий эксплуатации.
Компактные цилиндрические двухступенчатые мотор-редукторы в алюминиевом корпусе – типоразмеры 202/3А-302/3А-452/3А. Эта линия была специально разработана для применений, где длина привода имеет критическое значение. Эти редукторы имеют укороченную дистанцию между подшипниками, поэтому их не рекомендуется применять для высоких радиальных усилий и переменных ударных нагрузок.На сегодняшний
день это самые компактные соосные цилиндрические редукторы на рынке!
Отличительные особенности мотор-редукторов INNOVARI:
- Входные и выходные валы изготовлены из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки
- Уровень шума 60/65 dBA
КСИН.303116.005 ПЗ
10
