21.2. Построение транспортных сетей на базе оборудования компании «Huawei Technologies Co., Ltd»
В настоящее время транспортные сети можно разделить на три уровня. Для нижнего уровня - уровня доступа - характерна малая емкость, сложная топология сети. На этом уровне в основном применяется оборудование уровня передачи STM-1 или STM-4.
На региональном уровне топология сети состоит в основном из колец, для построения которых применяется оборудование уровня передачи STM-16, STM-4 или STM-1.
На самом верхнем, магистральном, уровне требуется большая емкость сетей передачи, при этом информация передается на большие расстояния. На этом уровне применяется оборудование уровня передачи STM-16 и оборудование передачи SDH на основе высокоплотного мультиплексирования с разделением по длинам волн DWDM со скоростями передачи до 320G.
Ниже в качестве примера рассмотрено построение транспортных сетей на базе оборудования OptiX компании «Huawei Technologies Co., Ltd».
Компания «Huawei Technologies Co., Ltd», несмотря на свой молодой возраст, не только лидирует на рынке Китая, но и уверенно выходит на мировой и российский рынок. Теперь уже не только альтернативные операторы связи, но и традиционные операторы Электросвязи видят в компании «Huawei Technologies Co., Ltd» серьезного партнера, способного потеснить других поставщиков телекоммуникационного оборудования на российском рынке. Примером тому может быть то, что молодая китайская компания участвует в крупных тендерах, где не только уверенно держится среди крупных поставщиков оборудования, но и все чаще и чаще побеждает. Выбор операторами оборудования компании «Huawei Technologies Co., Ltd» обусловлен тем, что она является одной из самых динамично развивающихся фирм-производителей, поставляющей высококачественный и полный ряд оборудования для транспортных сетей.
Компания «Huawei Technologies Co., Ltd» выпускает весь спектр оборудования для построения транспортных сетей любого уровня, начиная от уровня доступа и заканчивая магистральным уровнем.
Серия транспортного оборудования OptiX представлена следующим технологическим рядом:
OptiX 155/622H - Мини-система SDH уровней STM-1/STM-4.
Имеет малые размеры (436x86.1x293 мм).
Совместимость STM-1/STM-4.
Может работать как ТМ, REG, ADM, MADM.
Трибутарные интерфейсы: 80хЕ1 (электрические).
Линейные интерфейсы: 6x155М / Зх622М (оптические).
Матрица кросс-соединений 16x16 VC-4, VC-4/3/12.
OptiX 155/622 - Стационарное оборудование STM-1/STM-4.
Устанавливается в стандартный ETSI статив.
Совместимость STM-1/STM-4.
Переход с STM-1 на STM-4 без перерыва в работе.
Может работать как ТМ, REG, ADM, MADM.
Матрица кросс-соединений 24x24 VC-4.
Трибутарные интерфейсы E1/E3/DS3/E4. Трибутарная емкость 252хЕ1.
Оптические и электрические интерфейсы STM-1 на трибутарной стороне.
Линейная емкость 8xSTM-1, 4xSTM-4.
OptiX 2500+ - Оборудование Мульти-ADM уровня STM-16.
MADM - выполнение функций нескольких мультиплексоров ввода-вывода.
Совместимость плат по всем разъемам.
Двухуровневая матрица кросс-соединений, матрица кросс-соединений высокого уровня - 128x128 VC-4, матрица кросс-соединений нижнего уровня - 2016x2016 VC-12.
Прямой ввод-вывод сигналов Е1 с уровня STM-16.
Трибутарная емкость 504хЕ1, 16xSTM-4, 40xSTM-1.
Линейная емкость 6xSTM-16.
Может работать как ТМ, ADM, REG, MADM.
Переход с STM-1 на STM-4 и на STM-16 без перерыва в работе.
OptiX 10G - Оборудование уровня STM-64. Высоко интегрированная система.
Сверх мощная способность матрицы кросс-коммутации - 768x768 VC-4.
Максимальная емкость доступа 120 Гбит/с: 8xSTM-64 + 16xSTM-16, 40xSTM-4, 128xSTM-1(O/E) интерфейсы.
Кольца STM-4/16 на трибутарной стороне.
Встроенные модули OFA и DCM для передачи по одному волокну (G.652) на расстояние до 150 км.
OptiX BWS 320G - 32-канальная система DWDM.
Расстояние передачи -до 1000 км.
Наличие интерфейсов
- STM-64.STM-16, STM-4, STM-1.
- Интерфейсы ATM & IP.
Максимум 32xSTM-64 или 128х STM-16 сигналов по одному оптоволокну.
Оптическое волокно G.652, G.655.
OptiX iManager T2100/T2000 - Системы сетевого управления. Особо стоит отметить, что система управления OptiX iManager управляет всей линейкой оборудования OptiX - SDH/DWDM/Metro (IP.ATM).
Система управления OptiX iManager обладает полным набором функций управления:
Управление топологией сети.
Управление конфигурацией сетевых элементов.
Устранение ошибок.
Управление рабочими характеристиками.
Управление безопасностью.
Управление технической эксплуатацией.
Основные технические характеристики оборудования серии OptiX:
Наработка на отказ (MTFB): 120 000 часов.
Точность синхронизации сетевого элемента NE: ±0.2 ppm (согласно рекомендациям ITU-T не более ±4.6 ppm).
Число NE в цепочке синхронизации: 24 (ITU-T: не более 20).
Время защитного переключения:
Время защиты пути: б 10 ms (ITU-T: не более 50 ms).
Время защиты мультиплексной секции (MS): ô 30 ms (ITU-T: не более 50 ms).
Рис. 21.4. Использование оборудования OptiX на магистральном региональном и уровне доступа
Использование перечисленного выше оборудования на различных уровнях показано на рис. 21.4.
Компания «Huawei Technologies Co., Ltd» своевременно отслеживает изменение потребностей рынка. В настоящий момент жизнь показывает, что по транспортным сетям помимо традиционного TDM-трафика нужно передавать еще ATM и IP трафик. Оборудование OptiX 155/622H, OptiX 2500+, OptiX 10G и OptiX BWS 320G с помощью специальных плат имеет возможность передавать ATM и IP трафик. В научно-исследовательских центрах компании разработано оборудование серии Metro, которое полностью отвечает духу времени и позволяет передавать любой трафик - TDM.ATM или IP.
Оборудование компании «Huawei Technologies Co., Ltd» имеет ряд преимуществ, среди которых:
- увеличение емкости без прерывания трафика. Обеспечивается путем простой замены оптических плат (рис. 21.5);

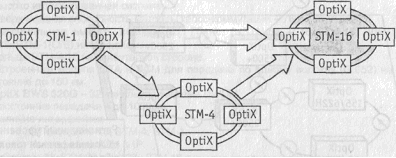

Рис. 21.5. Увеличение емкости без прерывания трафика
Рис. 21.6. Увеличение канальной емкости без прерывания трафика
- с усилителями EDFA (Erbium Doped Fiber Amplifier) расстояние передачи без регенераторов может достигать 200 км;
- увеличение канальной емкости в оборудовании DWDM без прерывания трафика (рис. 21.6);
- проверка байта В1 - идентификация места возникновения ошибки.
- контроль рабочих характеристик каждого канала в оборудовании DWDM с помощью встроенного анализатора спектра;.
- поддерживается работа канала управления на двух длинах волн(1310 нм и 1550 нм);
- легкая модификация топологии сети;
- доступность различных услуг и совместимость с любым SDH оборудованием;
- большое разнообразие интерфейсов;
- превосходные характеристики джиттера;
- характеристики синхронизации во всех режимах превосходят рекомендации ITU-T;
- гибкое управление трафиком;
- высокая живучесть сети благодаря использованию аппаратной зашиты и защиты на уровне сети;
- унифицированная, простая и мощная система управления, обладающая всей полнотой функций управления.
Рис. 21.7. Городская транспортная сеть в Казани
Рис. 21.8. Городская транспортная сеть в Уфе
Рис. 21.9. Применение в Германии
Оборудование для построения транспортных сетей компании «Huawei Technologies Co., Ltd» нашло широкое применение в мире и в России (рис. 21.7-21.9).
