крошки, а на нижнюю - слой самоклеющегося битума, защищенного предохранитель­ной селиконизированной, легко удаляемой при настиле пленкой (рис 2.34, см. вклейку после стр. 96). Уклоны скатов от 10°, без ограничения крутизны. Основание под мягкую кровлю должно быть жестким, ровным и всегда проветриваемым. Воздушный зазор должен быть достаточно большим, вытяжное отверстие располагают как можно выше, а приточное - в нижней части кровли. В качестве основания может быть использована влагостойкая фанера, шпунтованная или обрезная доска.

Подкладочный слой (рубероид, толь) под кровельную плитку укладывают на коньки, в ендовах, на карнизных свесах и торцовой части кровли. При уклонах менее 1: 3 подкладочный слой устанавливают по всей площади кровли.

Битумные мягкие кровли изготовляют в виде листов, повторяющих «шиферный профиль». Такие листы применяют на кровлях с уклоном от 10° до 90°. Их размеры 2x1 м (ондулин, аквалайн) подходят для несложных форм крыши. Если крыша имеет вычурную форму, то резко возрастает количество отходов листа. В этих случаях рациональнее применять наборные штукатурные материалы типа «Катепал».

Мансардные крыши

Мансарда представляет собой эксплуатируемое чердачное помещение трапеци­евидной формы, приспособленное для жилья. Ардуен Монсар (1646-1708) главный ар­хитектор Людовика XIV, впервые использовал этот прием в своей практике, откуда и по­шло название - мансарда.

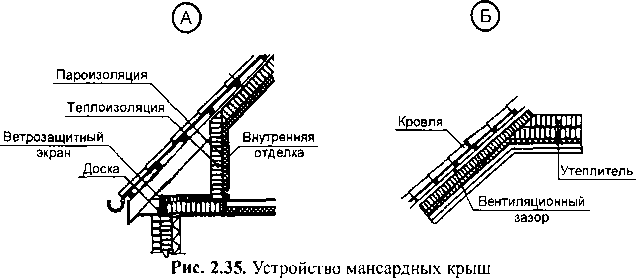

При устройстве мансард все горизонтальные, вертикальные и наклонные поверх­ности помещения утепляют эффективным материалом требуемой толщины (рис. 2.35— 2.36). С внутренней стороны утепляющих плит укладывают пароизоляционный слой из полиэтиленовой пленки, а затем обшивают досками, вагонкой, гипсокартонными плита­ми и другими обшивочными материалами.

Между утеплителем и покрытием кровли предусматривается воздушный зазор до 5 см, при покрытии кровли плоскими материалами: (листы оцинкованной стали) и 2,5 см при волнистой (профилированная оцинкованная сталь, волнистые асбестоцементные листы).

Теплоизоляционный слой не должен прерываться при сопряжении мансардной стены и наружной стены здания. Поэтому обязательно требуется утеплять небольшой участок чердачного перекрытия, ограниченного скатом кровли и вертикальной стеной мансарды.

На наклонных плоскостях кровли плиты утеплителя укладывают между стро­пильными ногами, но они могут быть уложены и поверх стропильных ног или подши­ты к ним снизу.

Обязательным является устройство пароизоляции из толстой полиэтиленовой пленки, укладываемой с перехлестом полотнищ на 10-15 см. Такой пароизоляционный слой служит барьером для защиты утеплителя от увлажнения водяными парами внут­реннего воздуха. Для защиты утеплителя от возможных протечек укладывают по его верху ветрозащитную, паронепроницаемую подкровэльную пленку.

С внутренней стороны помещения производят отделку поверхности стены гипсо­картонными листами, фанерой, вагонкой или другими материалами.

89

Фрагмент не утеплённой скатной крыши Фрагмент утеплённой скатной крыши Подкровельная гидроизоляция Подкровельная гидроизоляция ' Вентиляционный зазор Обшивка Пароизоляция Термоизоляция Поперечные брусья Ветроизоляция А-А II 1 1 .у. . ■ . .-.1		кровельное покрытие
JJ*n~		Стропильная нога
		Слой утеплителя
ff/ ((ЦЫр^		Полиэтиленовая плёнка
		Внутренняя обшивка
Толщина слоя теплоизоляции ЛАЙТ БАТТС, см	Сопротивление теплопередаче покрытия, (мг, “С)/Вт
15,0	3,40
17,5	3,90
20,0	4,50
22,5	5,00
25,0	5,54
27,5	6,08
30,0	6,60
32,5	7,14

90

кровельный материал

А-А

подшивочная

доска

кровельный материал брусок 50x30 мм контррейка 50x30 мм пвлквоввпыая. ддвша

проветриваемое

пространство

• кровельный материал

• брусок 50x30 мм

• контррейка 50x30 мм

• подкровельная плёнка

- теплоизоляция •ппробарьер

- потолок + рейка

/ : ч

• кровельный материал

• подкровельная пленка

• деревянный настил

• теплоизоляция•паробарьур

- потолок + рейка

Рис. 2.36. Конструктивные решения утеплителя скатов крыш
