ОСНОВНЫЕ ПЛАНИРОВОЧНЫЕ ЭЛЕМЕНТЫ ОБЩЕСТВЕННЫХ ЗДАНИЙ.

Основные термины и определения

Этаж надземный — этаж, отметка пола помещений которого не ниже пла­нировочной отметки земли.

Чердак — пространство между конструкциями кровли (наружных стен) и перекрытием верхнего этажа.

Этаж мансардный (мансарда) — этаж в чердачном пространстве, фасад кото­рого полностью или частично образован поверхностью (поверхностями) наклон­ной или ломаной крыши, при этом линия пересечения плоскости крыши и фаса­да должна быть на высоте не более 1,5 м от уровня пола мансардного этажа.

Подвальный этаж — этаж, отметка пола помещений которого ниже пла­нировочной отметки земли более чем наполовину высоты помещений.

Цокольный этаж — этаж, отметка папа помещений которого ниже плани­ровочной отметки земли не более чем наполовину высоты помещений.

Технический этаж — этаж для размещения инженерного оборудования и прокладки коммуникаций, его высота должна быть не менее 1.80 м в чистоте. Может быть расположен в нижней (техническое подполье), верхней (техни­ческий чердак) и в средней части здания.

Все процессы внутри общественного здания, независимо от его типа, можно в самом общем виде подразделить на общие, специфические и вспомогательные. Для того чтобы все эти процес­сы нормально протекали, в общественном здании должны присутствовать оп­ределенные структурные узлы.

Каждое общественное здание состоит из следующих структурных узлов:

• входная группа помещений: тамбуры, вестибюли, гардеробные;

• группа основных помещений: залы различного назначения, аудитории, классы;

• группа подсобных и вспомогательных помещений, санитарные блоки:

• группа технических помещений: котельные, вентиляционные, камеры, насосные, водомерные узлы, машинные помещения лифтов:

• горизонтальные коммуникации: коридоры, галереи, фойе, холлы, назна­чение которых связать все перечисленные выше группы помещений в единый каркас;

• вертикальные коммуникации: лестницы, пандусы, лифты, эскалаторы.

Тамбур — проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лест­ничную клетку или другие помещения. Цель тамбура при входе в здание защитить внутреннее пространство здания от доступа холодного воздуха с улицы. Он выполняет роль своеобразного буфера.

Минимальную глубину тамбура рекомендуется принимать 1500 мм. Что­бы определить минимальную ширину тамбура, необходимо к ширине входной двери в здание прибавить по 150 мм с каждой стороны. Отметка иола поме­щений у входа в здание должна быть выше планировочной отметки тротуара перед входом в здание не менее чем на 150 мм.

В зависимости от организации движения принимаются различные плани­ровочные схемы тамбуров.

Вестибюли являются главными распределительными помещениями обще­ственных зданий, к которым примыкают основные горизонтальные и верти­кальные коммуникации. Именно вестибюль является тем основным ядром, где происходит формирование людских потоков, поэтому, как правило, он вклю­чает в себя ряд вспомогательных помещений, назначение которых — сориен­тировать человека в сложной структуре общественного здания, например, в зависимости от функции здания, справочные бюро, помещения операторов, торговые киоски и т.п. И хотя трактовка вестибюлей может быть достаточно разнообразной, им всегда отводится ответственная роль — сориентировать че­ловека в здании.

Гардеробные проектируются для размещения верхней одежды из расчета площади на одно место:

0,08 м² — при вешалках консольного типа;

0.1 м² — при обычных и подвесных вешалках.

Глубина гардероба принимается не более 6 м.

Барьер для выдачи одежды имеет ширину 0.6-0.7 м. . Примерная длина ба­рьера в зданиях с массовым режимом движения составляет 1 погонный метр на 30 мест; в зданиях с равномерным немассовым — 1 погонный метр на 50-60 мест.

Минимальные расстояния для гардеробных верхней одежды принимаются:

• перед барьером свободное пространство 3-4 м;

• от барьера до вешалок — 0.8-1 м:

• между осями вешалок: при самообслуживании — 1,6 м; при обслужива­нии гардеробщиками — 1.2 м;

• между осями крайнего ряда вешалок и стеной или перегородкой: при са­мообслуживании — 1.3 м: при обслуживании — 0.9 м;

• между выступающими частями рядов консольно-поворотных вешалок или между рядами шкафов для хранения одежды, а также расстояние между выступающими частями крайнего ряда таких вешалок или шкафов и стеной: при самообслуживании — 1 м: при обслуживании — 0,6 м.

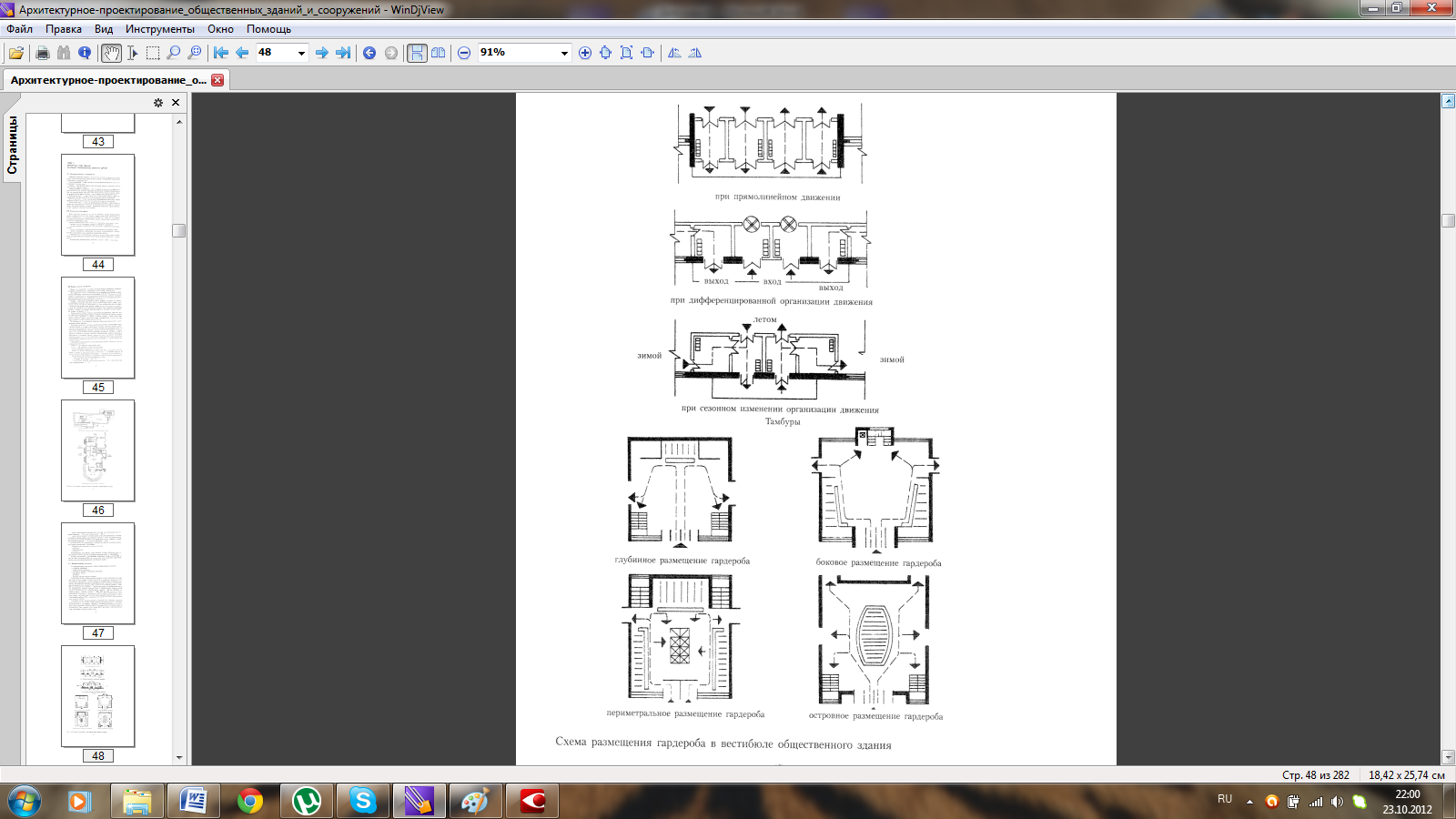

В зависимости от планировочного решения вестибюля возможны различ­ные схемы расположения гардеробных:

• боковое (одностороннее или двухстороннее);

• глубинное;

• периметральное;

• островное.

Определяющим при выборе схемы является условие избегания пересече­ния людских потоков при их дальнейшем распределении от гардеробных.

Площадь вестибюлей с гардеробными принимают из расчета 0,18-0,28 м² на одно место на вешалке. При этом количество мест в гардеробе определяют, исходя из полной единовременной вместимости здания.

К вспомогательным помещениям общественных зданий относятся:

• гардеробы персонала;

• хозяйственные кладовые;

• кладовые и комнаты уборочного инвентаря;

• санитарные блоки;

• душевые;

• комнаты личной гигиены женщин.

Санитарные блоки в общественных зданиях следует располагать на каж­дом этаже на расстоянии не более чем 75 м от наиболее удаленного места постоянного пребывания людей. Нормали планировочных элементов указывают минимальные размеры санитарных узлов и душевых, продиктован­ные эргономическими нормами. Так, минимальная ширина уборной — 800- 850 мм, минимальная глубина — 1200 мм при двери, открывающейся нару­жу, минимальная ширина тамбура-шлюза с умывальником (обязательный элемент санитарного узла общественного здания) — 850 мм. Ширина ду­шевой кабины — 900 мм, глубина — 1650-1900 мм. При наличии в числе работающих инвалидов с нарушением работы опорно-двигательного аппа­рата кабину для инвалидов следует предусматривать независимо от числа санитарных приборов. При гардеробах персонала необходимо предусматри­вать душевые кабины.

В зданиях следует предусматривать помещения для хранения, очистки и сушки уборочного инвентаря, оборудованные системой горячего и холодного водоснабжения и. как правило, смежные с уборными. Площадь этих помеще­ний следует принимать из расчета 0,8 м² на каждые 100 м² площади этажа, но не менее 4 м². При площади этажа менее 400 м² допускается предусматривать одно помещение на два смежных этажа.

При проектировании промышленных предприятий следует предусматри­вать здравпункты, медпункты, помещения личной гигиены женщин, париль­ные (сауны), а по ведомственным нормам — помещения для ингаляториев, фотариев, ручных и ножных ванн, а также помещения для отдыха в рабочее время и психологической разгрузки, которые проектируются по нормам, при­нятым для общественных зданий.

При проектировании бани-сауны в ее состав следует включать следующие помещения: раздевальную, камеру сухого жара, душевую, санитарный блок, прохладительный бассейн, массажную, комнату отдыха, пультовую. Допуска­ется размещение бани сухого жара в первых или цокольных этажах у наруж­ной стены с самостоятельным выходом наружу.

Помещения и места отдыха в рабочее время и помещения психологичес­кой разгрузки следует размещать, как правило, при гардеробных домашней одежды и здравпунктах. В помещениях для отдыха и психологической разгрузки при наличии обоснования могут быть предусмотрены устройства для приготовления и раздачи специальных тонизирующих напитков, а также места для занятий физической культурой.

В подвальных этажах допускается размещение помещений инженерных служб, складов, магазинов, радиоузлов, кино-фотолабораторий, помещений пунктов проката, тиров, спортивных залов, книгохранилищ, архивов. Эти по­мещения допускается проектировать без естественного освещения. Кроме это­го. без естественного освещения могут быть запроектированы актовые залы, конференц-залы, лекционные аудитории и кулуары, салоны бытового обслу­живания, демонстрационные спортивные и спортивно-зрелищные залы, авто­мобильные стоянки.

Все общественные здания должны быть выполнены с учетом потребностей инвалидов и мало-мобильных групп населения, в том числе передвигающихся на креслах-колясках.

Геометрические параметры, минимальные расстояния между осями и ши­рину проходов между рядами оборудования бытовых помещений следует при­нимать по таблице:
