Если навести указатель мыши на фигуру, то появится синяя стрелка. Переместите указатель мыши на синюю стрелку, указывающую на место, куда необходимо поместить вторую фигуру. Появится минипанель инструментов с несколькими первыми фигурами из набора элементов. Если необходимая фигура отсутствует на мини-панели инструментов, перетащите ее из окна Фигуры на синюю стрелку. Новая фигура будет соединена с первой фигурой так же, как и при выборе фигуры на мини-панели.
Рис. 9.5 Набор элементов Фигуры простой блок-схемы (слева) добавление фигуры Процесс из мини-панель инструментов (справа).
При добавлении в существующую схему фигур и их удалении приложение Visio соединяет фигуры и изменяет их положение автоматически. Вставьте в схему фигуру, перетащив ее на соединительную линию. Близлежащие фигуры будут автоматически перемещены, чтобы освободить место для новой фигуры, а в последовательность фигур будет добавлена новая соединительная линия. При удалении одной из фигур, входящих в последовательность, две соединительных линии автоматически заменяются одной между двумя оставшимися фигурами. Однако в данном случае две оставшихся фигуры не сближаются. Если необходимо выровнять интервалы между фигурами, выделите их и нажмите кнопку Автовыравнивание и размещение.
132
Добавление текста в фигуры.
Для добавления текста необходимо выделить фигуру и начать ввод текста. По завершении ввода текста щелкните в пустом месте страницы документа или нажмите клавишу ESC. Форматирование текста производится с помощью вкладки Главная группы Шрифт и Абзац.
Содержание работы
1.Изучить теоретический материал, необходимый для выполнения лабораторной работы.
2.Создать новый документ.
3.Средствами Visio нарисуйте блок-схему вашего варианта. Варианты блок-схем представлены в лабораторной работе №5 «Работа с графическими объектами в текстовом редакторе Microsoft Word».
4.Создайте свою библиотеку трафаретов элементов, многократно используемых в принципиальной схеме. Изобразите схему, используя для этого созданные трафареты.
5.Подготовьте отчет. Отчет должен содержать подробное описание технологии выполнения каждого пункта задания. В конце отчета сделать выводы об удобстве работы с редактором Visio 2010.

|
|
133 |
|
|

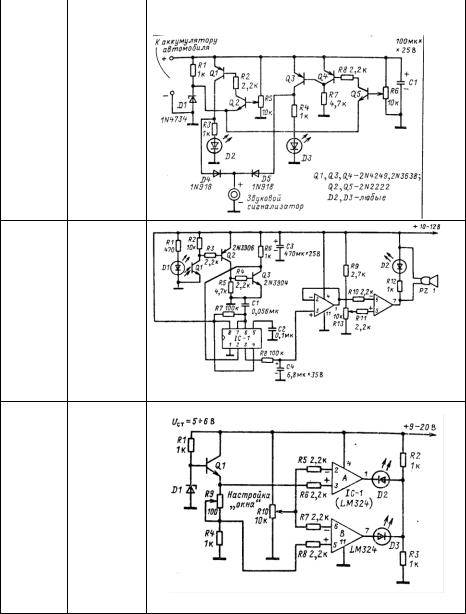

Варианты заданий |
|
|
|
Вариант |
Номер в |
Схема |
|
журнале |
|
1 |
1,11,21 |
|
2 2,12,22
3 3,13,23

|
|
134 |
|
|
|
Вариант |
Номер в |
Схема |
|
журнале |
|
4 |
4,14,24 |
|
5 5,15,25
6 6,16,26

|
|
135 |
|
|
|
Вариант |
Номер в |
Схема |
|
журнале |
|
7 |
7,17,27 |
|
8 8,18,28
9 9,19,29

|
|
136 |
|
|
|
Вариант |
Номер в |
Схема |
|
журнале |
|
10 |
10,20,30 |
|
|
|
|
Контрольные вопросы
1.Как изобразить квадрат?
2.Можно ли прямоугольник трансформировать в овал?
3.Как изобразить окружность?
4.Как изобразить дугу?
5.Как изобразить прямую линию?
6.Как изобразить контур, состоящий из ломаных прямых?
7.Как изобразить контур в форме плавной кривой (сплайна)?
8.Как сделать простую заливку замкнутой фигуры?
9.Как сделать жирным контур той или иной фигуры?
10.Как сформировать текст в нужном месте окна редактирования?
11.Как улучшить просмотр мелких деталей рисунка?
12.На экране изображен квадрат, а над ним - окружность. Как поднять квадрат над окружностью?
13.Как выделить одновременно несколько объектов и затем объединить их?
14.Что такое «трафарет»?
15.Как вставить нужный трафарет в окно редактирования?
137
Библиографический список
1. Информатика. Базовый курс : Учебник для вузов / ред. С. В. Симонович. – 2-е изд. – СПб. : Питер, 2009. – 639 с.
2.Информатика: учеб. / под ред. Н.В. Макаровой. – 3-е изд. – М.: Финансы и статистика, 2005. – 765 с.
3.Острейковский, В.А. Информатика: учеб. / В.А. Острейковский. – М.: Высшая школа, 2007.– 511 с.
4. Хомоненко, А.Д. Microsoft Word 2003 / А.Д. Хомоненко,
Н.А. Хомоненко. – СПб.: BHV-Санкт-Петербург, 2004. – 672 с.
5. Уокенбах, Д. Excel 2003. Библия пользователя: пер. с англ.
/ Д. Уокенбах. – М.: Диалектика, 2004. – 768 с.
6.Информатика : учебник / Б. В. Соболь [и др.]. – 3-е изд., доп. и перераб. – Ростов н/Д : Феникс, 2007. – 446 с.
