Антенна ВГДШ (вид сбоку)
Антенна ВГДШ (вид сверху)
Антенна БС-21/8.180/4,4.17 (вид сбоку)
Антенна БС-21/8.180/4,4.17 (вид сверху)

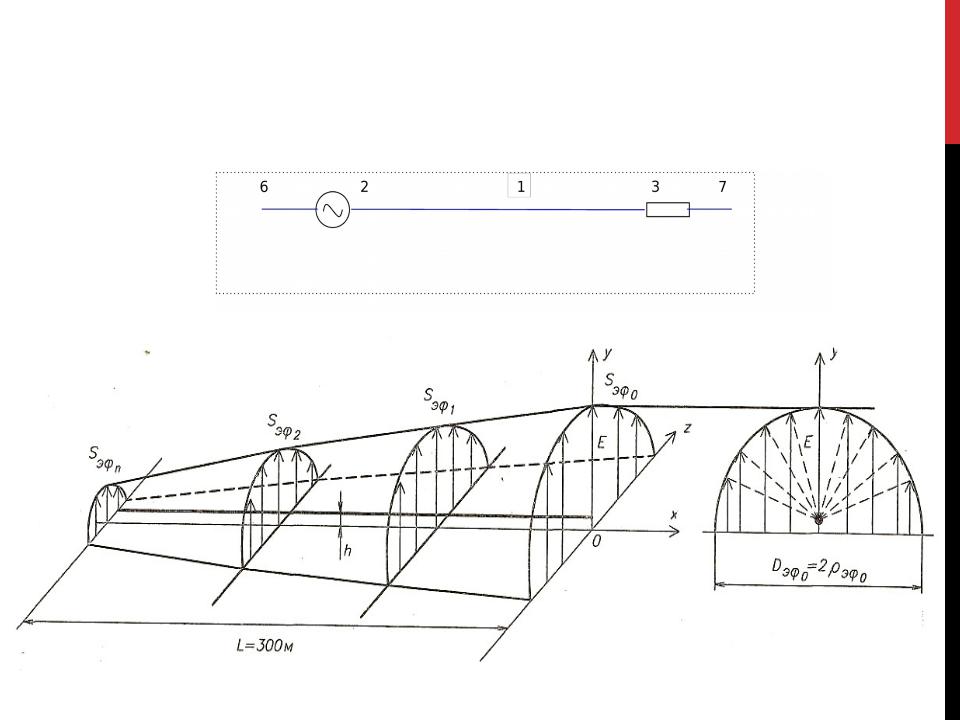

СХЕМА АНТЕННЫ ОБ-Е

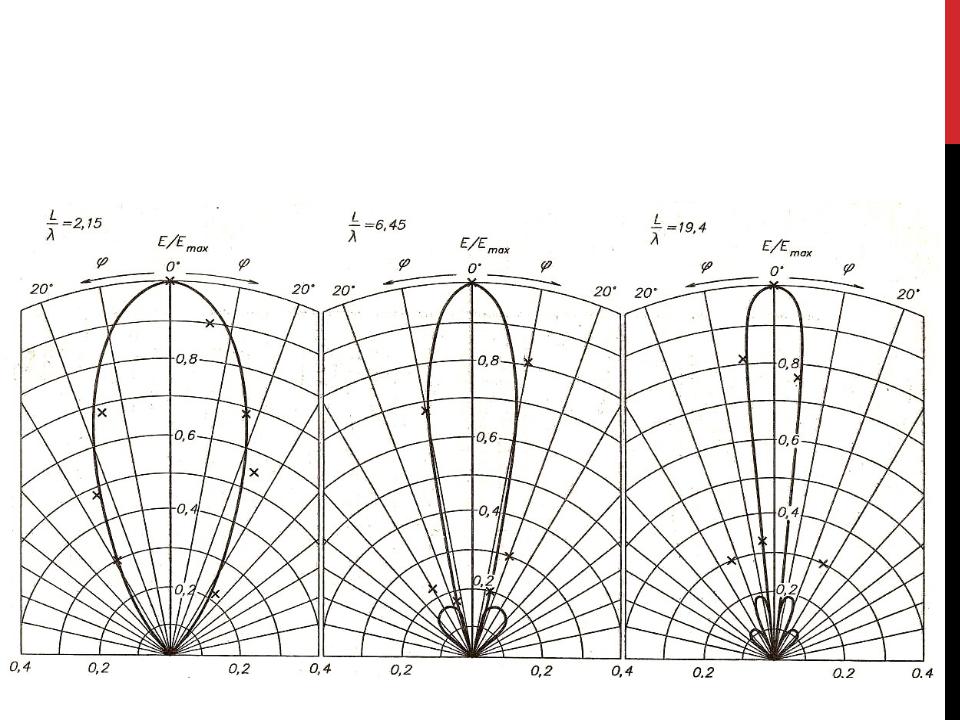

ДИАГРАММЫ НАПРАВЛЕННОСТИ АНТЕНН ОБ-Е
В ГОРИЗОНТАЛЬНОЙ ПЛОСКОСТИ
ДИАГРАММЫ НАПРАВЛЕННОСТИ АНТЕНН ОБ-Е
В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ

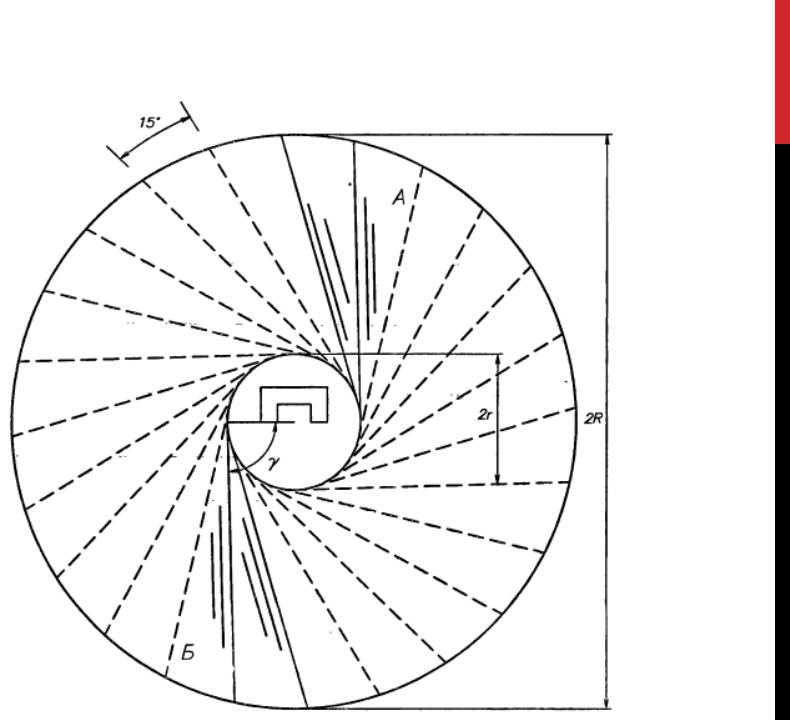

СХЕМА АНТЕННОГО ПОЛЯ

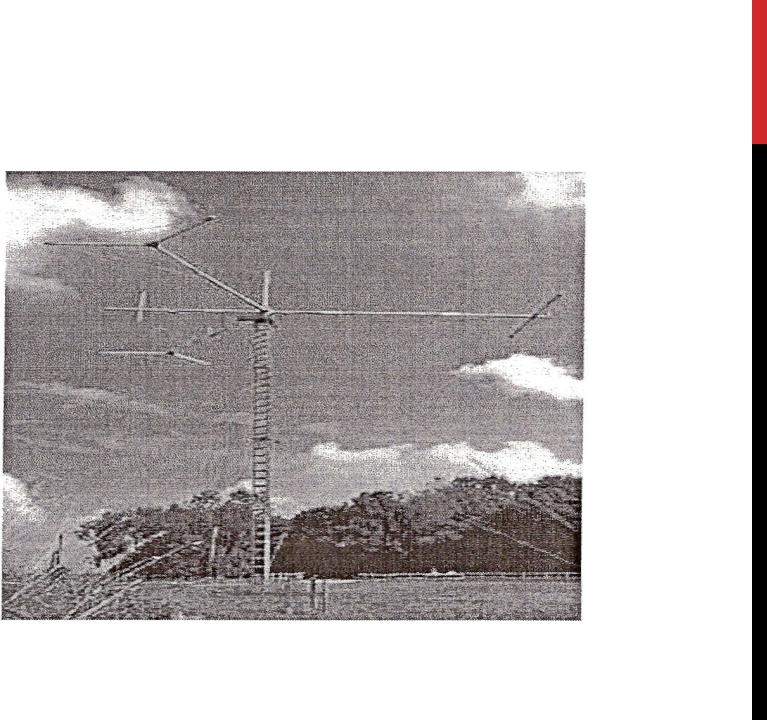

Внешний вид поворотной логопериодической антенны
Технические характеристики
логопериодических антенн -R&S АК451
Диапазон частот |
от 5 МГЦ до 30 МГц |
|
(прием от 2 МГц до 30 МГц) |
Поляризация |
горизонтальная |
Номинальное сопротивление |
50 Ом |
КСВ |
меньше 2 |
Максимальная входная мощность |
1кВт |
Коэффициент усиления |
от6дБи до 12.5дБи |
Радиус поворота |
8,3 м |
Диапазон поворота |
±(пх360') |
Рабочая температура |
от -40'С до +55'C |
Максимальная скорость ветра |
52 м/с (без обледенения) |
Среднее время наработки на отказ |
более 100000ч |
Длина антенны |
15м |
Ширина антенны |
16м |
Масса антенны |
260 кг |
