7.3.4. Антенны, антенные комплексы, антенные поля вч-диапазона
В общем случае к передающим и приемным антеннам предъявляются разные требования, определяющие и характеризующие их электродинамический режим. Однако основное принципиальное отличие требований следующее:
для передающих антенн на первый план выдвигается требование по обеспечению как можно большего КПД;
для приемных антенн на первый план выдвигается требование по обеспечению высокой помехоустойчивости, т.е. высокого КНД и отсутствию или низкому уровню боковых лепестков.
Большинство направленных передающих и приемных антенн ВЧ диапазона представляют собой антенные решетки, хотя по внешнему виду их часто трудно отнести к разряду антенных решеток: ромбические антенны (РГ, РГД), вибраторные антенны бегущей волны (БС, БСВН), логопериодические антенны (ЛПА).
Передающие антенны
В
настоящее время на передающих радиостанциях
и радиоцентрах для связи на малые (до
300 км) и средние (до 1000 км) дальности
применяют слабонаправленные диапазонные
антенны типа ВГ, ВГД, ВГДШ (вибратор
горизонтальный (диапазонный) (шунтовой))
(ВГ,
гдеl – длина
плеча вибратора; h
– высота подвеса антенны над землей; d
– диаметр кольца вибратора.), а также
антенны УГД и УГДШ (уголковая горизонтальная
диапазонная (шунтовая) антенны), имеющие
в горизонтальной плоскости круговую
диаграмму направленности. Для
перекрытия диапазона волн от 12 до 150 м
необходим антенный комплекс из пяти
антенн типа ВГДШ (рис. 7.40):
ВГДШ;
ВГДШ
;
ВГДШ
;
ВГДШ
и ВГДШ
.
Основными недостатками этих антенн является низкий коэффициент усиления (КУ) и их слабая направленность, что приводит к созданию помех на больших территориях.
Для
устранения указанных недостатков
применяют для передачи сигналов
направленные антенны. До настоящего
времени в качестве передающих направленных
диапазонных антенн широко применяют
ромбические антенны РГ, РГД (РГ,
гдеФ –
половина тупого угла ромба; a
– отношение длины стороны ромба к
оптимальной длине волны ромбической
антенны λ0;
b
- отношение высоты подвеса к оптимальной
длине волны ромбической антенны λ0).
Для работы в ДКМ диапазоне на разные
дальности связи с использованием данных
типов антенн необходим антенный
комплекс из 4 – 5 антенн: РГД 57/1,7-0,5 —
для трасс протяженностью 600—1000 км; РГД
65/2,8-0,6 — для трасс протяженностью
1000—2000 км; РГД 65/4-1 — для трасс
протяженностью 2000-4000 км; РГД
(70/6)1,25— для трасс
протяженностью свыше 4000 км [1,4].

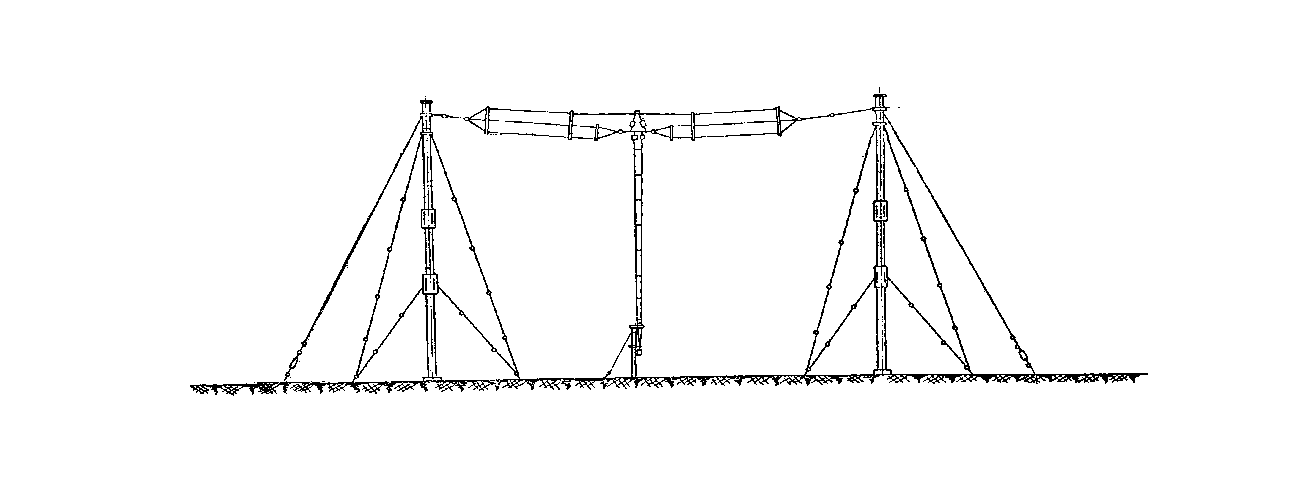

вид сбоку
б) вид сверху
Рис. 7.40. Антенна ВГДШ
Ромбические антенны типа РГ имеют большой уровень боковых лепестков (до 70% от максимального в рабочем диапазоне частот) [1]. Данного недостатка а) лишена синфазная решетка из двух идентичных антенн РГ, разнесенных в горизонтальной плоскости, называемая двойным ромбом (РГД). Кроме того, антенна РГД имеет вдвое больший коэффициент направленного действия (КНД). Достоинство ромбов – высокий КПД.
Основными недостатками «всенаправленного» антенного комплекса на антеннах типа РГД являются большая площадь, занимаемая антенным полем, большая его стоимость и сложность в эксплуатации из-за большой высоты подвеса антенн (20 – 35 м).
Для обеспечения излучения на дальности до 2000-3000 км рекомендуется применять логопериодические антенны. Использование ЛПА позволяет сократить общее количество антенн на ПРЦ и существенно уменьшить размеры антенного поля не столько за счет малых габаритов антенны, сколько за счет ее широкодиапазонности. Основные характеристики ЛПА в сравнении с антеннами РГД приведены в табл. 7.20.
Поворотная ЛПА позволяет оперативно изменять направления излучения для работы с произвольно ориентированными корреспондентами на дальности до 2000-3000 км. Эта антенна может быть смонтирована на мачтовой опоре, установленной как на поверхности земли, так и на крыше здания.
Таблица 7.20
