3 Схемы замещения реальных источников электрической энергии. Баланс.

При расчете и анализе электрических цепей реальный источник электрической энергии с конечным значением величины внутреннего сопротивления r₀ заменяют расчетным эквивалентным источником ЭДС или источником тока.

Источник ЭДС имеет внутреннее сопротивление r₀, равное внутреннему сопротивлению реального источника. Стрелка в кружке указывает направление возрастания потенциала внутри источника ЭДС.

Для данной цепи запишем соотношение по второму закону Кирхгофа

E = U + Ir₀ или E = U - Ir₀.

Эта зависимость напряжения U на зажимах реального источника от тока I определяется его вольт-амперной или внешней характеристикой. Уменьшение напряжения источника U при увеличении тока нагрузки I объясняется падением напряжения на его внутреннем сопротивлении r₀.

У идеального источника ЭДС внутреннее сопротивление r₀ << R_н (приближенно r₀0). В этом случае его вольт-амперная характеристика представляет собой прямую линию, следовательно, напряжение U на его зажимах постоянно (U=E) и не зависит от величины сопротивления нагрузки R_н.

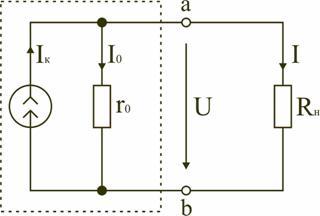

Источник тока, заменяющий реальный источник электрической энергии, характеризуется неизменным по величине током I_к, равным току короткого замыкания источника ЭДС , и внутренним сопротивлениеr₀, включенным параллельно.

Стрелка в кружке указывает положительное направление тока источника. Для данной цепи запишем соотношение по первому закону КирхгофаI_к = I₀ + I;.

В этом случае вольт-амперная (внешняя) характеристика I(U) источника тока определится соотношением I = I_к - I₀ = I_к - U/r₀

Уменьшение тока нагрузки I при увеличении напряжения U на зажимах ab источника тока, объясняется увеличением тока Iо, замыкающегося в цепи источника тока.

В идеальном источнике тока r₀>>R_н. В этом случае можно считать, что при изменении сопротивления нагрузки R_н потребителя Iо0, а II_к. Тогда вольт-амперная характеристика I(U) идеального источника тока представляет прямую линию, проведенную параллельно оси абсцисс на уровне I = I_к = E/r₀.

4Расчет электрических цепей методом упрощения схем

Этот метод применяется для не очень сложных пассивных электрических цепей, такие цепи встречаются довольно часто, и поэтому этот метод находит широкое применение. Основная идея метода состоит в том, что электрическая цепь последовательно преобразуется ("сворачивается") до одного эквивалентного элемента, как это показано на рис., и определяется входной ток. Затем осуществляется постепенное возвращение к исходной схеме ("разворачивание") с последовательным определением токов и напряжений.

Последовательность расчёта:

1. Расставляются условно–положительные направления токов и напряжений.

2. Поэтапно эквивалентно преобразуются участки цепи. При этом на каждом этапе во вновь полученной после преобразования схеме расставляются токи и напряжения в соответствии с п. 1.

3. В результате эквивалентного преобразования определяется величина эквивалентного сопротивления цепи.

4. Определяется входной ток цепи с помощью закона Ома.

5. Поэтапно возвращаясь к исходной схеме, последовательно находятся все токи и напряжения.
