Феррорезонанс напряжений

Выполнил: студент УИТ-21

Захарочкин А.П.

Проверил: ассистент

Олькова В. Б.______

“___”_______2002 г

2002

Цель работы: исследование цепи, состоящей из последовательно соединённых катушки со стальным сердечником и конденсатора, изучение триггерного эффекта.

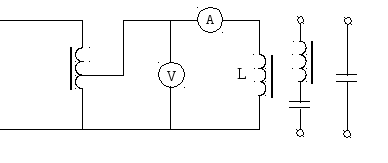

Схема установки:

220 V

I, A	0.5	0.75	1	1.25	1.5	1.75	2.5	3	4	5
U,V	51.5	76	90	110	119	123	130	134	142	148

Результаты эксперимента:

Таблица № 1. С включением нелинейной индуктивности.

Таблица №2. C подключением линейной ёмкости:

I, A	0	1,3	2,6
U,V	0	70	140

I, A	0	1.1	3.73	0.15	2.75
U, V	0	44	44	15	15

Таблица №3 С подключением нелинейной индуктивности и линейной ёмкости. (Феррорезонанс).
