Компьютерное проектирование в системе AutoCAD

страница 21

Блоки

Блоком называется совокупность связанных объектов чертежа, обрабатываемых как единый объект. Объединение объектов в блоки облегчает повторное использование их как внутри одного чертежа, так и в других чертежах.

Блоки могут состоять из объектов, изначально находившихся на различных слоях и имевших различные цвета, типы линий и веса линий. Хотя вставляемый блок всегда размещается на текущем слое, для каждого объекта, входящего в блок сохраняется информация об исходных слоях, цветах и типах линий. Пользователь может сохранять исходные свойства объектов блока или использовать настройки текущего слоя и текущие значения цвета, типа и веса линий.

Созданиеблока

команда: BLOCK (B) меню: Draw > Block > Make…

лента > вкладка Insert > панель Block

1.Выделить объекты для создания блока.

2.Вызвать команду создания блока.

3.В диалоговом окне Block Definition в поле Name ввести имя блока.

4.В разделе Basepoint задать координаты базовой точки вставки

5.В разделе Objects отметить опцию Convert to block. В данном случае выбранные объекты сконвертируются в блок.

Опция Delete – блок записывается в базу чертежа, исходные объекты удаляются.

Опция Retain – блок записывается в базу чертежа, исходные объекты остаются без изменений.

6.Нажать ОK.

Вставка блока.

команда: INSERT (I) меню: Draw > Block > Make…

лента > вкладка Insert > панель Block

При вставке блока пользователь указывает точку вставки, масштабные коэффициенты и угол поворота.

1.Выполнить команду.

2.Указать точку вставки.

При необходимости получения симметричного блока можно воспользоваться масштабным коэффициентом -1, по выбранной оси.

Редактор блоков (Block Editor)

команда: BEDit (BE)

меню: Tools > Block Editor

лента > вкладка Insert > панель Block

С помощью редактора блоков можно редактировать блоки, добавлять в блоки функции динамического изменения. Редактор блоков содержит все необходимые инструменты для добавления в блоки интеллектуальных возможностей и достижения большей гибкости в работе.

Для редактирования блоков также можно выполнить двойной щелчок по нужному блоку, в открывшемся диалоговом окне Edit Block Definition нажать ОK. После этого блок будет отображаться в редакторе блоков.

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD

страница

22













Размеры



















Нанесение размеров









меню Dimension

лента Annotate > вкладка Dimensions





Linear dimension

Aligned dimension



Arc Length

DIMLINEAR

DIMALIGNED



DIMARC

установка линейных размеров

установка параллельных размеров

установка длины дуги

Ordinate

Radius

DIMORDINATE

DIMRADIUS

установка значений координат

установка размера радиуса

Diameter

Angular

DIMDIAMETER

DIMANGULAR

установка размера диаметра

установка угловых размеров

Jogged

DIMJOGGED

установка размера радиуса с изломом

Quick Dimension

QDIM

команда предназначена для быстрого создания группы однотипных размеров или для быстрого построения базовых размеров и размерных цепей

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD

страница 23

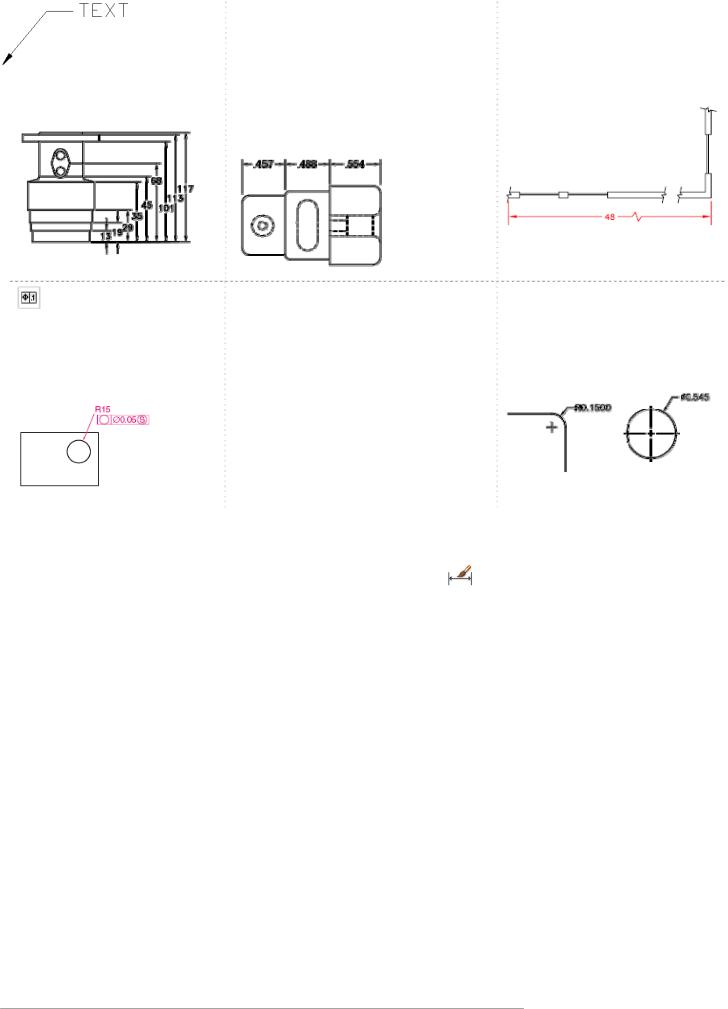

Baseline

DIMBASELINE

позволяет от одной и той же базовой точки построить несколько линейных размеров

Tolerance TOLERANCE

формирует обозначение допуска в виде нескольких рядов прямоугольников

Continue

DIMCONTINUE

позволяет построить группу продолжающих друг друга линейных размеров – размерная цепь

Leader

QLEADER

строит выноску, которая состоит из выносной линии, начинающейся стрелкой и заканчивающихся одной либо несколькими строками текста или мультитекста

Jog Line

DIMJOGLINE

позволяет создать разрыв на нанесенном размере

Center Mark DIMCENTER

установка маркер центра окружности или дуги

Размерный стиль

команда: dimstyle (DIMST) меню: Format > Dimension Style… вкладка Annotate > панель Dimensions>

Размерный стиль - это именованный набор размерных параметров, управляющих внешним видом размеров, например стилем стрелок, расположением текста и т.д. Использование размерных стилей позволяет быстро форматировать размеры, обеспечивая их соответствие различным стандартам.

С помощью Design Center пользователь имеет возможность импортировать размерные стили из других чертежей.

Настройка машиностроительного размерного стиля.

См. Приложение «Примеры постановки размеров ЕСКД ГОСТ 2.307-68»

В диалоговом окне Dimension Style Manager нажать кнопку New для создания нового стиля или Modify для редактирования существующего.

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD

страница

24



Постановка размера от



базы=10







Отступ от объекта = 0

Излом при простановке радиусов=90







Установить

требуемый











текстовый стиль





Высота

текста

при



Выравнивание



по

печати















размерной линии





















Выравнивание

по

Iso









Standard («полочки»)

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02





Компьютерное проектирование в системе AutoCAD

страница 25

Вынесение стрелок или размерного

текста за пределы выносной линии

Масштабный коэффициент



равный масшабу печати!!!



Размер на выноске



Доопределение размерного стиля.



1.В диалоговом окне Dimension Style Manager выделить стиль, который необходимо доопределить.

2.Нажать кнопку New. В появившемся диалогом окне в категории Use for.. выбрать тип доопределяемого размера.

3. Внести изменения в доопределяемый стиль.

Выравнивание по размерной линии

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD

страница 26

Настройка архитектурного размерного стиля.

Размерная линия за пределы выносной

Постановка размера от базы=10

Фиксированная длинна выносных линий

Тип маркеров размерной линии (засечки):

Architectural tickOblique

Излом при простановке радиусов=90

Установить требуемый текстовый стиль

Высота текста при печати

Выравнивание по размерной линии

Выравнивание по Iso Standard («полочки»)

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD

страница 27

Вынесение стрелок или размерного текста за пределы выносной линии

Масштабный коэффициент равный масшабу печати!!!

Размер на выноске

Для архитектурного стиля требуется доопределение: угловые, радиусы и диаметры. Необходимо установить вместо засечек стрелочки за закладке Symbol and Arrows.

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_______________________________________________________________________________________

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD

страница 28







Контура и штриховки











Построение контуров





команда: BOUNDARY (BO) меню: Draw > Boundary…





лента > панель Draw





Штриховка объектов

команда: HATCH (H) меню: Draw > Hatch… лента > панель Draw

1.Вызовите команду Hatch, откроется диалоговое окно Hatch and Gradient.

2.Щелкните по кнопке , в разделе Pattern. По наглядным изображениям выбрать один из стандартных образцов.

3.Задайте угол наклона линий (Angle) штриховки.

4.Настройте масштаб штриховки (Scale).

5.Нажмите кнопку Add: Pick points (Добавить: точки выбора) и на чертеже укажите точку внутри каждой области, которую требуется заштриховать, и нажмите <Enter>. Или нажмите кнопку Add: Select objects (Добавить: точки выбора) и выберите объекты, которые необходимо заштриховать. Для завершения выбора нажмите <Enter>.

6.Для предварительного просмотра нажмите кнопку Preview (Предварительный просмотр). Если результат штриховки устраивает, то нажмите <Enter> или нажмите <Esc>, чтобы вернуться к настройкам.

Associative (Ассоциативная) Ассоциативная штриховка привязывается к внешнему контуру, т.е. при изменении контура штриховка будет автоматически пересчитываться.

Separate hatches (Создавать отдельные штриховки) позволяет создавать независимыми штриховки для зон, не имеющих общих частей.

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD

страница 29









Таблицы













Создание таблицы





команда: TABLE

меню: Draw > Table…

лента > панель Annotation

1.Выполните команду.

2.В диалоговом окне Insert Table (Вставка таблицы) выберите в списке стиль таблиц. Переключатель Start from empty table создает пустую таблицу.

3.Задайте число и ширину столбцов (Columns).

4.Задайте число и высоту строк (Data Rows).

5.Нажмите OK и расположите таблицу в соответствии с выбранным способом на чертеже.

Редактирование таблицы

Выделить таблицу

Щелчок ЛКМ на внешней рамке



таблицы





Выделить ячейку

Щелчок ЛКМ в ячейке





Изменение содержимого ячейки

Двойной щелчок ЛКМ в ячейке





Выделение смежных ячеек

Растащить рамку по нужным ячейкам





Если выделить таблицы, то на ленте появится вкладка Table (Таблица).

Сее помощью можно выполнить следующие действия.

Редактирование строк и столбцов;

Объединение и отмена объединения ячеек;

Изменение внешнего вида границ ячеек;

Изменение формата и выравнивания данных;

Блокировка и разблокировка редактирования для ячеек и т.д.

Для настройки высоты и ширины ячеек таблицы используйте панель Properties из контекстного меню выделенной ячейки (ячеек).

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD

страница 30





Создание стиля таблицы

команда: tablestyle

меню: Format > Table Style… лента > панель Annotation >

1.Выполните команду.

2.В диалоговом окне Tyble Style нажмите кнопку New…

3.Задайте имя новому стилю таблицы, нажмите Continue.

4.В диалоговом окне New Table Style задайте необходимые стили ячеек таблицы.

Доступные для настройки стили ячеек в таблице

Основные группы настройки стиля ячеек

5. Нажмите ОК.
