Компьютерное проектирование в системе AutoCAD

страница 1





Знакомство с интерфейсом

Панель быстрого доступа (Quick Access Toolbar)

Меню File…

Настройка

панели





быстрого доступа

Печать (Plot)

Строка меню программы

(Show Menu Bar)

Вернуть (Redo)



Отменить (Undo)



Сохранить (Save)



Открыть(Open)



Создать (New)



Инфоцентр (InfoCenter)

Справочная информация.

Лента (Ribbon)

Лента состоит из вкладок и панелей. Каждая вкладка содержит множество панелей, и каждая панель содержит множество инструментов.

Рабочая зона

Рабочая зона может отображать пространство модели (Model) и пространство макета (Layout). Переключаться между пространствами позволяют кнопки в строке состояния:

- пространство модели (Model)

- пространство макета (Layout)

Строка состояния (Status Bar)

Режимы работы AutoCAD Текущие клоординаты курсора

Полноэкранный режим [CTRL]+[0]

Закрепить панели Рабочее пространсво Аннотативность

Способы просмотра чертежа Переключение Модель/Компоновка (макет)

Переключение пространства Модель/Лист

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD

страница 2





Командная строка (Command Bar)

Командная строка служит для ввода команд и ведения диалога с системой, уточняющего действие этой команды.

F2открыть/закрыть окно командной строки.

















Выполнение команды AutoCAD начинается после

ЗАМЕЧАНИЕ





нажатия

кнопки

на

панели

инструментов, ленте, выбора пункта меню. Для





ввода команды с

клавиатуры









необходимо напечатать имя команды в

Если

вы

собираетесь

командной

строке

и

нажать

клавишу <Enter> или <Пробел>.



несколько

раз

подряд









Синтаксис команды





выполнять

одну и

ту же













команду,

воспользуйтесь









Command:

имя

команды

[параметры]

<параметр по умолчанию>

командой MULTIPLE.



Command:

приглашение системы









AutoCAD к вводу команды;

Параметры

дополнительные









сведения,

позволяющие

уточнить действие команды;

















В угловых скобках <...> указывается параметр, предлагаемый системой по умолчанию.







Во время выполнения команды содержимое командной строки дублируется также в синем окошке подсказок рядом с курсором, если включен режим динамического ввода - DYN.

Чтобы воспользоваться параметром, можно:

ввести с клавиатуры заглавную букву названия параметра и нажать <Enter> или <Пробел>;

выбрать опцию при помощи контекстного меню, вызванного правой кнопкой мыши;

нажать клавишу <> на клавиатуре и выбрать необходимую опцию в списке (если включен режим динамического ввода - DYN).

Чтобы воспользоваться параметром по умолчанию, необходимо нажать <Enter> или <Пробел>. <Esc> - отмена выполнения команды.

Повтор команды

Для повторения последней команды необходимо:

нажать клавишу <Enter> или <Пробел> в ответ на приглашение системы Command: ;

выбрать команду Repeat (Повторить) или Recent Input (Последний ввод) в контекстном меню;

использовать клавиши управления курсором <> и <>.

Команда OOPS

Команда восстанавливает удаленный объект. Действует по отношению к самой последней команде удаления (команда ERASE) графического объекта, причем между командой удаления и командой OOPS может быть сколько угодно промежуточных команд.

Прозрачные команды

Команды (HELP, ZOOM, PAN, REDRAW и др.), которые можно вызвать во время выполнения другой команды называют «прозрачными».

‘CAL

‘FILTER

‘LTSCALE

‘SETVAR

‘COLOR

‘ID

‘ORTHO

‘STYLE

‘DDPTYPE

‘ISOPLANE

‘OSNAP

‘UNITS

‘DRAGMODE

‘LIMITS

‘PAN

‘ZOOM

‘GRID

‘LINETYPE

‘REDRAW











195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD

страница 3









Использование мыши с колесиком















Вращение колесика

- увеличение или уменьшение экранного изображения













Нажатие и удержание колесика

- панорамирование изображения













Двойной щелчок по колесику

- все объекты вписываются в границы экрана











Выделение объектов

Добавление в набор

Левая Кнопка Мыши (ЛКМ)





Рамка (включающая рамка)

Слева-направо (синяя)





Секущая рамка

Справа-налево (зеленая)





Исключение из набора

SHIFT+ЛКМ





Снять выделение с объектов

<Esc>





_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

Виды координат

Декартовы (прямоугольные) координаты

X,Y





Полярные координаты

r<α





Абсолютные координаты

#X,Y; #r<α

(явный ввод при включенном режиме DYN)







Относительные координаты*

@X,Y; @r<α

(явный ввод при выключенном режиме DYN)







* Если включен режим динамического ввода DYN для ввода относительных значений перед координатами знак @ не ставится.

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD

страница 4

Режимы работы AutoCAD

или

SNAP – привязка с заданным шагом

GRID – настройка и отображение сетки

ORTHO – ортогональный режим. Для временного включения или отключения режима ORTHO нажмите и удерживайте клавишу временной отмены, <Shift>.

POLAR – задание углов полярного отслеживания. OSNAP – режим объектной привязки.

OTRACK – режим отслеживания объектных привязок.

DUCS – динамическая смена координат (используется при работе с 3D-моделями)

DYN – динамический ввод. Режим динамического ввода позволяет в процессе выполнения команды черчения на экране динамически отслеживать координаты перемещения курсора.

LWT – режим отображения толщин линий.

QP – «быстрые свойства». Отображение определенных свойств выделенного объекта на плавающей панели.

Метод черчения «направление расстояние»

Если задана начальная точка, то для ввода координат точки, отстоящей от нее на заданное расстояние и в заданном направлении, необходимо вначале переместить графический курсор в желаемом направлении, а затем напечатать в командной строке требуемое расстояние.

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD

страница 5





Объектная привязка – OSNAP

<F3>

Настройка постоянной привязки осуществляется щелчком правой кнопки мыши по кнопке Object Snap или через диалоговое окно Drafting Settings во вкладке Object Snap.

Для одноразового использования какого-либо типа объектной привязки в процессе выполнения команды используют контекстное меню с нажатой клавишей [SHIFT]/



определение конечных точек и вершин объектов

Endpoint









определение точек вставки текста, атрибута или блока

Insertion









определение точек середины отрезка, дуги, полилинии и т.п.

Midpoint









определение точки на объекте, которая при соединении с последней точкой образует

Perpendicular

нормаль к выбранному объекту









определение координат точек центра окружности, дуги или эллипса

Center









определение координат точки на окружности или дуге, которая при соединении с

Tangent

последней точкой образует касательную к объекту









определение положения точечных объектов

Node









определение точки на объекте, являющейся ближайшей к позиции

Nearest









определение точек пересечения координатных осей с окружностью, дугой или эллипсом

Quadrant









определение точки воображаемого пересечения линий или границ областей (при выборе

App. intersection

пересечений в 3D-пространстве)







определение точек пересечения двух объектов

Intersection









определение точки на линии, которая при соединении с последней точкой образует линию,

Parallel

параллельную выбранной линии









определение точки на предполагаемом продолжении линий и дуг

Extension









определение точки на объекте, которая при соединении с последней точкой образует

Perpendicular

нормаль к выбранному объекту







195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD

страница 6























Объектное отслеживание – OTRACK

















<F11>

















Если

на

короткое

время







задержать

курсор

на

характерной

точке объекта (привязке), то в







этой точке появится небольшой значок

«+».























В дальнейшем эта точка будет







использоваться системой

в качестве

базовой



при

определении







параметров

линии

отслеживания.

Таких

точек

может

быть







несколько.







Операция FROM

















Операция

FROM

избавиться от







неудобства

построения

временных

























линий. Пользуясь ею, можно указывать точки, отстоящие от существующей на некоторое расстояние в заданном

направлении.



















Воспользоваться этим средством можно следующим образом:

1.Запустите какую-нибудь команду вычерчивания графического элемента.

2.Введите команду From. [Enter]

3.Укажите точку (base point), относительно которой планируется смещение новой в данном случае.

4.Задайте смещение (Offset) в формате относительных координат. Например, @10,-10.

5.Продолжайте дальше выполнение основной команды.

Регенерация чертежа (Re или Regenall)

команда: REGEN (RE)

меню: View > Regen

Для ускорения работы с документом в AutoCAD применяется оригинальная технология «виртуального экрана». На «виртуальном экране» растеризуется только часть документа.

При достижении границы «экрана» AutoCAD не дает просмотра отсутствующей зоны, поэтому для регенерации ему требуется вызов специальной команды REGEN.

Также если при увеличении гладкость дуг и окружностей теряется или не удается увеличить или уменьшить изображение выше или ниже какого-либо предела, можно выполнить регенерацию изображения. Эта команда также используется для удаления лишних пикселов помех.

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD страница 7

Построения

Линия Line (L)

меню: Draw > Line лента > панель Draw

1.Укажите первую точку

2.Укажите следующую точку [Отменить]:

3.Укажите следующую точку или [Закрыть/Отменить]:

Для того, чтобы завершить построение ломаной линии, необходимо нажать <Enter> или <Пробел>.

Окружность – CIRCLE (С)

меню: Draw > Circle

лента > панель Draw

указать

центр

указать

центр

Последовательно

окружности



окружности



указать три точки

указать

радиус

указать диаметр



окружности





окружности









Указать

первую

и

указать

первую

Последовательно

вторую точку диаметра

касательную



указать

три

окружности



указать

вторую

касательные









касательную



окружности





















указать

радиус











окружности







Многоугольник – POLygon (РOL)

меню: Draw > Polygon

лента > панель Draw

1.Укажите количество сторон многоугольника:

2.Указать центр многоугольника

3.

Вписанный [Inscribed in

3.

Описанный [Circumscribed about circle]



circle]



4.

Указать радиус описанной окружности







4.

Указать

радиус







вписанной окружности





195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD

страница 8





прямоугольник – RECtangle (REC)



меню: Draw > Rectangle

лента > панель Draw



1.Укажите первый угол прямоугольника

2.Укажите координаты диагонального угла прямоугольника

Вспомогательные линии Construction Line, XLINE (XL)

меню: Draw > Construction Line

лента > панель Draw

Вспомогательные построения, которые используются как база при вычерчивании контурных линий.

1.Выполнить команду

2.Указать первую точку на линии

3.Указать вторубю точку на линии

Опции

[Нor] построение горизонтальных вспомогательных линий через указанную точку. [Ver] построение вертикальных вспомогательных линий через указанную точку.

[Аng] используется, если необходимо построить вспомогательную линию под определенным углом к оси X.

[Вisect] используется, если необходимо построить вспомогательную линию, делящую заданный угол пополам (биссектрису угла).

[Оffset] позволяет построить вспомогательную линию, параллельную выбранному объекту и проходящую через заданную точку.

Построение дуг – Arc (ARC)

меню: Draw > Arc

лента > панель Draw













195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD страница 9

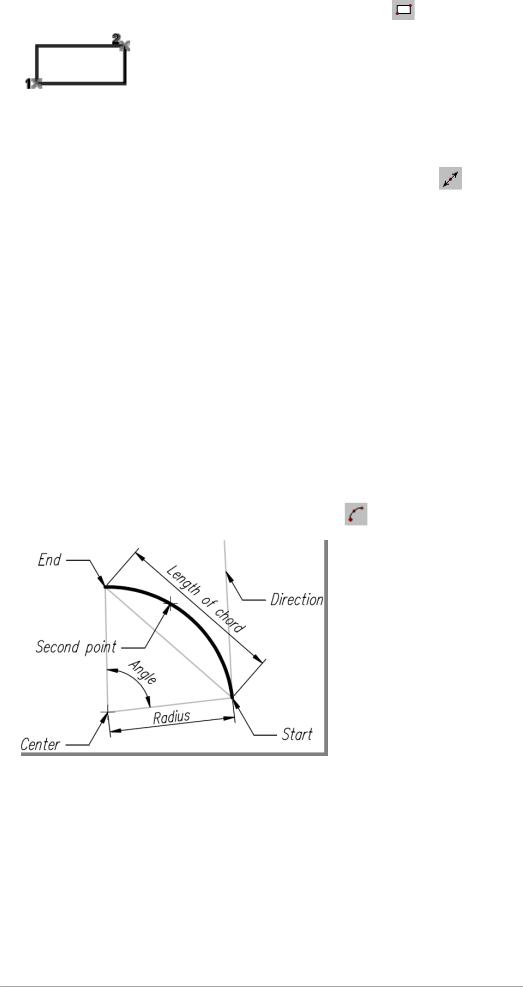

Система AutoCAD позволяет строить дуги окружности различными способами, в зависимости от известных параметров:

по трем различным точкам (3 Points);

по начальной точке, центру и конечной точке (Start, Center, End);

по начальной точке, центру и углу (Start, Center, Angle);

по начальной точке, центру и длине хорды (Start, Center, Length);

по начальной точке, конечной точке и радиусу (Start, End, Radius);

по начальной точке, конечной точке и углу (Start, End, Angle);

по начальной точке, конечной точке и начальному направлению (Start, End, Direction);

по центру, начальной точке и длине хорды (Center, Start, Length);

по центру, начальной точке и конечной точке (Center, Start, End);

по центру, начальной точке и углу (Center, Start, Angle);

как продолжение отрезка или дуги (Continue).

Полилиния – Polyline, PLINE (PL)

меню: Draw > Arc лента > панель Draw

Полилиния представляет собой объект, в котором комбинируются линейные сегменты и дуги. Интересным и полезным свойством, присущим полилиниям, является ширина, которая позволяет чертить линии и дуги разной толщины.

[Width] изменение толщины последующего сегмента, при этом необходимо ввести толщину в начальной и в конечной точках сегмента.

[Halfwidth] изменение половины толщины последующего сегмента.

[Undo] используется, если необходимо отказаться от последнего вычерченного сегмента полилинии.

[Length] используется, если необходимо следующий сегмент вычертить под тем же углом, что и предыдущий (если предыдущая линия — дуга окружности, то линия будет касательная к ней).

[Сlose] используется, если необходимо соединить начальную и текущую точки полилинии и завершить команду.

[Аrc] используется, если необходимо перевести команду в режим вычерчивания дуг окружностей, при этом список параметров команды изменяется на следующий:

Specify endpoint of arc or [Angle/Center/Close/Direction/ Halfwidth/Line/Radius/Second pt/Undo/Width]:

Ответ на запрос по умолчанию: ввести любым известным способом координаты конечной точки дуги окружности. [Аngle] используется для построения дуги окружности при известном центральном угле.

[Second pt] используется для построения дуги окружности по трем точкам. [Radius] используется для построения дуги окружности по известному радиусу. [Line] используется для перехода к режиму вычерчивания отрезков прямых линий.

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02

Компьютерное проектирование в системе AutoCAD страница 10

[Direction] используется для явного задания направления вычерчивания дуги. [Сеnter] используется для явного задания центра дуги окружности. Преобразование объектов в полилинию

Команда Spline SPLINE (SPL)









меню: Draw > Spline

лента

>



панель Draw



Сплайн – это гладкая волнистая линия,



служащая для обозначения

линий

обрыва или линий разграничения вида и



разреза.



1.

Выполнить команду











2.

Указать последовательно точки



через которые должен

пройти



сплайн. Затем нажать [ENTER].



















3.Указать касательную (определяет кривизну) в начальной точке сплайна.

4.Указать касательную в конечной точке сплайна.

Точки - POINT

меню: Draw > Point

лента > панель Draw

Объекты типа point используются в чертеже для ссылки. понадобиться обозначить на чертеже центр круга, дуги или отметить точку, которая будет использоваться позже для

Например,

вам

может

эллипса.

Иногда

полезно

вставки другого объекта.



Для изменения типа и размера точки необходимо вызвать диалоговое окно Point Style: меню Format > Point Style.

Панель запросов Inquiry

Панель Utilities (Запрос), находящаяся во вкладке Home содержит кнопки справочных операций Measure.

Distance (Расстояние) – измерение расстояния между двумя точками; Area (Площадь) – измерение площади и периметра;

Region/Mass Properties (Геометрия и масса) – измерение объема, площади поверхности и других свойств твердых тел;

QuickCalc (БыстрКальк) – вызов калькулятора;

List (Список) – вызов списка свойств выделенных объектов; ID Point (Координаты) – вывод координат точки;

Time (Время) – вывод информации о времени работы над чертежом.

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

_________________________________________________________________________________________________________

____________________________________________________________________________________

195220, Санкт-Петербург, ул. Обручевых, 1

www.avalon.ru, ФПС СПбГПУ тел. 703-02-02
