7.10. Текстуры отожженных металлов. Экспериментальные наблюдения

В ГЦК металлах в результате первичной рекристаллизации, а точнее  после отжига при средних температурах, при которых полигонизация и рекристаллизация могут быть конкурирующими процессами, формируется кубическая текстура (100)[001]. Кроме того, может наблюдаться сочетание кубической и ряда других ориентировок. Часто встречается более слабая ориентировка (122)[]. Принято считать, что ее дают двойники отжига в зернах, имеющих кубическую текстуру.

Таким образом, можно видеть, что после отжига в ГЦК металлах формируется текстура, которая очень похожа на текстуру деформации для центральных слоев или для поверхностных при малом трении на контакте «металл  обрабатывающий инструмент». Текстура отжига (100)[001] является совершенной и очень хорошей для последующей деформации  плоскости легкого сдвига ориентированы под углом 45 к плоскости листа. Металл сам приспосабливается к последующей деформации, нужно лишь помочь ему и не оказать «медвежьей услуги», испортив отжигом благоприятные текстуры.

Кубическая текстура в ГЦК металлах представляет большой интерес для технолога. Давно известно, что сильная кубическая текстура приводит к образованию больших фестонов (утяжек листа) при формовке или вытяжке под углами 0 и 90 к направлению прокатки. В магнитных материалах, например железоникелевых сплавах, кубическая текстура способствует значительному улучшению эксплуатационных свойств.

В серебре высокой чистоты главный компонент текстуры  ориентировка, близкая к (120)[], а в латуни Л70 (30% цинка) преобладают ориентировки (225)[734] или (113)[]. Таким образом, текстуры рекристаллизации сплавов с низкой энергией дефекта упаковки_д.у. в достаточной степени схожи с текстурой деформации с неизбежными отличиями, состоящими в разворотах относительно различных осей на углы до 30. Это обусловлено особенностями микромеханизмов разупрочнения и миграции границ.

При повышении температуры отжига и укрупнении размеров зерен в ГЦК металлах наблюдается тенденция к формированию ориентировки (111). Это хорошо заметно после высокотемпературного отжига тонких листов и фольг.

В ОЦК металлах и сплавах текстуры рекристаллизации в основном сходны между собой. В железе после прокатки с большими обжатиями и отжига при температурах ниже температур фазового превращения происходит следующее изменение текстуры. После завершения первичной рекристаллизации формируется текстура сходная с текстурой прокатки. По мере укрупнения зерен при собирательной рекристаллизации постепенно ослабевает интенсивность ориентировки (100)[011] и усиливаются ориентировки (111)[110] и (112)[110].

Текстура отжига при высоких температурах для ОЦК металлов хорошо изучена на сплавах Fe-Si, в которых отсутствуют фазовые превращения при содержании кремния более 3,8 ат.%. Отсутствие фазовых превращений ОЦК→ГЦК в кремнистом железе позволяет выбирать для отжига достаточно высокие температуры, при которых формируется так называемая ребровая текстура (110)[001], которую называют текстурой Госса.

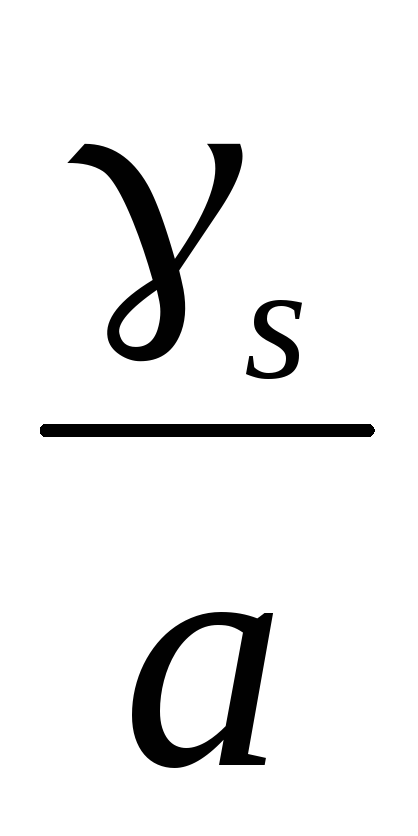

В металлах и сплавах с ГПУ решеткой во многих случаях обнаруживали текстуру рекристаллизации во многом сходную с текстурой прокатки. Отжиг при высоких температурах приводит в результате собирательной или вторичной рекристаллизации к выходу на поверхность листов или фольги базисной плоскости (0001), что обеспечивает минимум напряжений .

Можно видеть, что при отжиге металл, как правило, сохраняет текстуру деформации благоприятную для последующей прокатки. После отжигов при высоких температурах металл так организует процессы структурообразования, чтобы, стремясь к минимуму энергии, вывести на свободную поверхность плоскости, создающие минимальные напряжения , т.е. плоскости легкого сдвига (111) для ГЦК металлов, (110) для ОЦК металлов, (0001) для ГПУ металлов.
