- •Оглавление
- •Глава 3. Дислокации 35
- •Лекция 6 Глава 3. Дислокации
- •3.1. Общие сведения
- •Понятие дислокации
- •Плотность дислокаций, их образование, размножение, движение.
- •3.2. Контур и вектор Бюргерса
- •3.3. Пластическая деформация как движение дислокаций
- •Движение смешанной дислокации
- •Поворот кристаллической решётки при пластической деформации
- •Лекция 7.
- •3.4. Потенциальный барьер для скольжения дислокаций [сила Пайерлса]
- •Значения потенциального барьера для перемещения дислокаций по кристаллической решетке некоторых металлов
- •3 Рис. 3.12. Смещения и деформации около винтовой дислокации.5. Напряжения от дислокации
- •3.6. Энергия дислокации
- •3.7. Сила, действующая на дислокацию
- •Лекция 8
- •3.8. Дислокационные конфигурации
- •3. Взаимодействие скопления с препятствием и длина скопления
- •Длина скопления
- •3.9. Приближение линейного натяжения (определение прогиба дислокации)
- •3.10. Размножение дислокаций при деформации (источник Франка-Рида)
- •Лекция 9. Размножение дислокаций путём многократного поперечного скольжения винтовых дислокаций.
- •3.11. Дислокационные реакции
- •Расщепление дислокаций
- •3.13. Пересечение дислокаций
- •3.14. Полные и частичные дислокации. Расщепленные дислокации и дефект упаковки
- •Лекция 10
- •3.12. Зависимость скорости дислокации от напряжения
- •Движение дислокаций с помощью перегибов.
- •3.15. Упрочнение металла за счет взаимодействия дислокаций с примесями
- •Торможение дислокаций частицами другой фазы.
- •3.16. Экспериментальные методы исследования дислокаций
- •Дислокационный жгут – типичная дислокационная структура для низкотемпературной деформации
- •Итоги главы
3.11. Дислокационные реакции
Р
Рис.
3.27. Дислокационная реакция между двумя
параллельными краевыми дислокациями
с векторами Бюргерса b1
и b2,
в результате которой получается
дислокация с вектором Бюргерса b:
а
– схема объединения дислокаций (АВ и
ВС – плоскости скольжения); б
– треугольник из векторов Бюргерса
Пусть обе дислокации двигались к точке В: первая - с вектором Бюргерса b1 в плоскости со следом АВ, вторая - с вектором Бюргерса b2 в плоскости СВ. При их встрече в точке В происходит слияние их осей вдоль прямой, перпендикулярной плоскости АВС. Вектор Бюргерса дислокации, получившейся в результате такой дислокационной реакции, определяется из условия
b1 + b2 = b. (3.34)
Необходимо помнить, что невязка контура Бюргерса b является вектором, поэтому сложение векторов Бюргерса следует выполнять по правилу параллелограмма или треугольника (см. рис. 3.27,б). Рассмотрим энергетическую выгодность такой реакции в приближении линейного натяжения. Энергия дислокаций 1 и 2 в исходном состоянии (когда расстояние между ними велико и вкладом в энергию от их взаимодействия можно пренебречь) равна:
.
(3.35)
В конечном состоянии
.
Следовательно, слияние дислокации энергетически выгодно при условии

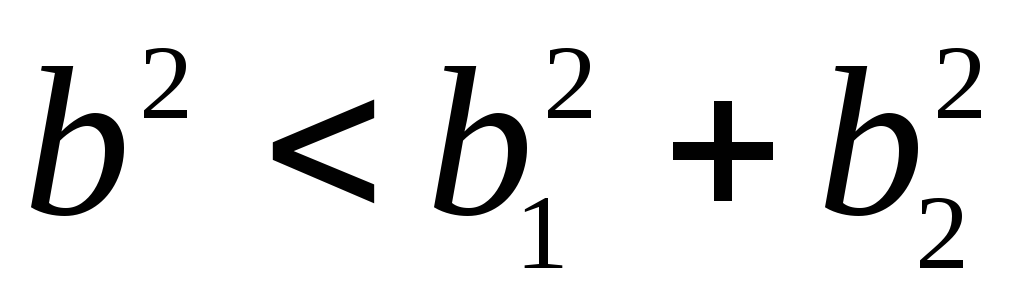

или
,
(3.36)
т. е. если угол между векторами b1 и b2 острый (α<π/2).
В приближении линейного натяжения условие дислокационной реакции всегда будет иметь вид (3.36). Для получения более точного результата надо учесть зависимость энергии от угла между l и b (если дислокации не краевые).
Если в реакцию вступают п параллельных дислокации 1, 2, ..., п с вектором Бюргерса b1, b2, ..., bn, то аналогичный расчет для энергетической выгодности процесса даст
.
(3.37)
Ч
Рис.
3.28. Реакция между пересекающимися
дислокациями: а
– две пересекающиеся винтовые дислокации
образуют участок с вектором Бюргерса
b3,
на котором
прошла реакция; б
– треугольник для определения b3;
в
– образование гексагональной сетки
из винтовых дислокаций
На
рис. 3.28 показан случай другой реакции:
две винтовые
дислокации с
,
пересекающиеся под углом друг к другу.
Если
,

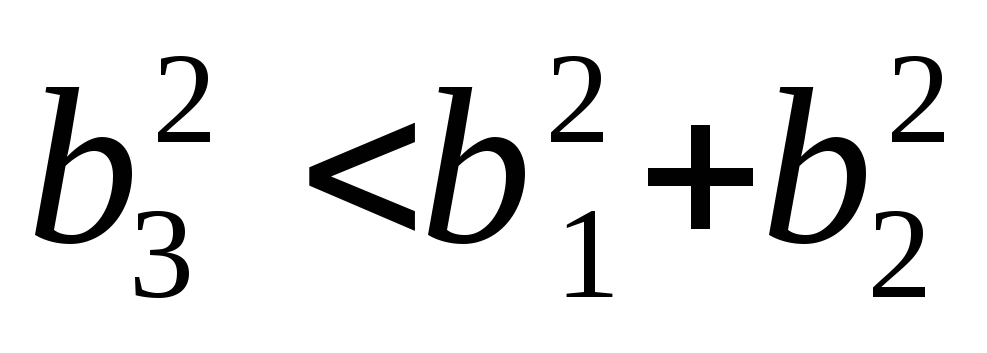

то
энергетически выгоден изгиб
дислокационных линий около точки
пересечения и образование участка, на
котором происходит дислокационная
реакция. Когда
,
этот участок также будет винтовым (см.
рис.3.28,б).
Если дислокации образуют сетки, состоящие из двух семейств винтовых дислокаций, и между ними будет идти реакция, то каждый узел сетки расщепится согласно схеме на рис. 3.28,а. При этом сетка из ромбической превратится в гексагональную (рис. 3.28,в). Если между линиями дислокаций в исходном состоянии был угол 120°, то все гексагональные ячейки сетки будут правильными с равными сторонами и углами по 120°. Такие гексагональные сетки часто наблюдаются в кристаллах.
