2. Составление разбивочного чертежа

После вычисления исходных данных, определяющих положение здания или сооружения на местности, составляют чертеж в масштабе 1:500, 1:1000 или 1:2000. Основой этого чертежа является топографический план участка местности, где строится объект. На этом чертеже показывают пункты разбивочной основы, запроектированное здание или сооружение, значения длин линий и углов, необходимых для определения на местности точек, принадлежащих главным или основным осям.

Пример 1. Выполнить расчет разбивочных элементов для перенесения в натуру проектной точкиАот направленияMN(см. рис. 3.1) при следующих исходных данных:

координаты точки Мразбивочной основы:5031,25 м;4814,37 м;

координаты точки А:5072,50 м;4843,70 м;

дирекционный угол линии МNразбивочной основы114°45¢.

Вычисления производятся в следующей последовательности.

1. Находят разности координат точек начала и конца линии МА:

5072,50-5031,25 = 41,25 м;

4843,70-4814,37 = 29,33 м.

2. Вычисляют величину румба линии МА:

0,71103.

Отсюда находят румб = СВ: 35°25¢и соответствующий ему дирекционный угол35°25¢.

3. Находят величину горизонтального угла:

114°45¢-35°25¢= 79°20¢.

4. Вычисляют расстояние по формулам (3.4) и (3.5):

50,62 м;

50,61 м,

откуда м.

Пример 2. Разбивку углов поворота трассы канала (Уг1, Уг2 и др.), место его примыкания к основному каналу, в точке ПК0, выполняют полярным способом от пунктов 1 и 2 планово-высотного обоснования топографической съемки (рис. 3.2).

Координаты точек планово-высотного обоснования вычислены при выполнении тахеометрической съемки, от них и производится разбивка отдельных участков канала. Для выполнения необходимых расчетов графическим путем от координатной сетки измеряют координаты вершин поворота канала. Результаты приведены в табл. 3.1.

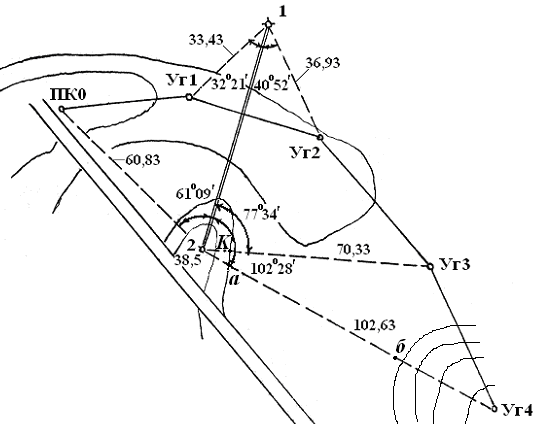

Рис. 3.2. Разбивочный чертеж по выносу на местность участка канала

Т а б л и ц а 3.1

Результаты измерений координат вершин поворота канала

Точка	Координаты
	x	y
Пункт 1	500,00	500,00
Пункт 2	432,52	477,23
ПК0	477,00	435,60
Уг1	478,80	474,20
Уг2	465,90	514,20
Уг3	425,40	547,10
Уг4	380,30	565,20

Результаты вычислений приведены в табл. 3.2, где в графах 2 – 7 представлены координаты точек и приращения координат. В графах 8 – 10 записаны результаты вычислений тангенсов румбов и румбы направлений, образованных точками планового обоснования, которые закреплены на местности, и углами поворота трассы. Например, тангенс направления линии пункт 2 – ПК0 (см. рис. 3.2) равен

.

Знаки приращений координат определяют название румбов. По величине и названию румба определяют соответствующий дирекционный угол линии. Горизонтальный угол, который необходимо отложить на местности теодолитом от линии 2 – 1 по направлению 2 – ПК0, вычисляют из разности дирекционных углов этих линий. Если величина дирекционного угла для правой линии окажется меньше, чем для левой, то к ней добавляют 360:

.

Вычисление длин линий от точек планового обоснования до углов поворота производят по формуле

.

Приближенным контролем является сравнение полученных измерений в результате вычислений углов и линий с измеренными значениями на плане.

При вычислении получены лишь горизонтальные проложения линий. В натуре откладывают линии с учетом угла наклона. Для этого определяют поправку за наклон линии, которая равна, где– превышение, определяемое разностью отметок концов линии. Тогда откладываемое на местности расстояние.

Если вдоль линии имеются участки с переменными уклонами, например, линия пункт 2 – Уг4, то поправки вводятся отдельно для каждого участка. При уклонах менее 0,02 – 0,03 ввиду малости поправки не вводят. Пример вычисления приведен в табл. 3.3.

Т а б л и ц а 3.2
