ЦЕЛЬ РАБОТЫ: исследование трехфазных цепей при соединении приемников электрической энергии звездой и треугольником, основных уравнений, анализ режимов аналитическим методом и с помощью топографических диаграмм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ И ОБОРУДОВАНИЯ:

1. Амперметр Э59, класс точности 0,5,I=[0;2] A

2. Вольтметр V3-10А, класс точности 4,U=[0;300B]

Задание 1. Исследование трехпроводной цепи при соединении приемников по схеме "звезда". Собрали следующую схему:

Рис 1. Тумблеры К11 и К12, отключили, остальные включены

Режим

Данные эксперимента

Iа,А

Ib,A

Ic, А

UА, В

UБ, В

UС

UnN,В

Uab, В

ubc, В

Uca, В

Симметричный

0,33

0,31

0,32

132

139

134

0

232

232

232

Перегрузка фазы Б

0,37

0,51

0,36

161

89

162

42

230

227

232

Перегрузка фаз Б,С

0,37

0,55

0,44

161

97

150

34

230

228

232

Обрыв фазы Б

0,31

0

0,3

137

203

96

68

232

229

232

Короткое замыкание Б

0,46

0,8

0,44

231

0

231

231

131

232

235

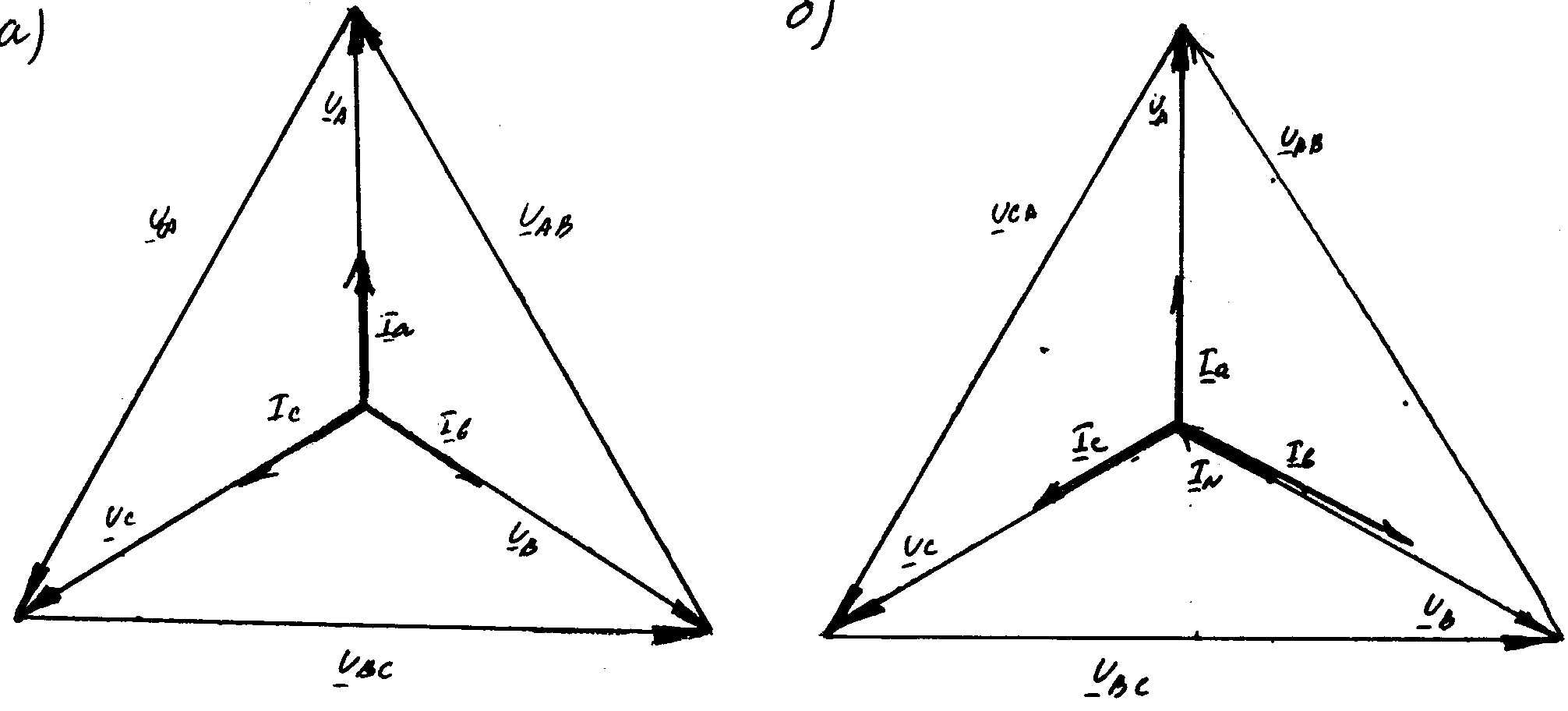

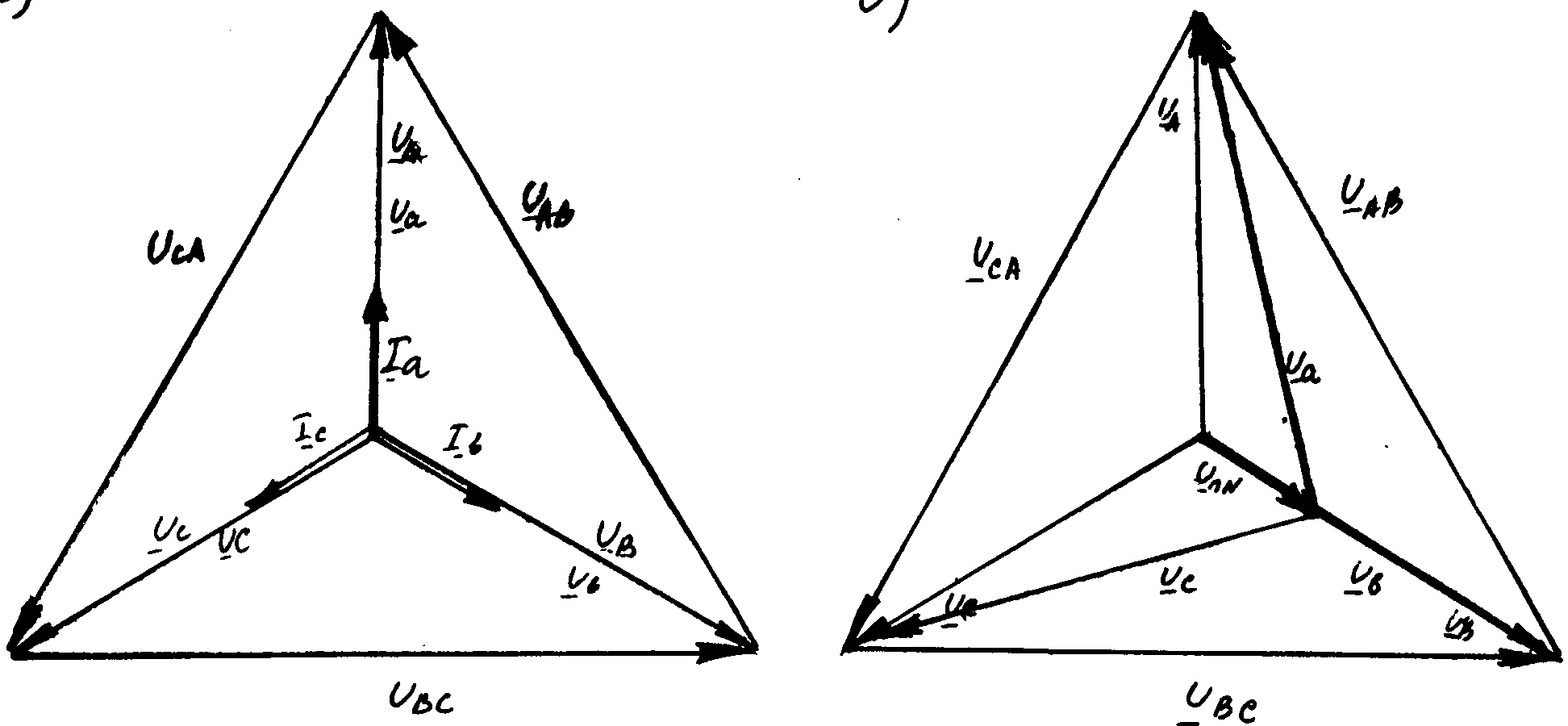

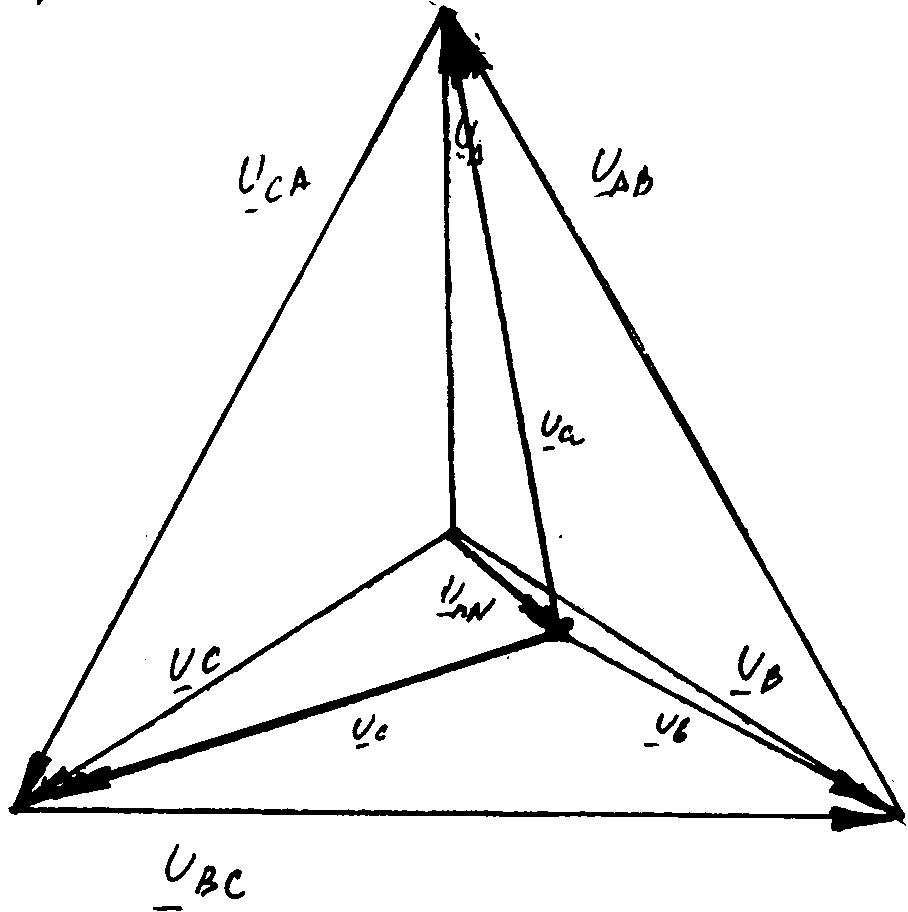

В соответствии с этими данными строим векторные диаграммы токов и напряжений для каждого случая.

Масштаб: mV = 30 В/см, mI = 0,2 А/см

Задание № 2. Исследование трехфазной четырехпроводной цепи при соединении проводников по схеме "звезда".

В собранной в первом опыте схеме мы включили тумблер К.12, т.е. получили трехфазную четырехпроводную цепь и привели в действие нейтральный провод. В данном случае аналогично заданию № 1 мы сняли показания приборов для разных режимов работы схемы и результаты занесли в таблицу:

Режим

Данные эксперимента

Iа,А

Ib,A

Ic, А

UА, В

UБ, В

UС

UnN,В

Uab, В

ubc, В

Uca, В

Симметричный

0,34

0,3

0,33

0

137

134

135

236

235

237

Перегрузка фазы Б

0,34

0,55

0,33

0,22

137

133

135

236

234

237

Перегрузка фаз Б,С

0,34

0,65

0,41

0,26

137

133

135

236

235

237

Обрыв фазы Б

0,34

0

0,33

0,34

137

135

135

237

236

237

Задание 3.

Иследование трехфазной цепи при соединении приемников по схеме “треугольник”.

Схема эксперимента на рис. 2. Включены все тумблеры.

Режим

Данные эксперимента

Iа,А

Ib,A

Ic, А

UЛ

Iab, В

Ibc, В

Ica, В

Симметричный

0,81

0,78

0,77

236

0,47

0,42

0,45

Перегрузка фазы БС

0,81

1,18

1,2

235

0,51

0,89

0,45

Обрыв фазы БС

0,8

0,47

0,45

236

0,46

0

0,45

Обрыв линейнного провода Б

0,76

0

0,76

108

0,3

0,3

0,45

Рис.2

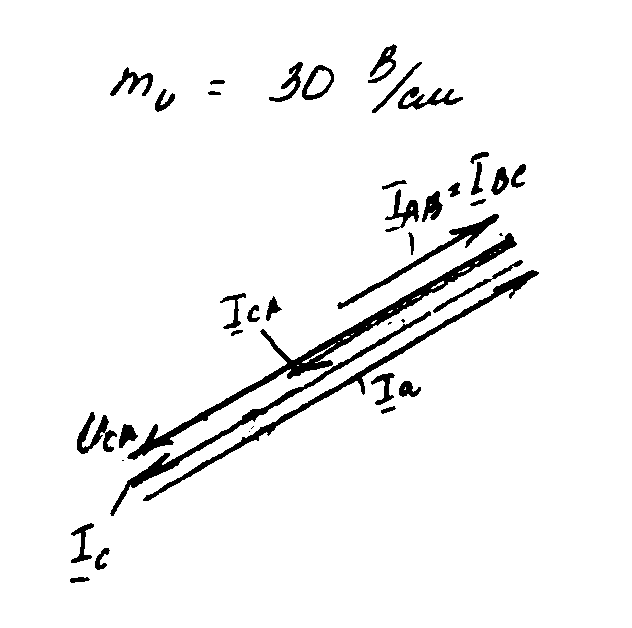

Масштаб: mV = 30 В/см, mI = 0,2 А/см

Государственный комитет по высшему общему профессиональному образованию РФ

Балаковский Институт Техники Технологии и Управления

Кафедра: ОФЭ

Факультет: Инженерно- строительный

Лабораторная работа №4

Выполнил: студент группы УИТ-23

Денисов Д.С.

Принял: Яковлева Н.В.

Балаково 1999
