Министерство высшего и профессионального образования Российской Федерации

Саратовский государственный технический университет

Балаковский институт техники технологии и управления.

Лабораторная работа по предмету:

«Теоретические основы электротехники»

Исследование электрической цепи со взаимной индуктивностью.

Выполнили:

студенты группы УИТ-32

Бнатов М.., Тополев А.,

Соловьев А., Мартынова Л.,

Большакова А.

Балаково 2005.

Цель работы: исследование индуктивно связанных катушек при последовательном, трансформаторном включении.

Перечень оборудования.

На стенде расположены индуктивно связанные катушки L₁ и L₂, измерительный комплект К 505, лабораторный автотрансформатор, вольтметр электромагнитный с классом точности 0,5, пределы 150÷300 В, №24764.

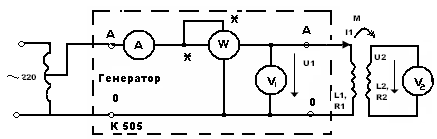

Электрическая схема установки.

1. Собираем схему установки.

2. Устанавливаем напряжение U на первичной обмотке и снимаем показания приборов. По данным измерениям рассчитываем R₁,L₁, взаимную индуктивность М. Меняем катушки местами и повторяем опыт. По данным измерения рассчитываем R₂, L₁, взаимную индуктивность М. Результаты сводим в таблицу 1.

Таблица 1.

Номер опыта	Данные измерений				Расчетные данные
	U1, В	U2, В	I, A	P, Вт	R1, Ом	L1, Гн	R2, Ом	L2, Гн	М, Гн
1	62	101	1	21	21	0,186	----	----	0,322
2	100	50	0,42	10	----	----	56,7	0,736	0,379

Рассчитываем активное сопротивление и индуктивность:

Взаимоиндуктивность вычисляется по формуле:

1 опыт:

2 опыт:

3. Собираем схему:

4. Устанавливаем напряжение U, снимаем показания приборов.

Меняем местами концы одной из обмоток и повторяем опыт. По данным измерений определяем, в каком случае обмотки были включены согласно, в каком вторично. Результаты заносим в таблицу 2.

Таблица 2.

Номер опыта	U, В	I, А	Р, Вт	Способ включения
1	120	0,22	5	Согласное
2	86	1	55	Встречное

Вычисляем сопротивление взаимоиндуктивности:

U_с, I_с, P_с – показания приборов при согласованном включении;

U_в, I_в, P_в – показания приборов при встречном включении.

Ом

Вычисляем коэффициент связи:

Вывод: проведя эксперименты, мы исследовали индуктивно связанные катушки при последовательном, трансформаторном включении.
