примеры решений задач / расчет вариант10

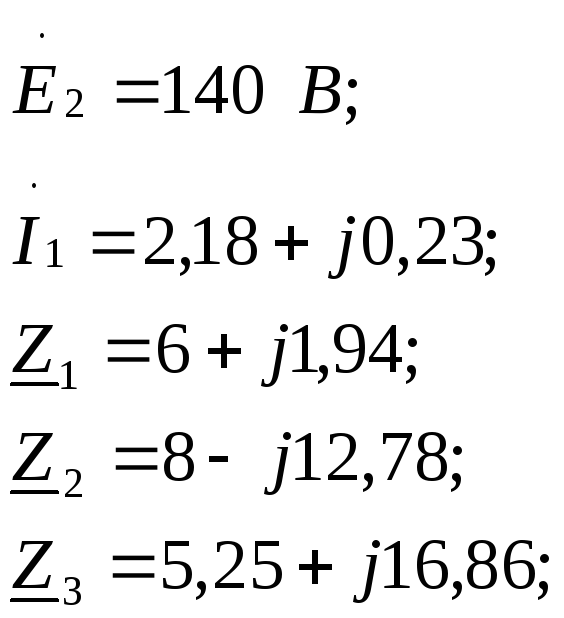

Дано:

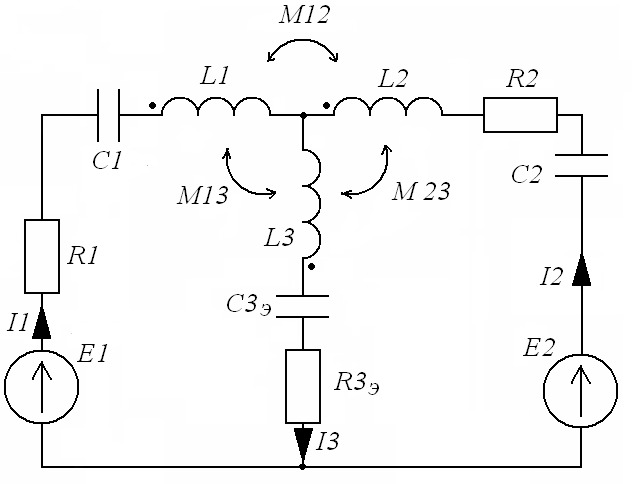

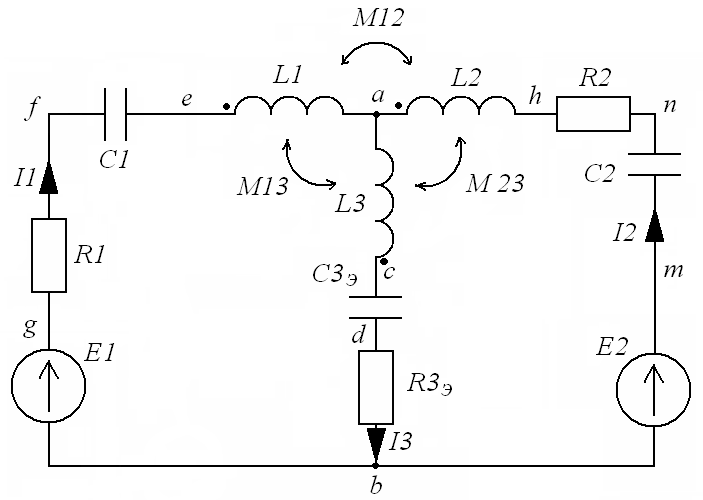

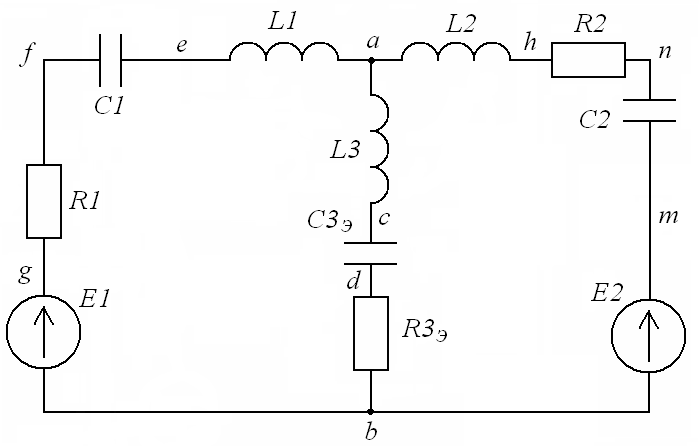

1. Считая, что индуктивная связь между катушками отсутствует, определить токи во всех ветвях схемы.

Рассчитываем комплексные сопротивления ветвей:

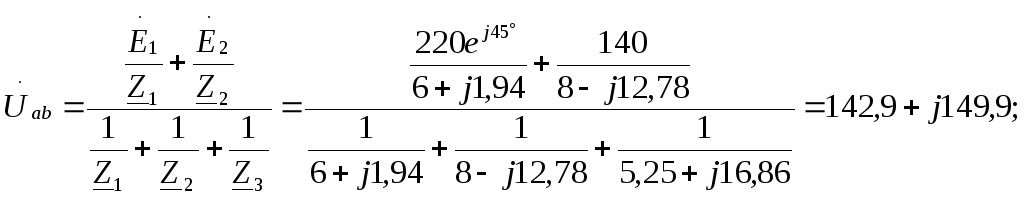

По формуле двух узлов:

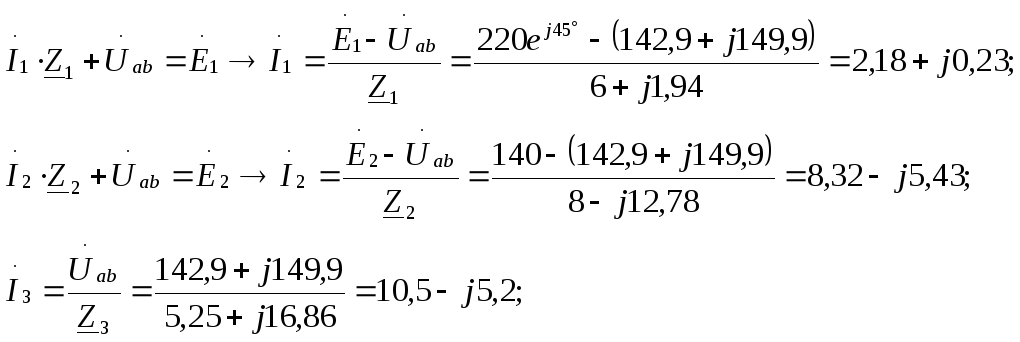

Рассчитываем токи в ветвях схемы:

2. Построить векторную диаграмму токов и топографическую диаграмму напряжений.

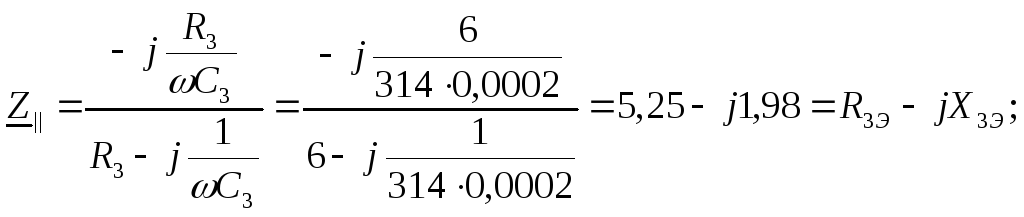

Заменим параллельное соединение резистора и конденсатора на эквивалентное последовательное.

Рассчитаем модули падений напряжений на элементах цепи:

3. Составим баланс активных и реактивных мощностей.

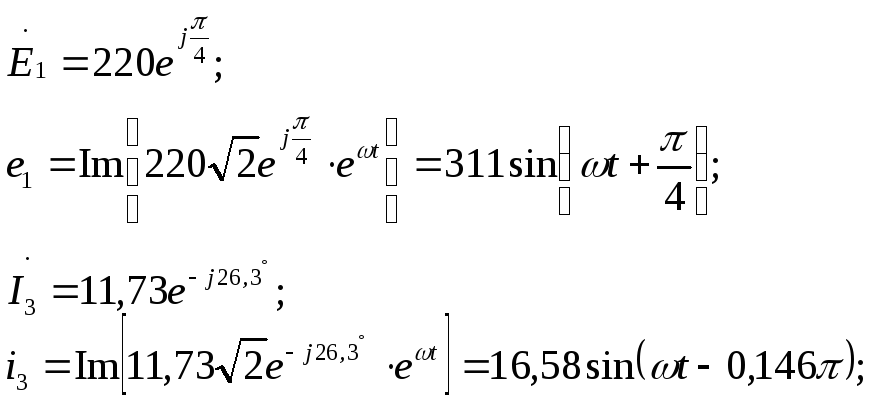

4. Построить на одном графике кривые мгновенных значений и .

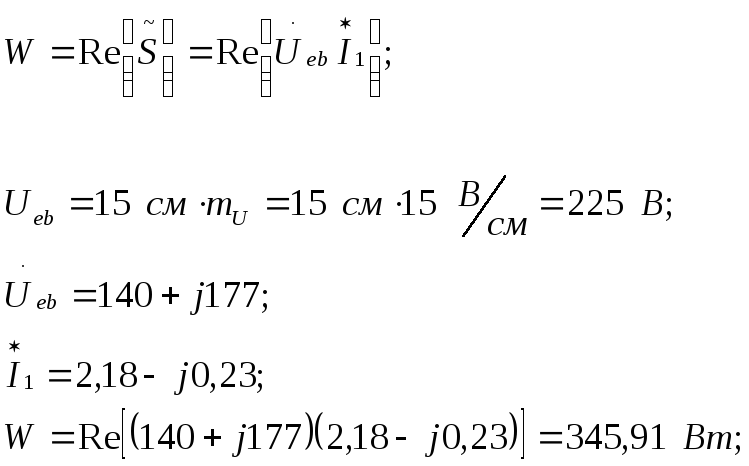

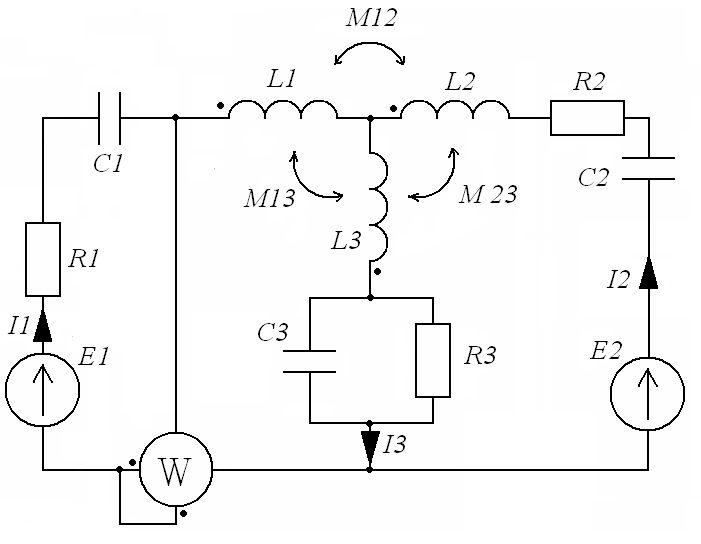

5. Определим показания ваттметра.

6. Учитывая взаимную индуктивность катушек и считая заданным ток в первой ветви , а ЭДС неизвестной, определить неизвестные токи и ЭДС.

Рассчитываем взаимные индуктивности катушек

Составим систему уравнений по законам Кирхгофа:

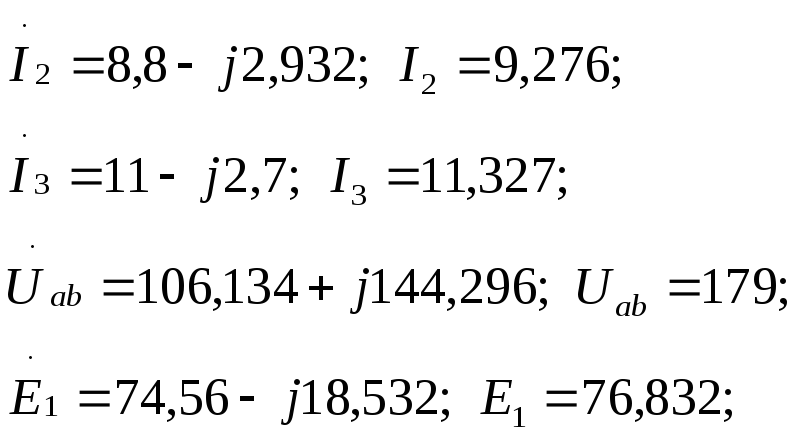

Из системы находим неизвестные токи и ЭДС

7. Построим векторную диаграмму токов и топографическую диаграмму напряжений.

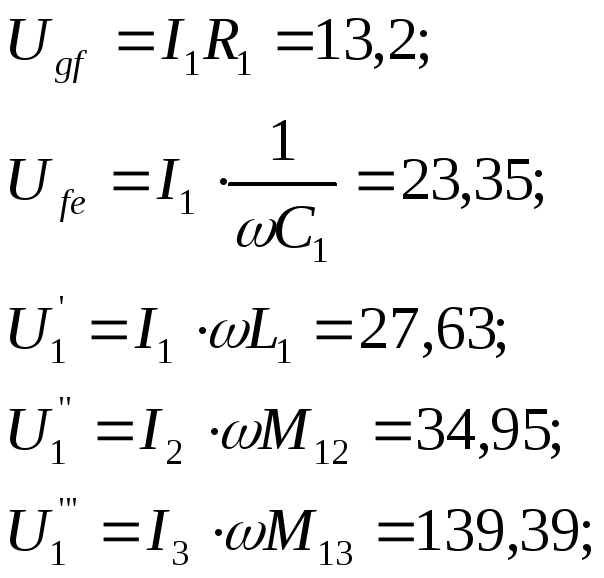

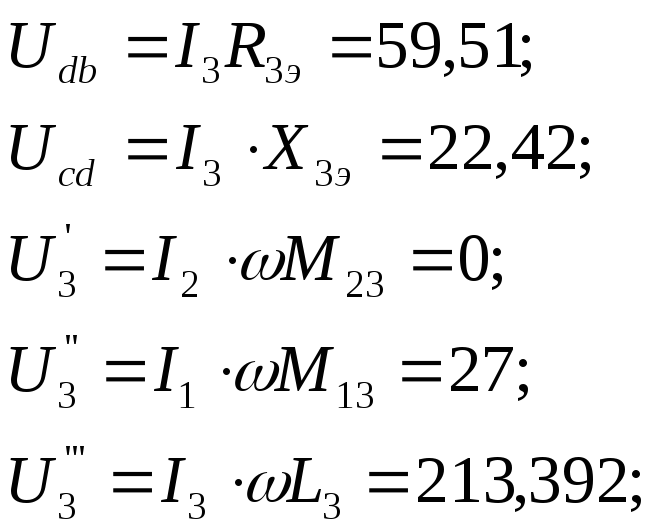

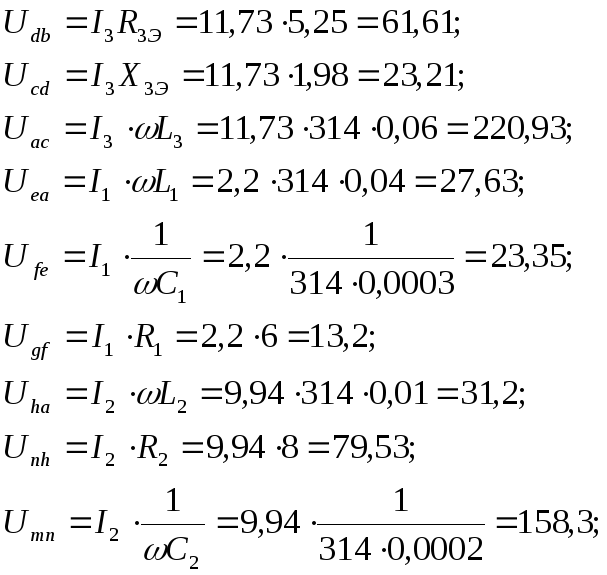

Находим модули падений напряжений на элементах схемы

8
