Расчёт трехфазной цепи

1. Составить схему включения приемников.

2. Составить схему включения ваттметров для измерения активной мощности каждого трехфазного приемника.

3. Определить токи в проводах сети.

4. Построить векторные диаграммы.

Исходные данные:

U_Л = 380 B

Нагрузка: симметричная

Схема соединения приемников: звезда

R = 85 Ом L = 74 мГн

Нагрузка: несимметричная

Схема соединения приемников: треугольник

R_ab = 113 Ом R_bc = 120 Ом R_ca = 129 Ом

L_ab = 45 мГн L_bc = 0 мГн L_ca = 68 мГн

C_ab = 0 мкФ C_bc = 103 мкФ C_ca = 0 мкФ

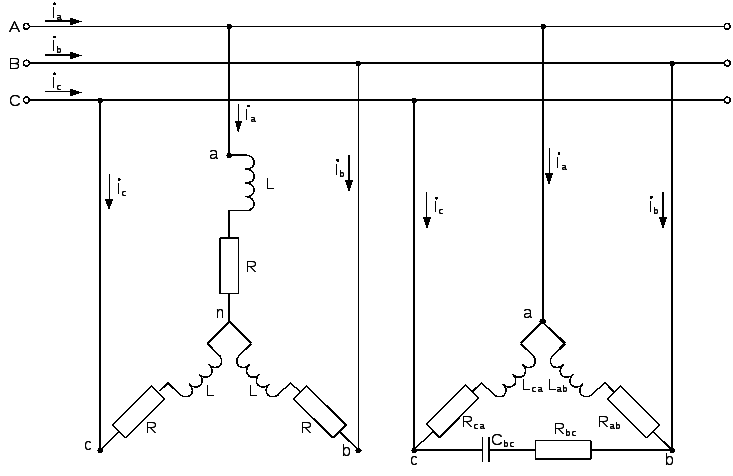

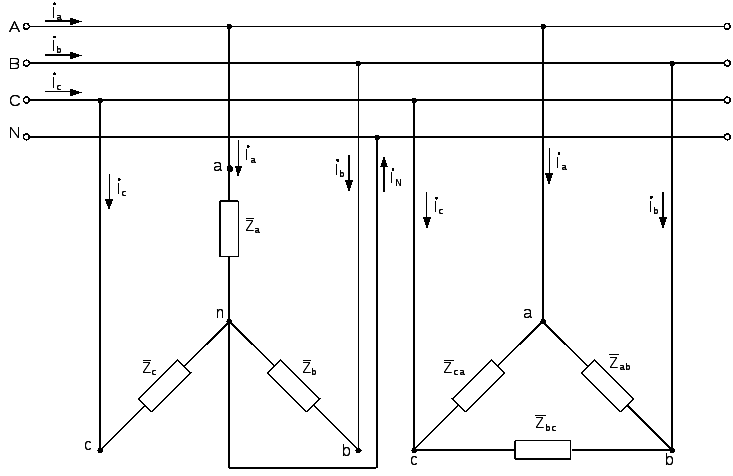

Расчетная схема:

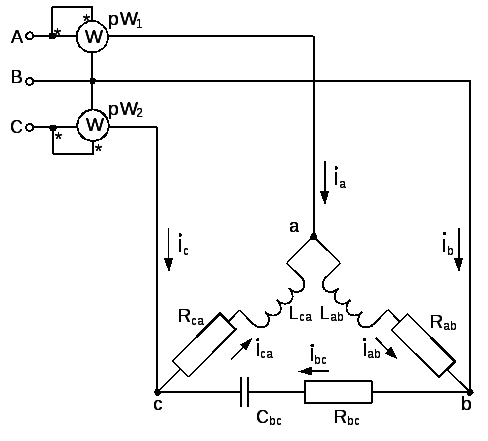

Схема включения ваттметров:

Нагрузка: несимметричная

Схема соединения приемников: треугольник

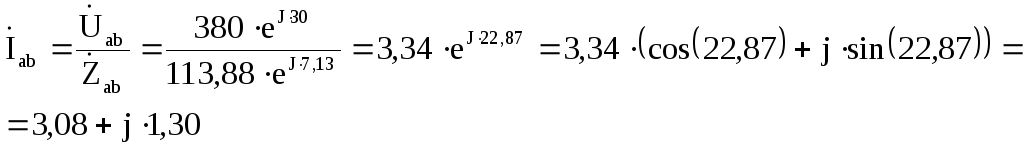

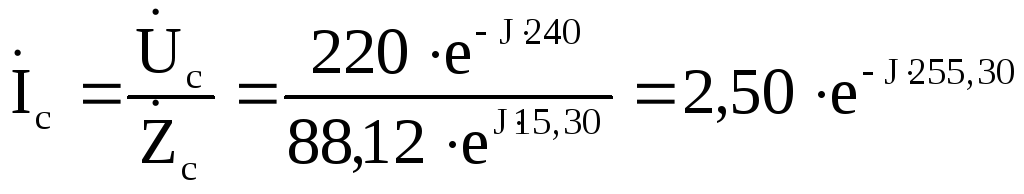

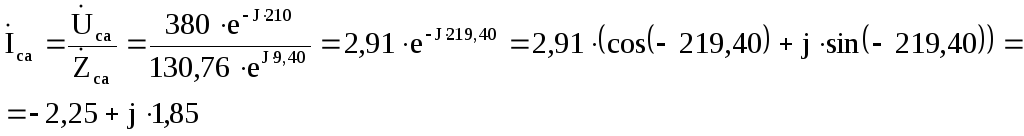

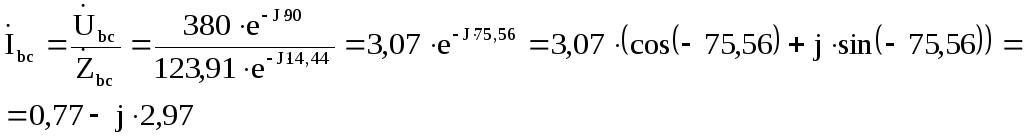

Определим токи:

По первому закону Кирхгофа:

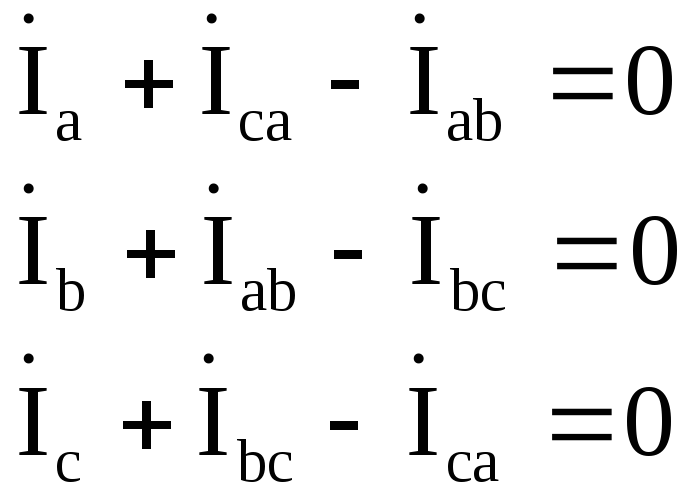

Отсюда:

Показания ваттметра pW₁:

Показания ваттметра pW₁:

Суммарная активная мощность:

Суммарная реактивная мощность:

Полная мощность:

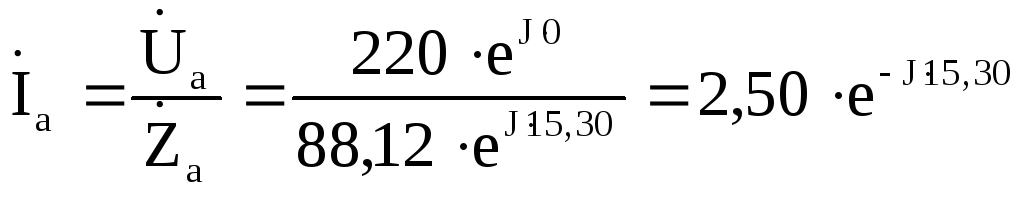

Нагрузка: симметричная

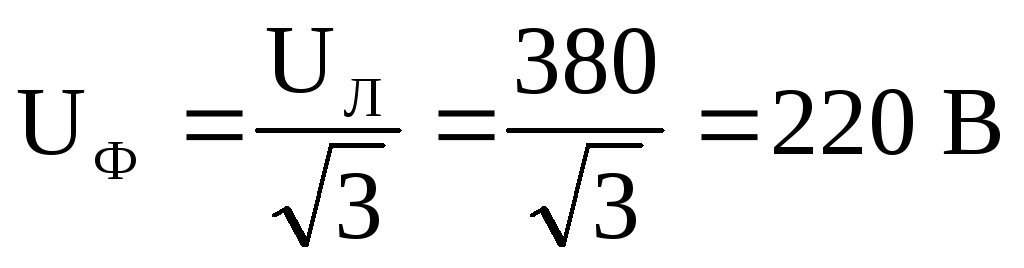

Схема соединения приемников: звезда

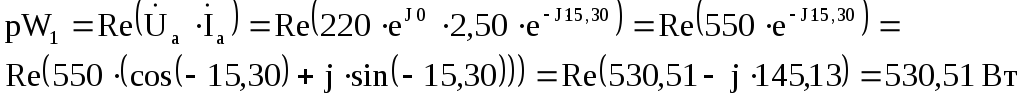

Показания ваттметра pW₁:

Активная мощность, потребляемая нагрузкой:

Реактивная мощность, потребляемая нагрузкой:

Полная мощность:

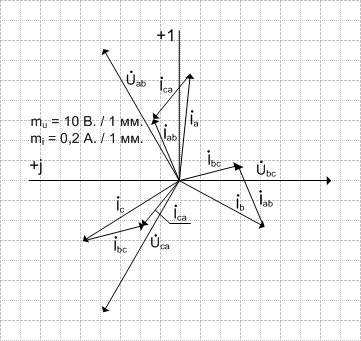

Векторные диаграммы:

Звезда Треугольник
