примеры решений задач / вариант8

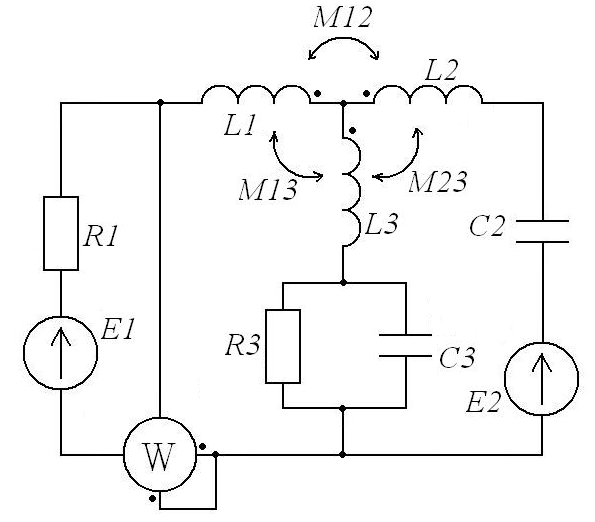

.docДано: E1=220В; Е2=140В; α=π/4; R1=6 Ом; L1=40мГн; C1=300мкФ; R2=8 Ом; L2=10мГн; C2=200мкФ; R3=6 Ом; L3=60мГн; C3=200мкФ; K12=0,6; K13=0,8; K23=0; f=50 Гц;

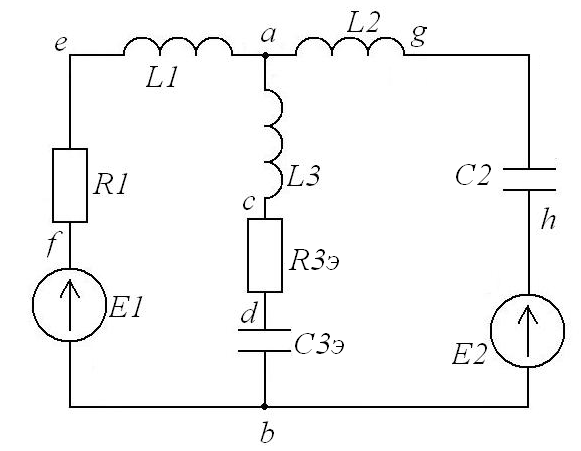

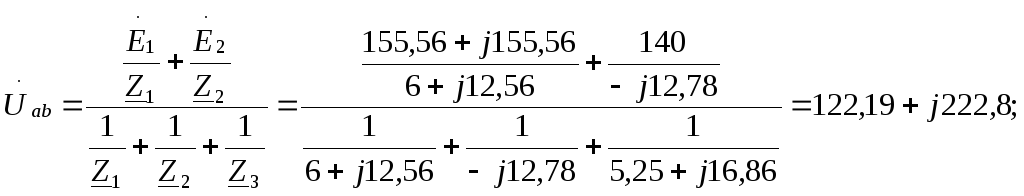

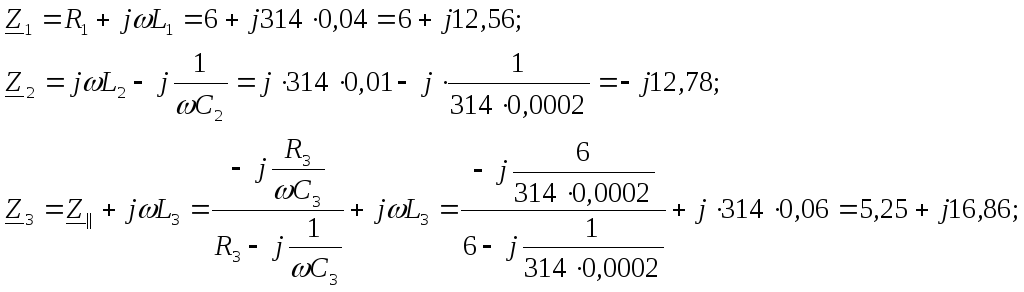

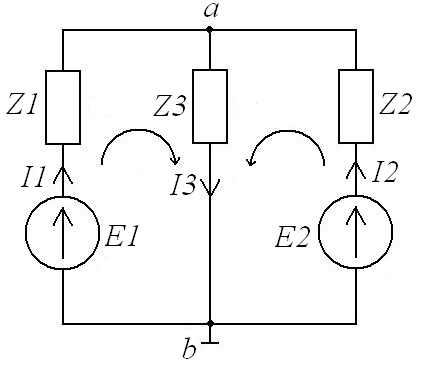

1. Считая, что индуктивная связь между катушками отсутствует, определить токи во всех ветвях схемы.
2. Построить векторную диаграмму токов и топографическую диаграмму напряжений.

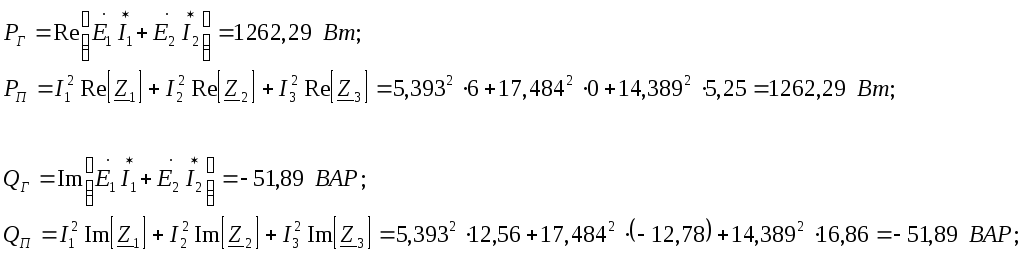

3. Составить баланс активных и реактивных мощностей.

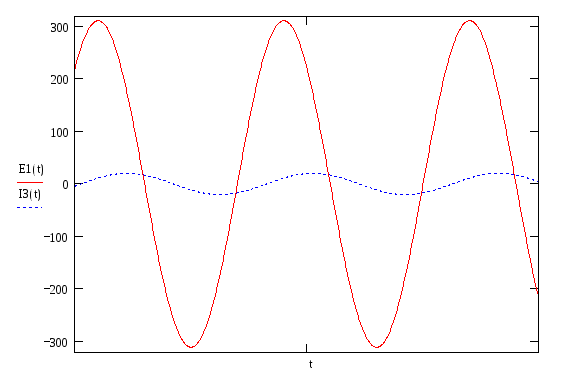

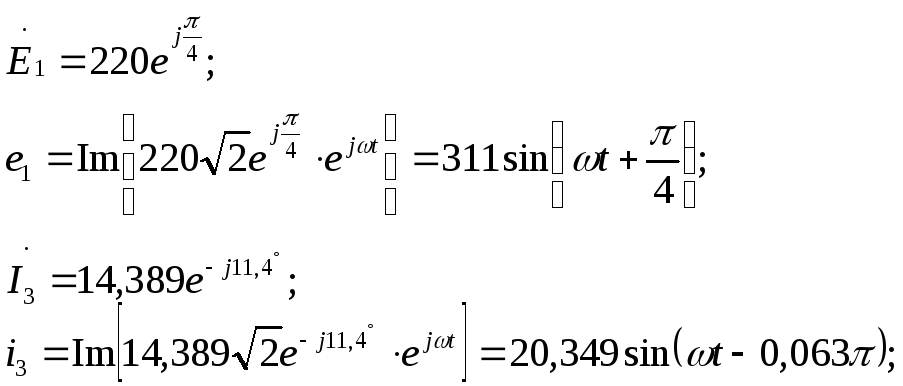

4. Построить на одном графике кривые
мгновенных значений
и
.

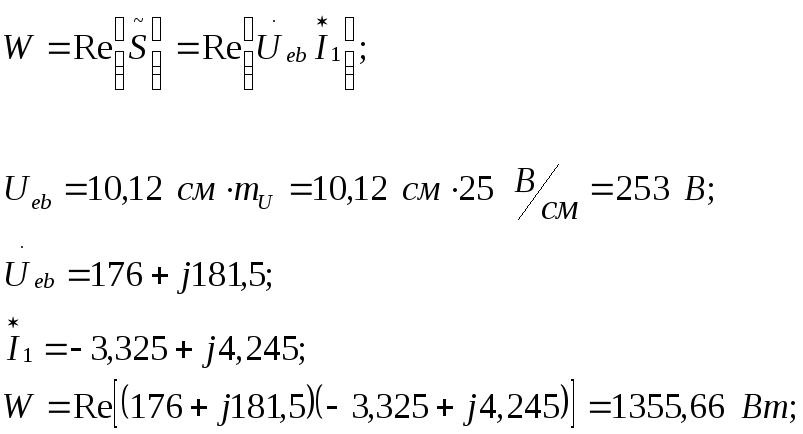

5. Определить показания ваттметра.

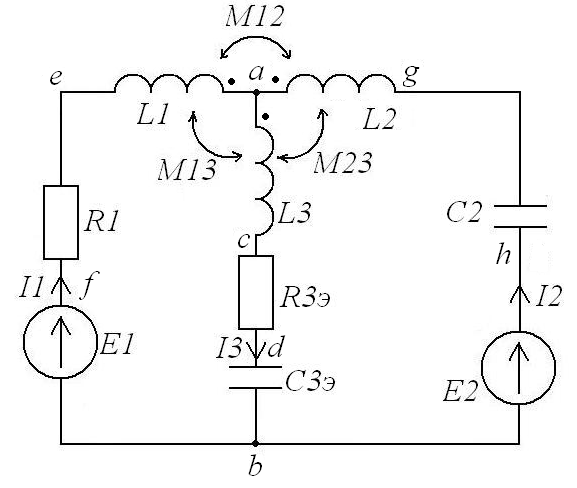

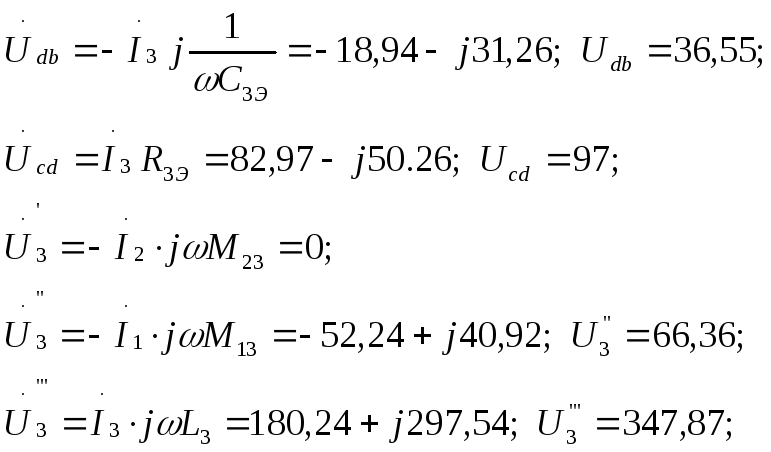

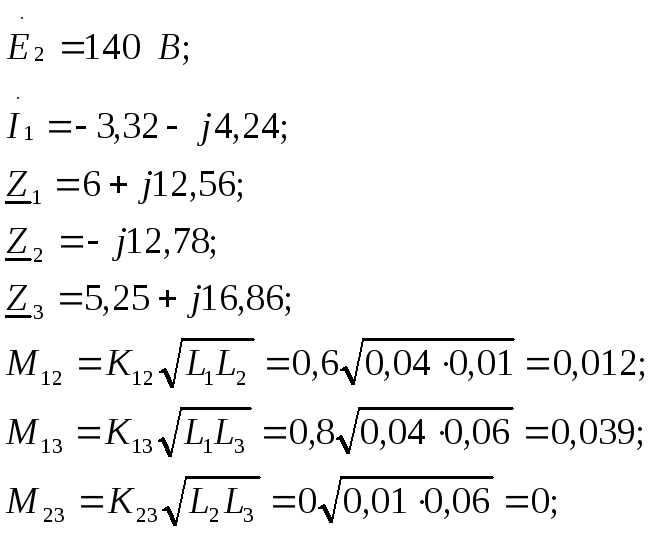

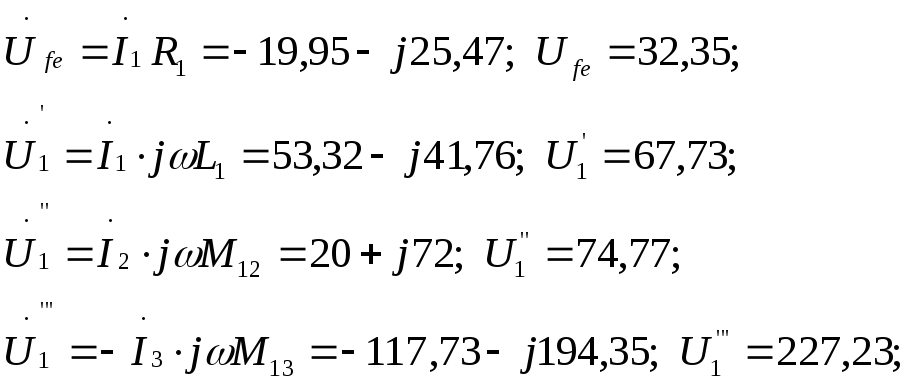

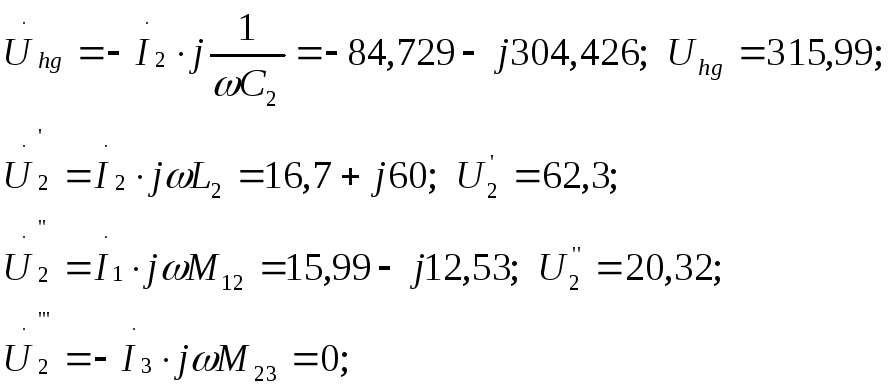

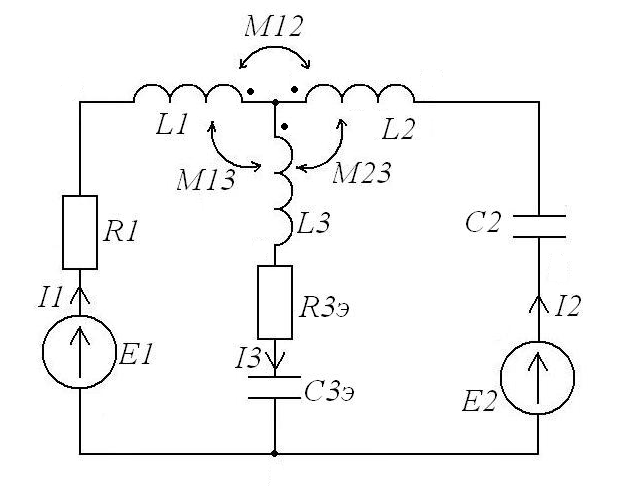

6. Учитывая взаимную индуктивность
катушек и считая заданным ток в первой
ветви
,
а ЭДС
неизвестной, определить неизвестные
токи и ЭДС.
7. Построить векторную диаграмму токов и топографическую диаграмму напряжений.
