Закон электромагнитной индукции Фарадея–Ленца (основной закон электромагнитной индукции)
В любом замкнутом контуре при изменении магнитного потока через поверхность (площадь), ограниченную этим контуром, возникает ЭДС
индукции, пропорциональная скорости
,
изменения магнитного потока:
Εинд = − dΦB (СИ), dt
Εинд = − 1 dΦB (гауссовасистема)
с0 dt
© А.В. Бармасов, 1998-2013 |
22 |
12+ |
|
Замкнутый проводник и линии магнитной индукции
,
© А.В. Бармасов, 1998-2013 |
23 |
12+ |
|
Возникновение ЭДС индукции в движущемся проводнике. Указана составляющая силы Лоренца, действующей на квазисвободный электрон
,
© А.В. Бармасов, 1998-2013 |
24 |
12+ |
|
Вихревые токи (токи Фукó) (Eddy (Foucault) current)
Рассмотрим неподвижный замкнутый проводник в магнитном поле. При всяком изменении магнитного поля в таком проводнике возникает электродвижущая сила и вследствие этого появляется индукционный ток.
С другой стороны, ЭДС в любой цепи возникает только в том случае, если в ней на заряды действуют какие-либо сторонние силы, т. е. силы неэлектростатического происхождения.
© А.В. Бармасов, 1998-2013 |
25 |
12+ |
|
Вихревые токи (токи Фукó) (Eddy (Foucault) current)
Если в переменном магнитном поле находится какойлибо массивный проводник, то вихревое электрическое поле вызывает в нём индукционный ток. Так как линии напряжённости замкнуты, то и линии тока также замыкаются внутри проводника, отчего такие токи получили название вихревых токов. Другое название вихревых токов – токи Фуко, названные по имени французского физика ЖанаБернара Леона Фукó, который в 1855 г. обнаружил и объяснил эффект нагревания металлических тел в переменном магнитном поле, а также предложил способ снижения потерь электромагнитной энергии в магнитопроводах.
© А.В. Бармасов, 1998-2013 |
26 |
12+ |
|
ЭДС самоиндукции
(Self-induction)
При всяком изменении силы тока в каком-либо контуре в нём возникает ЭДС индукции, которая вызывает дополнительный ток в контуре. Это явление называется самоиндукцией, а дополнительные токи, вызываемые ЭДС самоиндукции, –
экстратоками самоиндукции.
,
Применяя к явлению самоиндукции закон Фарадея– Ленца, мы получаем, что изменения тока вызывают изменения создаваемого им магнитного потока, что в свою очередь приводит к появлению ЭДС самоиндукции ΕИНД, равной:
Εинд = − dΦB = −L dI dt dt
© А.В. Бармасов, 1998-2013 |
27 |
12+ |
|
Катушка индуктивности
(Inductance coil)
Катушка индуктивности – катушка из провода с изолированными витками; обладает значительной индуктивностью при относительно малой ёмкости
и малом активном сопротивлении.
,
Применяется в качестве одного из основных элементов электрических фильтров и колебательных контуров, накопителя электрической энергии, источника магнитного поля и др.
© А.В. Бармасов, 1998-2013 |
28 |
12+ |
|

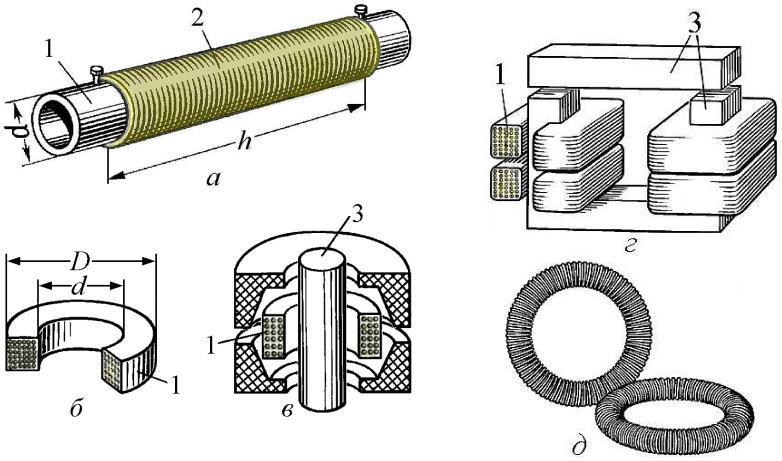

Катушки индуктивности: а – цилиндрическая однослойная; б – тороидальная многослойная; в – с цилиндрическим сердечником; г – с П-образным сердечником; д – образцовая катушка индуктивности на керамическом тороиде; 1 – обмотка (провод); 2 – каркас; 3 – сердечник; h – длина обмотки; d – внутренний диаметр обмотки; D – наружный диаметр обмотки
,
© А.В. Бармасов, 1998-2013 |
29 |
12+ |
|
Inductance of N-turn solenoid (straight or toroidal), length l, area A<<l2
(Индуктивность соленоида из N витков (прямого или тороидального) длиной l и площадью A<<l2)
, |
