Электрозвонок: 1 – сердечник; 2 – обмотка; 3 – кнопка; 4 – звонок; 5 – контакты; 6 – пружина

(Bell: 1 – core; 2 – winding; 3 – switch; 4 – bell; 5 – contacts; 6 - spring)

© А.В. Бармасов, 1998-2013

11

12+



Громкоговоритель

(Loudspeaker)

Громкоговоритель – устройство для преобразования электрических сигналов звуковых частот в акустические колебания в целях громкого воспроизведения звука (речи, музыки и т.д.). Подводимые к громкоговорителю электрические сигналы вызывают механические колебания его диффузора и излучение им звуковых волн в окружающую среду.

© А.В. Бармасов, 1998-2013

12

12+



Электродинамический громкоговоритель (динамик): 1 – постоянный магнит; 2 – конический диффузор; 3 – мембрана; 4 – провода от усилителя

(Loudspeaker: 1 – permanent magnet; 2 – paper cone; 3 – coil joined to paper cone; 4 – wires from amplifier)

© А.В. Бармасов, 1998-2013

13

12+



Громкоговоритель

(Loudspeaker)

© А.В. Бармасов, 1998-2013

14

12+



Электродинамический микрофон: 1 – постоянный магнит; 2 – диафрагма; 3 – провода к усилителю; 4 – звуковая волна; 5 – сердечник, соединённый с диафрагмой

(Microphone: 1 – permanent magnet; to amplifier; 4 – sound in; 5 – coil

2 – diaphragm; 3 – signal joined to diaphragm)

© А.В. Бармасов, 1998-2013

15

12+

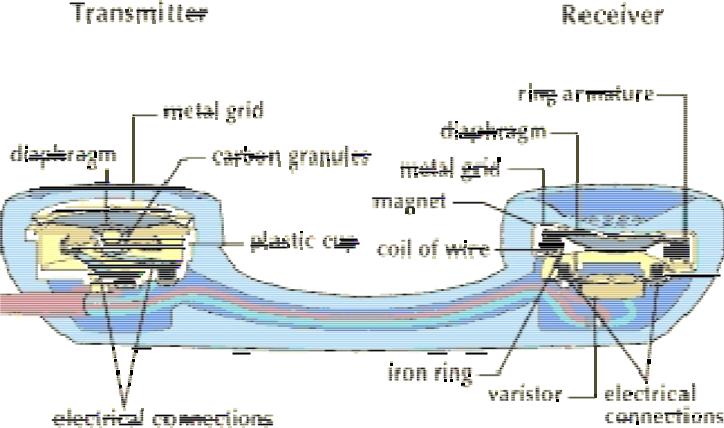

How a Telephone Works

© А.В. Бармасов, 1998-2013

16

12+



Первый телефон (1876 г.)

© А.В. Бармасов, 1998-2013

17

12+



Левитрон

Левитрон – волчок, который вращаясь, способен «зависать» в воздухе над специальной коробкой, образующей магнитную подушку.

Будучи в раскрученном состоянии, магнитный волчок массой ~20 г. способен зависнуть над специально расположенной системой постоянных магнитов в коробке. Волчок представляет из себя обычный кольцевой магнит с осью, перпендикулярно проходящей через центр симметрии. Магнит в коробке обычно тоже кольцо, но большего диаметра. Форма магнитного поля обусловлена сочетанием этих двух размеров. Над центром большого магнита на определённом расстоянии образуется потенциальная яма, т. е. небольшая зона, магнитное поле в центре которой несколько слабее чем у краёв. Это не даёт волчку отклониться от центра коробки. Размер этой зоны определяет вес, магнитное поле волчка, и место, где явление возможно. Вращение необходимо для того, чтобы волчок не перевернулся. Момент инерции вращающегося тела, в соответствии с законом сохранения момента импульса удерживает волчок в положении отталкивающим полюсом вниз. Волчок испытывает силу трения только о воздух, вследствие чего, он может парить довольно долго.

© А.В. Бармасов, 1998-2013

18

12+



Левитрон

© А.В. Бармасов, 1998-2013

19

12+



Левитрон

© А.В. Бармасов, 1998-2013

20

12+
