Физика (Оптика)_ЛЕКЦИИ И ВОПРОСЫ / OF6_3_Kristallooptika_mini
.pdfЛитература
Нордлинг К., Остерман Д. Справочник по физике для учёного и инженера / Перевод с англ. А.В.
Бармасова. – СПб.: БХВ-Петербург, 2011. – С.63-71, 273-301.
© А.В. Бармасов, 1998-2013 |
51 |
12+ |
|
6.3.10. Искусственное двойноеойное лучепреломление
В прозрачных аморфных телах, а также в кристаллах кубической системы может возникать двойное лучепреломление под влиянием внешних воздействий. В частности, это происходит при механических деформациях тел. Мерой возникающей оптической анизотропии служит разность показателей преломления обыкновенного и необыкновенного лучей. Опыт показывает, что эта разность пропорциональна механическому напряжению σ в данной точке тела (т. е. силе, приходящейся на единицу площади).
© А.В. Бармасов, 1998-2013 |
52 |
12+ |
|
Искусственное двойное лучепреломление
Пусть стеклянная пластинка находится между скрещёнными поляризаторами. Пока стекло не деформировано, такая система света не пропускает.
© А.В. Бармасов, 1998-2013 |
53 |
12+ |
|
Искусственное двойное лучепреломление
© А.В. Бармасов, 1998-2013 |
54 |
12+ |
|
Искусственное двойное лучепреломление
Если же пластинку подвергнуть сжатию, свет через систему начинает проходить, причём наблюдаемая в прошедших лучах картина оказывается испещрённой цветными полосами. Каждая такая полоса соответствует одинаково деформированным местам пластинки. Следовательно, по расположению полос можно судить о распределении напряжений внутри пластинки. На этом основывается оптический метод исследования напряжений. Изготовленная из прозрачного изотропного материала (например, из плексигласа) модель какой-либо детали или конструкции помещается между скрещёнными поляризаторами. Модель подвергается действию нагрузок, подобных тем, какие будет испытывать само изделие. Наблюдаемая при этом в проходящем белом свете картина позволяет определить распределение напряжений, а также судить об их величине.
© А.В. Бармасов, 1998-2013 |
55 |
12+ |
|
Литература
Нордлинг К., Остерман Д. Справочник по физике для учёного и инженера / Перевод с англ. А.В.
Бармасова. – СПб.: БХВ-Петербург, 2011. – С.63-71, 273-301.
© А.В. Бармасов, 1998-2013 |
56 |
12+ |
|
6.3.11. Продольный магнитооптический эффект Фарадеяарадея
Эффект Фарадея – магнитооптический эффект, который заключается в том, что при распространении линейно поляризованного света через оптически неактивное вещество, находящееся в магнитном поле, наблюдается вращение плоскости поляризации света. Теоретически эффект Фарадея может проявляться и в вакууме в магнитных полях порядка 1011÷10 12 Гс.
© А.В. Бармасов, 1998-2013 |
57 |
12+ |
|
Английский физик и химик Майкл Фарадей (Michael Faraday) (22.09.1791-25.08.1867)
© А.В. Бармасов, 1998-2013 |
58 |
12+ |
|

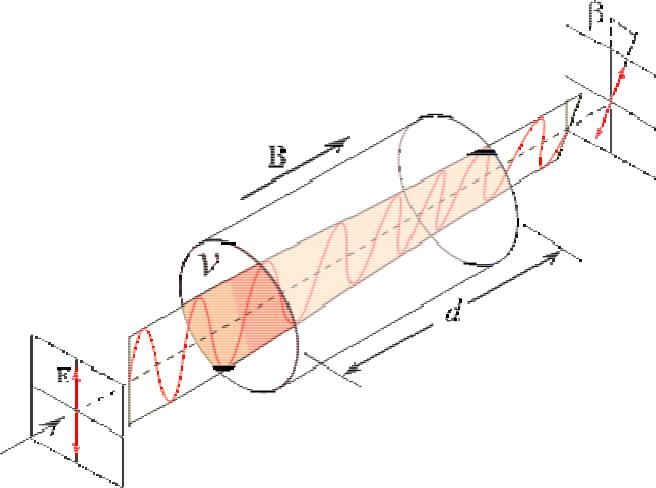

Схема наблюдения эффекта Фарадея
© А.В. Бармасов, 1998-2013 |
59 |
12+ |
|
Эффект Фарадея
(Faraday effect)
