2552

Таблицы 5 (продолжение)

Лист 6

Дано: два вида детали.

Требуется:

- построить аксонометрию детали. Данные взять из таблицы 5.

21

ЗАДАНИЯ К КОНТРОЛЬНОЙ РАБОТЕ № 4

Лист 7

Дано: параметры для выполнения болтового и шпилечного соединений.

Требуется:

-построить три вида болтового соединения;

-построить два вида шпилечного соединения, гнездо под резьбу, гнездо с резьбой и шпильку.

Данные взять из таблиц 6 и 7.

22

Таблица 7

Исходные данные для соединений деталей шпилькой

Лист 8

Дано: изображение детали в аксонометрии.

Требуется:

– выполнить необходимое количество видов и проставить условное обозначение сварки, пайки и клейки.

Индивидуальные задания приведены на стр. 24–30 с 1 по 10 варианты.

23

Вариант 1

Условие:

1– деталь 2 соединена с деталью 1 сваркой;

2– деталь 4 свободно вращается на оси;

3– деталь 3 свободно вращается на оси;

4– отверстие А глубиной 5 мм; конусность 1:5;

5– отверстие Б глубиной 20 мм; резьба метрическая коническая;

6– отверстие В сквозное; резьба метрическая цилиндрическая.

Задание:

1– сделать необходимые виды, разрезы и сечения;

2– поставить разумные размеры;

3– поставить необходимые условные обозначения.

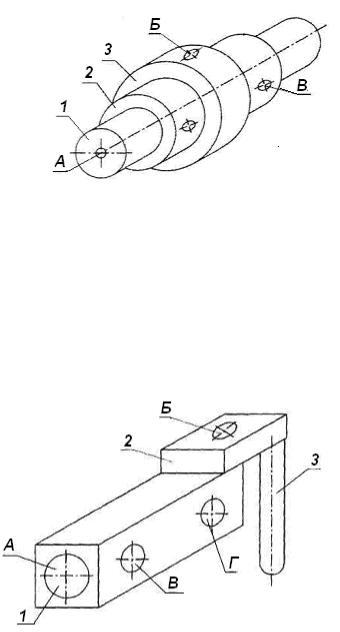

Вариант 2

Условие:

1– деталь 1 соединена с деталью 2 пайкой;

2– деталь 3 соединена с деталью 2 сваркой;

3– отверстие А сквозное;

24

4– отверстие Б глубиной 20 мм; конусность 1:10;

5– отверстие В сквозное; расположено перпендикулярно оси отверстия А; резьба трубная;

6– отверстие Г сквозное; резьба метрическая цилиндрическая;

7– оси отверстий В и Г перпендикулярны оси детали 3.

Задание:

1– сделать необходимые виды, разрезы и сечения;

2– поставить разумные размеры;

3– поставить необходимые условные обозначения.

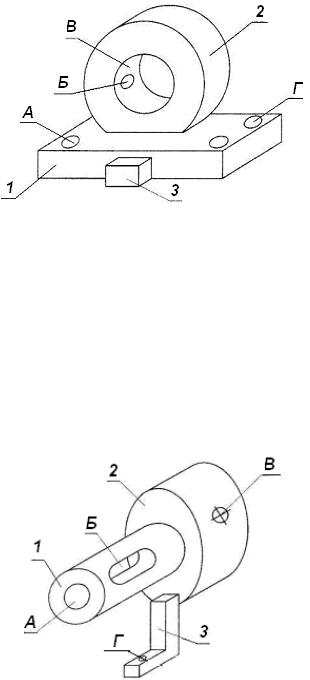

Вариант 3

Условие:

1– деталь 2 соединена с деталью 1 сваркой;

2– деталь 3 (пруток) соединена с деталью 2 (труба) пайкой;

3– отверстие А сквозное; резьба метрическая цилиндрическая;

4– отверстие Б сквозное; расположено перпендикулярно отверстию Г;

5– отверстие В глубиной 5 мм;

6– отверстие Г сквозное; расположено перпендикулярно продольной

оси детали 1.

Задание:

1– сделать необходимые виды, разрезы и сечения;

2– поставить разумные размеры;

3– поставить необходимые условные обозначения.

25

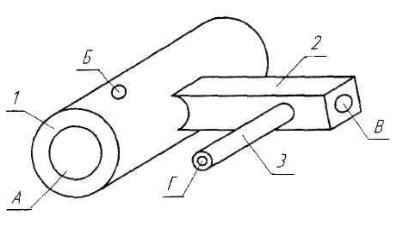

Вариант 4

Условие:

1– деталь 1 соединена с деталью 2 склейкой;

2– деталь 3 соединена с деталью 1 сваркой;

3– отверстие А сквозное; расположено симметрично оси паза в детали 1;

4– отверстие Г сквозное; расположено симметрично оси паза в детали 1; резьба метрическая цилиндрическая;

5– отверстие В сквозное;

6– отверстие Б сквозное; резьба метрическая коническая; ось отверстия Б расположена перпендикулярно оси паза детали 1.

Задание:

1 – сделать необходимые виды, разрезы и сечения;

2– поставить разумные размеры;

3– поставить необходимые условные обозначения.

Вариант 5

26

Условие:

1– деталь 2 соединена с деталью 1 склейкой;

2– деталь 3 соединена с деталью 2 сваркой;

3– отверстие А глубиной 10 мм;

4– шпоночный паз Б расположен симметрично оси детали 1;

5– отверстие В глубиной 20 мм, сквозное; резьба метрическая коническая;

6– отверстие Г сквозное; резьба метрическая цилиндрическая, левая;

7– деталь 3 расположена перпендикулярно оси отверстия В.

Задание:

1– сделать необходимые виды, разрезы и сечения;

2– поставить разумные размеры;

3– поставить необходимые условные обозначения.

Вариант 6

Условие:

1– деталь 2 соединена с деталью 1 сваркой;

2– деталь 3 соединена с деталью 2 пайкой;

3– отверстие А сквозное; резьба трубная;

4– отверстие Б сквозное; резьба метрическая коническая;

5– отверстие В глубиной 20 мм;

6– отверстие Г сквозное; резьба метрическая цилиндрическая;

7 – деталь 3 расположена перпендикулярно оси отверстия В. Задание:

1– сделать необходимые виды, разрезы и сечения;

2– поставить разумные размеры;

3– поставить необходимые условные обозначения.

27

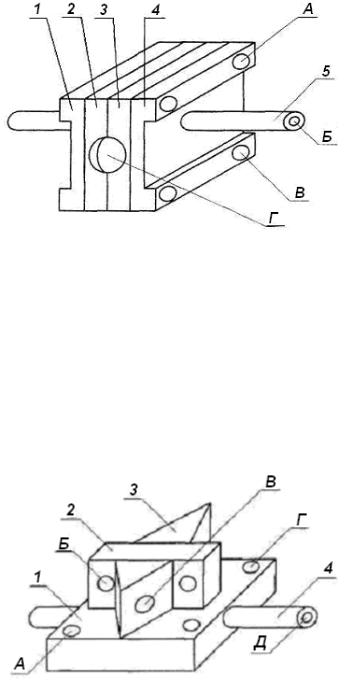

Вариант 7

Условие:

1– деталь 2 и 3 соединены сваркой;

2– деталь 1 и 2 соединены пайкой;

3– деталь 3 и 4 соединены клейкой;

4– деталь 5 (2 шт.) соединены с деталью 1 и 4 сваркой встык;

5– отверстие А (2 шт.) сквозное; резьба метрическая цилиндрическая;

6– отверстие В (2 шт.) сквозное.

7– отверстие Г(2 шт.) глухое глубиной 10 мм;

8– отверстие Б в детали 5 сквозное; резьба трубная.

Задание:

1 – сделать необходимые виды, разрезы и сечения;

2– поставить разумные размеры;

3– поставить необходимые условные обозначения.

Вариант 8

28

Условие:

1– деталь 4 (2 шт.) приварена к детали 1;

2– деталь 2 приварена к детали 1;

3– деталь 3 (2 шт.) склеена с деталью 2 и 1;

4– деталь 4 установлена перпендикулярно к плоскости детали 1;

5– отверстие А (2 шт.) расположено симметрично продольной оси детали 3;

6– отверстие Б (2 шт.) расположено параллельно плоскости оси детали 1;

7– отверстие В(2 шт.) расположеноперпендикулярно плоскостидетали1;

8– отверстиеГ(2 шт.) расположеноперпендикулярно плоскостидетали3;

9– в отверстие Д нарезана метрическая коническая резьба на глубину

10 мм.

Задание:

1– сделать необходимые виды, разрезы и сечения;

2– поставить разумные размеры;

3– поставить необходимые условные обозначения.

Вариант 9

Условие:

1– деталь 2 соединена с деталью 1 сваркой;

2– деталь 3 соединена с деталью 1 пайкой (дет. 3–2 шт.);

3– деталь 5 соединена с деталью 4 склейкой;

4– отверстие Б глубиной 20 мм; ось отв. Б перпендикулярна оси детали 4;

5– отв. В в детали 3 сквозное; резьба метрическая цилиндрическая;

6– отверстие А сквозное; резьба трубная;

7– ось детали 5 параллельна отверстию А;

8– ось отверстия В перпендикулярна оси отверстия Б.

Задание:

1– сделать необходимые виды, разрезы и сечения;

2– поставить разумные размеры;

3– поставить необходимые условные обозначения.

29

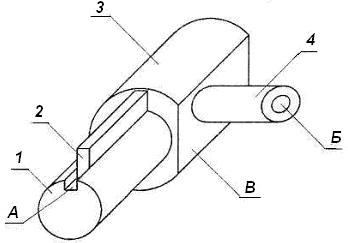

Вариант 10

Условие:

1– деталь 1 соединена с деталью 3 сваркой;

2– деталь 4 соединена с деталью 3 пайкой;

3– деталь 2 соединена с деталью 3 склейкой;

4– паз А параллелен оси детали 3;

5– ось отверстия Б перпендикулярна оси детали 1;

6– отверстие Б в детали 4 на глубину 20 мм; резьба трубная;

7– плоскость В параллельна поверхности детали 2;

8– ось детали 1 перпендикулярна оси детали 4.

Задание:

1 – сделать необходимые виды, разрезы и сечения; 2 – поставить разумные размеры; 3 – поставить необходимые условные обозначения.

30
