11.5. Выполнение рабочего чертежа детали

Учебные рабочие чертежи деталей выполняют по снятому с натуры эскизу или по чертежу общего вида. Если в проектной документации чертеж общего вида отсутствует, то чертежи деталей разрабатываются по сборочным чертежам изделия. (В учебной практике разработка рабочих чертежей часто выполняется по учебным сборочным чертежам.)

Выполняют чертежи деталей, как и эскизы, в определенной последовательности. На стадии подготовки к графической работе необходимо по эскизу определить габаритные размеры детали и исходя из формата чертежного листа выбрать масштаб для изображения изделия или, наоборот, установив масштаб, выбрать формат листа. Предпочтительно использовать масштаб 1:1, т.е. изображать деталь в истинном виде. Очень большие детали при изображении уменьшают, а маленькие — увеличивают в соответствии с ГОСТ 2.302—68. Выбрав масштаб, делают предварительный расчет размещения изображений на поле чертежа, для чего можно использовать эскизы. Подсчитав по горизонтали и вертикали сумму габаритных размеров изображений, вычитают ее из размеров формата и получают сумму промежутков между изображениями. Разделив эту сумму на число промежутков, получают размер каждого из них. Если в каком-либо промежутке надо расположить большее число размеров, его увеличивают за счет остальных промежутков.

После выполнения такого расчета приступают к графической работе:

подготавливают лист чертежной бумаги;

• намечают места для изображений в соответствии с предварительным

расчетом, проводят оси симметрии (если деталь симметричная) и центровые линии;

• выполняют тонкими линиями с помощью чертежных инструментов

построения всех изображений (начиная с дуг и окружностей);

• наносят штриховку в сечениях;

• обводят контуры изображений сплошными основными линиями,

условно изображают резьбу;

• наносят выносные и размерные линии, обозначают разрезы, сечения,

выносные элементы, местные виды;

• наносят размерные числа и обозначения шероховатости поверхностей,

выполняют все надписи, заполняют основную надпись.

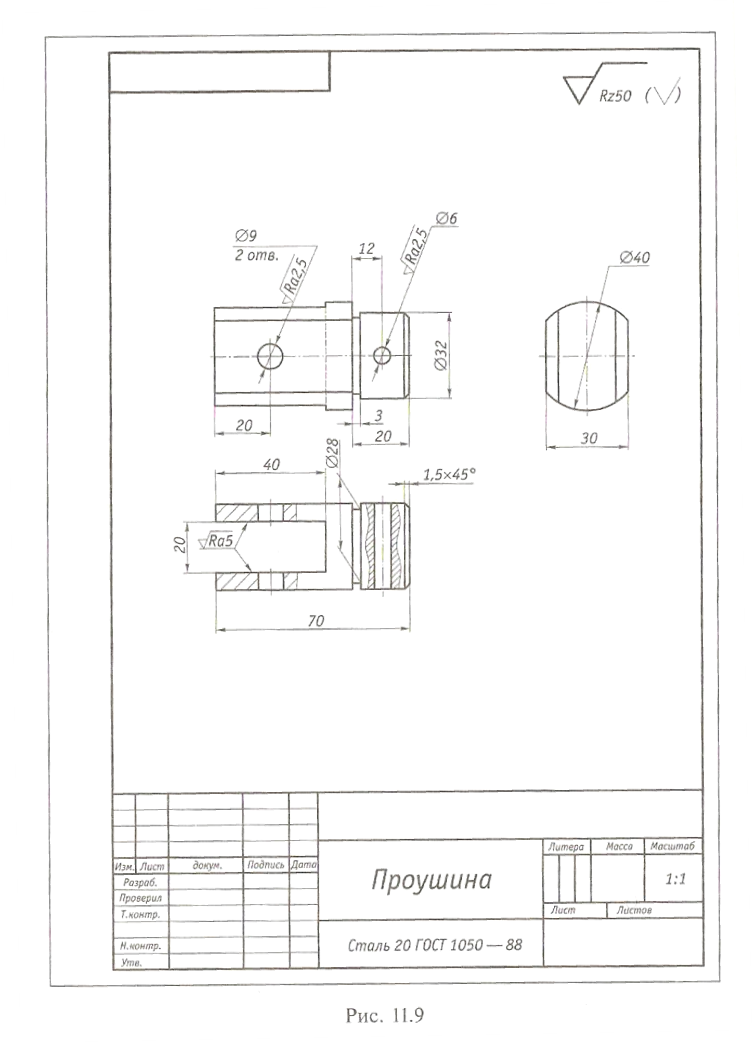

На рис. 11.9 показан чертеж детали Проушина, выполненный по эскизу, показанному на рис. 11.6.

11.6. Размеры на чертежах деталей

Нанесение размеров на чертежах тесно связано с технологией изготовления деталей и условиями их работы в сборочной единице. В учебнике трудно дать исчерпывающие сведения по нанесению размеров, так как это потребует рассмотрения ряда вопросов, изучаемых в специальных дисциплинах (технологии маши­ностроения, деталях машин и др.).

Основные правила нанесения размеров были рассмотрены в подразд. 10.4.

При выполнении чертежей деталей необходимо учитывать ряд дополнительных общих положений и требований.

Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия. Не допускается повторение размеров одного и того же элемента на различных изображениях. Мысленное расчленение детали на отдельные простейшие геометрические элементы (тела и их части) позволит уяснить ее форму и назначить минимальное число размеров для изготовления детали. При изучении с натуры не следует копировать неопределенные геометрические формы детали, полу­чившиеся по технологическим причинам, учитывать неравномерность толщины стенок и ребер, смещение центров отверстий, неравномерность краев, несимметричность одинаковых частей и др. Следует, внимательно изучив формы элементов детали, решить вопрос, к какой из простых геометрических поверхностей она ближе.

Пример анализа формы простейшей детали представлен на рис. 11.10. Все размеры, проставляемые на чертеже, можно подразделить на три категории:

• габаритные размеры;

• размеры, определяющие форму элементов детали (размеры Л,

А1...А6 на рис. 11.10);

• размеры, определяющие взаимное расположение или

местоположение элементов детали (см. размеры Б1... Б3 на рис. 11.10).

При этом некоторые размеры, определяющие форму элементов, могут быть одновременно и габаритными.

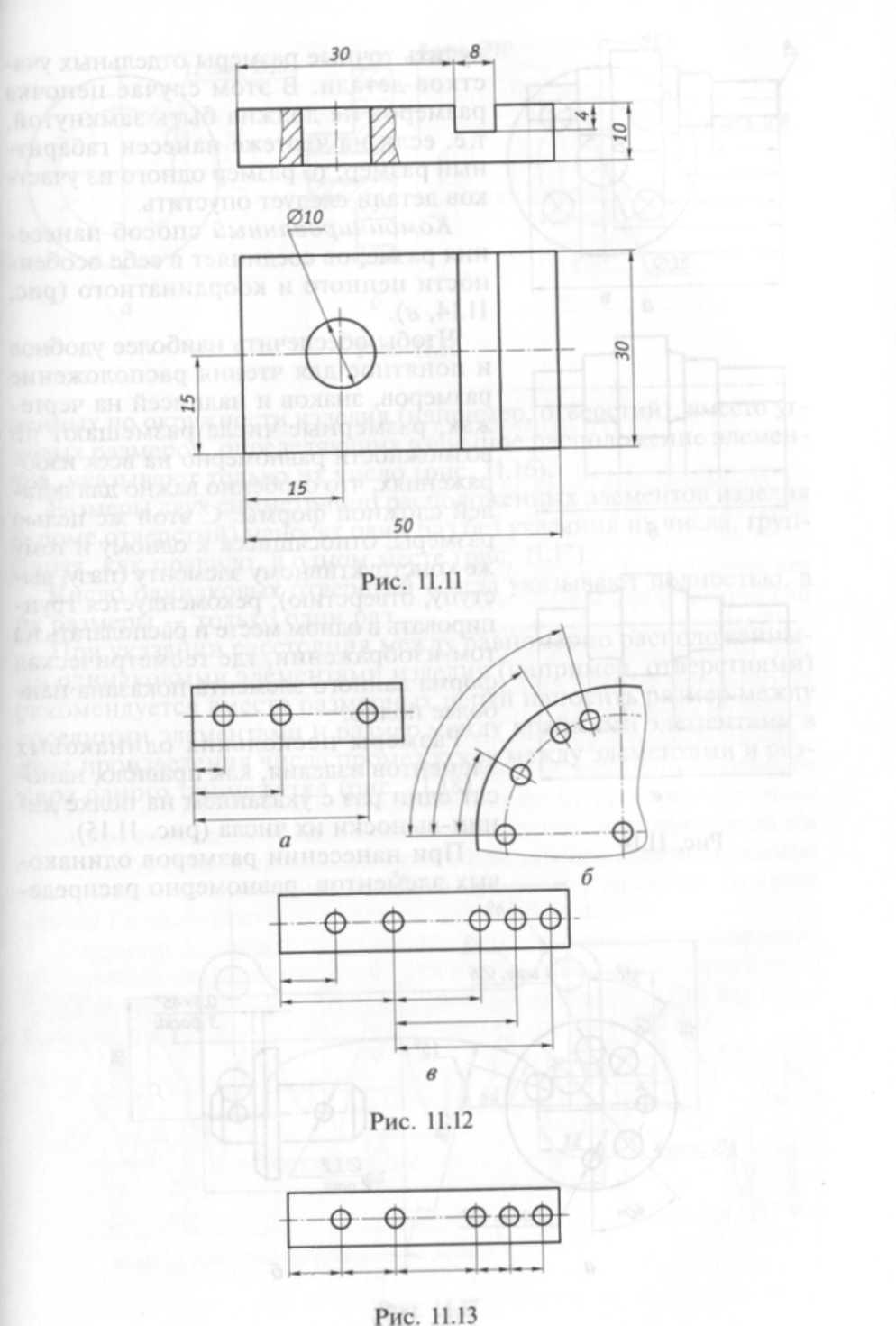

Пример простановки размеров на чертеже детали показан на рис. 11.11.

Размеры взаимного расположения элементов следует наносить от так называемых баз, которыми могут быть поверхности, оси и точки, принадлежащие детали. В качестве баз симметричных деталей можно использовать оси и плоскости симметрии, а базами деталей типа корпуса и крышки могут быть также основные обрабатываемые поверхности.

Размеры, указываемые от базы, наносят по возможности на одной проекции (во избежание ошибок).

Уодной и той же детали (в зависимости от сложности) может быть не одна, а две или три базы.

Размеры, определяющие взаимное расположение элементов детали (отверстий, пазов, зубьев и т.п.), находящихся на одной оси или окружности, наносят следующими способами:

• от общей базы (от поверхности на рис. 11.12, а и от оси на рис.

11.12, б);

• от нескольких баз для разных групп элементов (рис. 11.12, в);

• цепочкой между смежными элементами (рис. 11.13). Существуют

три способа простановки размеров на чертеже:

• координатный, цепной и комбинированный.

Координатный способ определяется нанесением размеров от одной базы (рис. 11.14, а). Каждый размер в этом случае является координатой, указывающей расстояние элемента от базы, т.е. база А является основной размерной базой и с нее начинается обработка поверхности детали. Этот способ простановки размеров на чертеже наиболее распространен в конструкторской практике.

Цепной способ, определяющий последовательное нанесение размеров на чертеже (рис. 11.14, б), применяется, когда надо получить точные размеры отдельных участков детали. В этом случае цепочки размеров не должна быть замкнутой, т.е. если на чертеже нанесен габаритный размер, то размер одного из участ­ков детали следует опустить.

Комбинированный способ нанесе­ния размеров соединяет в себе особен ности цепного и координатного (рис. 11.14, в).

Чтобы обеспечить наиболее удобное и понятное для чтения расположение размеров, знаков и надписей на черте­жах, размерные числа размешают по возможности равномерно на всех изоб­ражениях, что особенно важно для дета­лей сложной формы. С этой же целью размеры, относящиеся к одному и тому же конструктивному элементу (пазу, вы­ступу, отверстию), рекомендуется груп­пировать в одном месте и располагать на том изображении, где геометрическая форма данного элемента показана наи­более полно.

Размеры нескольких одинаковых элементов изделия, как правило, нано­сят один раз с указанием на полке ли­нии-выноски их числа (рис. 11.15).

При нанесении размеров одинако­вых элементов, равномерно распреде­ ленных по окружности изделия (например, отверстий), вместо уг­ловых размеров, определяющих взаимное расположение элемен­тов, указывают только их число (рис. 11.16).

Размеры двух симметрично расположенных элементов изделия (кроме отверстий) наносят один раз без указания их числа, груп­пируя, как правило, в одном месте (рис. 11.17).

Число одинаковых отверстий всегда указывают полностью, а их размеры — только один раз.

При указании расстояния между равномерно расположенны­ми одинаковыми элементами изделия (например, отверстиями) рекомендуется вместо размерных цепей наносить размер между соседними элементами и размер между крайними элементами в виде произведения числа промежутков между элементами и раз­мера одного промежутка (рис. 11.18).

Рис. 11.18
