Правила упрощенного нанесения размеров отверстий (ЕСКД ГОСТ 2.318-81)

Настоящий стандарт устанавливает правила упрощенного нанесения размеров на чертежах всех отраслей промышленности и строительства

Размеры отверстий на чертежах допускается наносить упрощенно в следующих случаях:

• диаметр отверстия на изображении — 2 мм и менее;

• отсутствует изображение отверстий в разрезе (сечении) вдоль оси;

• нанесение размеров отверстий по общим правилам усложняет чтение чертежа.

Размеры отверстий следует указывать на полке линии-выноски, проведенной от оси отверстия (см. рис. 1).

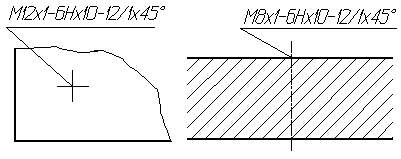

Рисунок 1. Упрощенное нанесение размеров отверстий

Примеры упрощенного нанесения размеров отверстий приведены в таблице 1.

Таблица 1. Примеры упрощенного нанесения размеров отверстий

Описание отверстия	Тип отверстия	Правила упрощенного нанесения размеров отверстия
Сквозное
	d1 /L4 = a
Глухое	d1 ´ L1
	d1 ´ L1 / L4 ´ a
Ступенчатое	d1 / d2 ´ L3
Сквозное зенкованное	d1 / d2 ´ j
	d1 / d2 ´ L3´ j

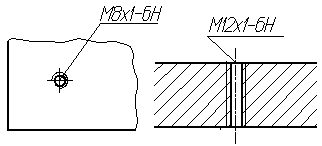

Сквозное резьбовое	Z

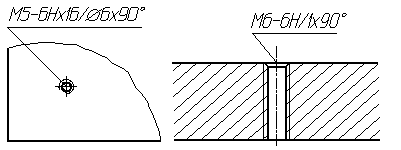

	Z / L4 ´ j Z / d2 ´ j Z / d2 ´ L4
Глухое резьбовое	Z ´ L2 - L1 Z ´ L2 - L1 / L4´a
	Z ´ L2 Z ´ L2 / L4´a

Обозначения элементов отверстий, используемые в структуре записей для различных типов отверстий:

d₁ — диаметр основного отверстия;

d₂ — диаметр зенковки;

L₁ — длина цилиндрической части основного отверстия;

L₂— длина резьбы в глухом отверстии;

L₃ — глубина зенковки;

L₄ — глубина фаски;

z — обозначение резьбы по стандарту;

j — центральный угол зенковки;

a — угол фаски.
