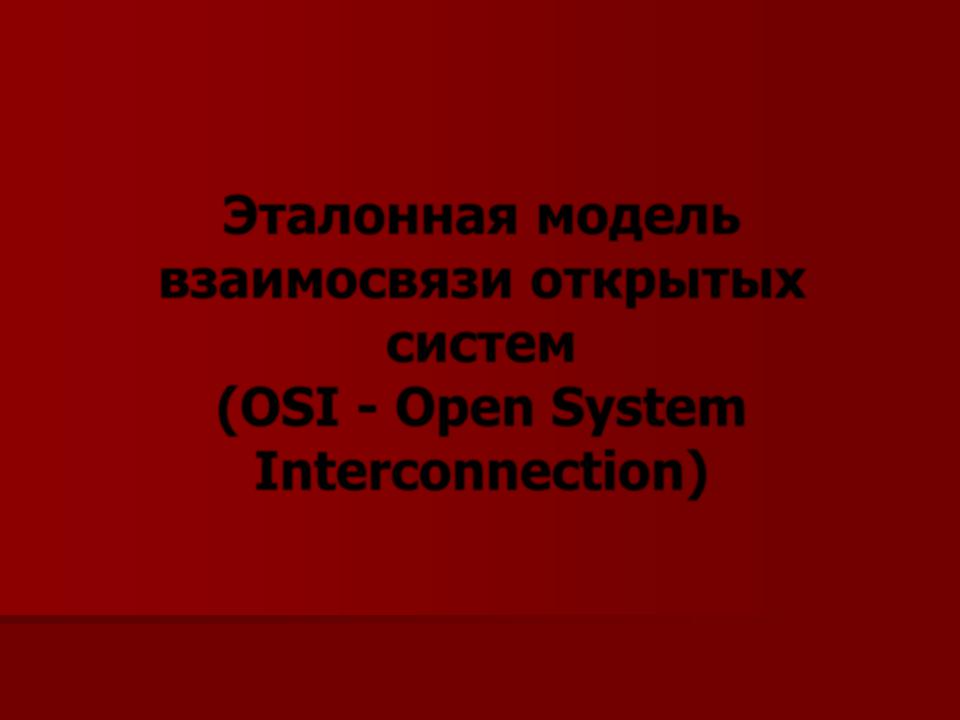

Эталонная модель взаимосвязи открытых систем

(OSI - Open System

Interconnection)

ISO – International Standards Organization –

(МОС – Международная организация стандартов),

CCITT – Consultative Committee for International Telegraphy and Telephony –

(МККТТ – Международный консультативный комитет по телефонии и телеграфии),

ITU – International Telecommunication Union –

(МСЭ – Международный союз электросвязи).

ГОСТ 28906–91 (ISO 7498–84; рекомендация Х.200)

«Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель».

Принципы разбиения на уровни

число уровней не должно быть слишком большим; проводить границу между уровнями следует в

том месте, где описание услуг является наиболее простым, количество операций через границу минимально и уже существует подходящий стандартный интерфейс; следует формировать уровни из легко

локализуемых функций с обеспечением возможности их обновления независимо от функций соседних уровней; возможно образование подуровней в рамках

одного уровня в том случае, когда этого требуют специфические виды услуг.

Физический уровень (Physical Layer)

Основные функции физического уровня:

•Интерфейсы ООД-АПД (DTE-DCE);

•Интерфейсы с физической средой;

•Электрические характеристики сигнала;

•Типы разъемов, назначение контактов;

•Передача битов по физическим каналам, модуляция.

Единица данных физического уровня – бит (bit)

Примеры спецификаций физического уровня:

Интерфейсы (Ethernet-10/100 Base-T);

Разъемы (RJ45);

Линейные интерфейсы С1-ФЛ, С1-ТЧ; Первичный сетевой стык Е1 (Рек. G.703);

Линейные коды HDB3, 2B1Q, PAM, TC-PAM;

Протоколы модуляции V.22bis, V.92 и др.

Канальный уровень – уровень звена

данных (Data Link Layer)

На этом уровне организуется канал передачи данных между смежными узлами сети (звено данных)

Основные функции канального уровня:

•проверка доступности канала передачи данных;

•обеспечение достоверности передачи каждого кадра путем эффективного обнаружения и исправления ошибок в принятом кадре;

•обеспечение управления каналом передачи данных (регулирование темпа передачи кадров, устранение последствий потерь и дублирования кадров).

Единица данных канального уровня – кадр

(Frame)

Примеры протоколов канального уровня:

Протоколы семейства HDLC: LAPB (X.25), LAPD (ISDN), LAPF (Frame Relay), LAPM (модемы V.34, V.90, V.92);

IEEE 802.2 LLC – протокол управления доступом к разделяемой физической среде

(МАС) в LAN Ethernet.

Сетевой уровень (Network Layer)

Этот уровень служит для образования единой транспортной системы, объединяющей несколько сетей коммутации пакетов с различными технологиями построения.

Основные функции сетевого уровня:

•Деление пользователей на группы и адресация;

•Формирование пакета определенного формата;

•Управление маршрутизацией. Выбор оптимального (по некоторому критерию) маршрута передачи пакета по сети;

•Защита сети от перегрузок.

Единица данных сетевого уровня – пакет

Примеры протоколов сетевого уровня:

•IP - протокол Internet, Intranet;

•ARP, RARP – протоколы преобразования адресов (MAC-IP, IP-MAC);

•ICMP –протокол обмена управляющими сообщениями;

•RIP,RSVP,OSPF,BGP-4,EGP,IGPR,EIGPR и др. -

протоколы маршрутизации и сигнализации.

Транспортный уровень (Transport Layer)

На транспортном уровне обеспечивается управление передачей всего сообщения через сеть от точки к точке с требуемой степенью достоверности.

В OSI определены пять классов сервиса

исправления ошибок в принятом сообщении – установление виртуального соединения, контроль доставки сообщения с помощью блочного циклического кода (CRC), квитирование и запрос повторной передачи всего сообщения.
