Метрология, стандартизация и сертификация

СРЕДСТВА

ИЗМЕРЕНИЙ

Тема 6

Понятие о средствах измерений

Средство измерения – это техническое средство (или комплекс), предназначенное для измерений, имеющее нормированные метрологические характеристики, воспроизводящие и (или) хранящие единицу физической величины, размер которой принимается неизменным (в пределах установленной погрешности) в течение известного интервала времени.

Средство измерения является обобщенным понятием, объединяющим разнообразные конструктивно законченные устройства, которые реализуют одну из двух функций:

- воспроизводят величину заданного (известного) размера, (например, гиря – заданную массу);

- вырабатывают сигнал (показание), несущий информацию о значении измеряемой величины. Показания СИ либо непосредственно воспринимаются органами чувств человека (например, показания стрелочного или цифрового приборов), либо они недоступны восприятию человеком и используются для преобразования другими СИ.

2

Обобщенная структурная схема средства измерения

3

Элементарные средства измерений

Измерительный преобразователь (ИП) – это техническое средство с

нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал , удобный для обработки, хранения, дальнейших преобразований, индикации или передачи.

Информативным параметром входного сигнала СИ является параметр входного сигнала, функционально связанный с измеряемой величиной и используемый для передачи ее значения или являющийся самой измеряемой величиной.

Мера – это средство измерений, предназначенное для воспроизведения и (или) хранения физической величины одного (однозначная мера) или нескольких (многозначная мера) размеров, значения которых выражены в установленных единицах и известны с необходимой точностью.

Устройство сравнения – это техническое средство, дающее возможность выполнять сравнение выходных сигналов мер однородных величин или же показаний измерительных приборов.

4

Измерительный преобразователь

Измерительный преобразователь или входит в состав какого-либо измерительного прибора (измерительной установки, измерительной системы и др.), или применяется вместе с каким-либо средством измерений. Примеры: термопара в термоэлектрическом термометре, измерительный трансформатор тока, электропневматический преобразователь.

Классификация ИП:

1) По месту в измерительной цепи:

первичные, на которые непосредственно воздействует измеряемая физическая величина;

промежуточные, которые располагаются в измерительной цепи после первичного.

2) По характеру преобразования входной величины

Линейные, имеющие линейную связь между входной и выходной величинами.

Нелинейные, у которых связь между входной и выходными величинами нелинейная.

По характеру преобразования сигнала измерительные преобразователи делятся на

аналоговые

A

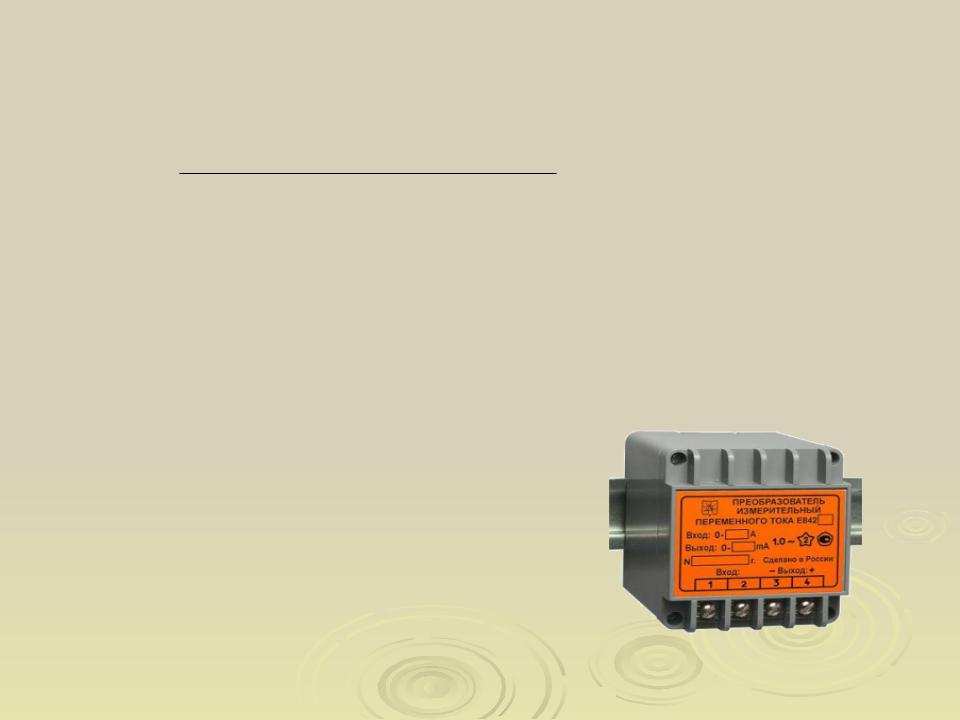

Измерительные преобразователи

Измерительные преобразователи - средства измерений, предназначенные для преобразования измеряемой величины в другую однородную или неоднородную величину с целью представления измеряемой величины в форме, удобной при обработке, хранении, дальнейших преобразованиях, передаче в показывающее устройство. Измерительные преобразователи не имеют устройств отображения измерительной информации, они или входят в состав измери- тельных приборов или применя- ются совместно с ними.

7

М е р ы

Меры предназначены для воспроизведения и (или)хранения физической величины одного или нескольких заданных размеров. К мерам относятся:

концевые меры длины B

8

Применяются также меры в виде

наборов и магазинов мер.

Набор мер представляет собой комплект однородных мер раз- ного размера, предназначенных

для применения в различных сочетаниях.

Магазин мер - набор мер, конструктивно объединенных в единое устройство, в котором предусмотрено ручное или

автоматизированное соединение мер в необходимых комбинациях (например, магазин электрических сопротивлений).
