M.2.2.2. Методы исследования и моделирования информационных процессов и технологий в полиграфии
Практическая работа 1. Расчеты параметров пиксельных изображений
1. Рассчитайте минимально необходимое разрешение для того, чтобы обеспечить достоверное отображение минимальных элементов штрихового оригинала.
Если толщина штриха измеряется в миллиметрах, то разрешение R = 50,8 /L.
Если толщина штриха измеряется в дюймах, то разрешение R = 2/L.
Если толщина штриха измеряется в пунктах, то разрешение R = 144/L.
Пример. Минимальная толщина линии в штриховом оригинале равна 0,1 мм. Каково минимально необходимое разрешение для сканирования?
Решение. 50,8/0,1=508 ppi (508/2,54=200 пикселов на сантиметр)/
Варианты заданий (назначается индивидуально преподавателем)
|
№ варианта |
Значение минимального элемента штрихового оригинала |
|
1 |
0,08 мм |
|
2 |
0,001 дюймов |
|
3 |
0,4 пунктов |
|
4 |
0,07 мм |
|
5 |
0,0015 дюймов |
|
6 |
0,7 пунктов |
|
7 |
0,12 мм |
|
8 |
0,0009 дюймов |
|
9 |
0,25 пунктов |
|
10 |
0,075 мм |
|
11 |
0,002 дюймов |
|
12 |
0,6 пунктов |
|
13 |
0,3 пунктов |
|
14 |
0,095 мм |
|
15 |
0,0015 дюймов |
|
16 |
0,65 пунктов |
2. Рассчитайте объем несжатого файла пиксельной графики
Объем изображения в байтах равен произведению (Общее количество пикселов)х(Глубина цвета цветовой модели).
Пример. Размер изображения 12х9 см, разрешение 300 ppi, модель RGB.
Решение. Ширина = 12/2,54 = 4,72 дюймов х300 = 1416 пикселов.
Высота = 9/2,54 = 3,54 дюймов х300 = 1062 пикселов.
Общее количество пикселов = 1416х1062 = 1503792.
Глубина цвета цветовой модели RGB = 24 бита /8 = 3 байта.
Объем = 1503792х3 = 4511376 байта /1024 = 4405,64 килобайта / 1024 = 4,3 мегабайта.
Варианты заданий (назначается индивидуально преподавателем)
|
№ варианта |
Размер изображения |
Цветовая модель |
|
1 |
15х12 см |
RGB |
|
2 |
13х12 см |
CMYK |
|
3 |
14х11 см |
RGB |
|
4 |
21х15 см |
256 цветов |
|
5 |
11х12 см |
RGB |
|
6 |
20х30 см |
grayscale |
|
7 |
16х19 см |
grayscale |
|
8 |
15х14 см |
RGB |
|
9 |
6х8 см |
CMYK |
|
10 |
9х13 см |
CMYK |
|
11 |
15х18 см |
256 цветов |
|
12 |
25х33 см |
grayscale |
|
13 |
7х9 см |
CMYK |
|
14 |
10х14 см |
CMYK |
|
15 |
16х16 см |
256 цветов |
|
16 |
24х25 см |
grayscale |
Практическая работа 2. Построение растра для четырехкрасочной печати
Построение растра при заданных значениях линиатуры и угла поворота для четырехкрасочной печати в масштабе 2000% (20 к 1). Растровая точка каждого цвета изображается кругом диаметром 2 мм.

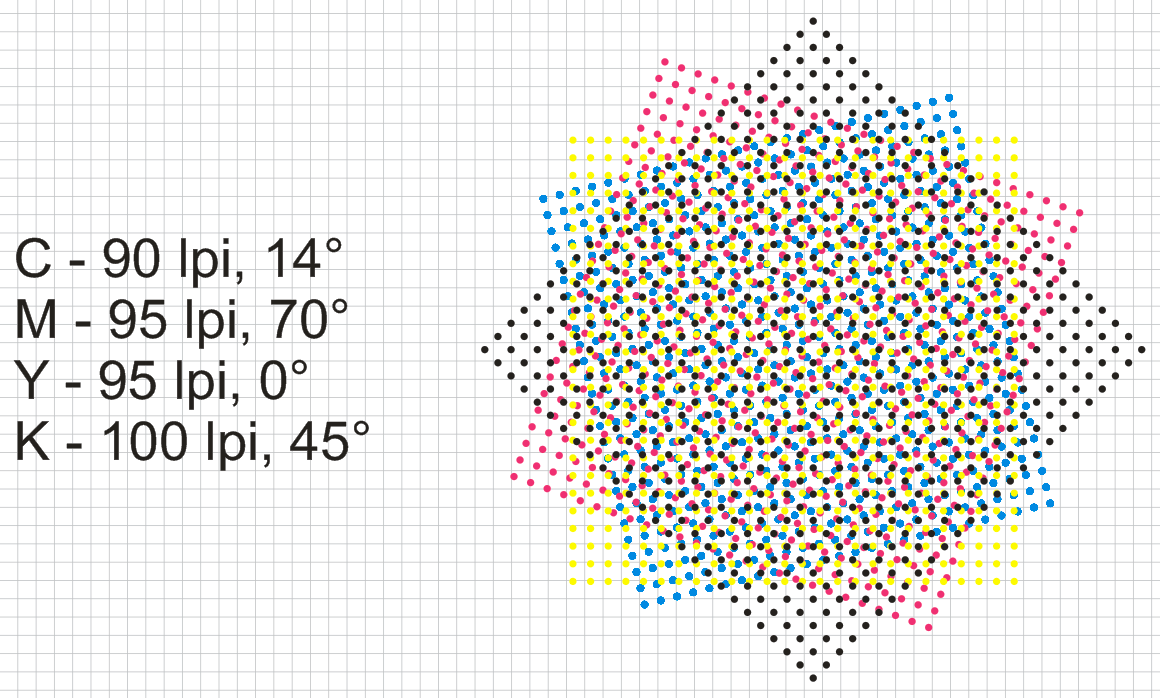

Пример. Параметры растрирования: C 90 lpi, 14°; M 95 lpi, 70°; Y 95 lpi, 0°; K 100 lpi, 45°.
При заданном масштабе в 2000% центры растровых точек для красок будут находиться на следующем расстоянии: C 4,572 мм; M и Y 4,826 мм; K 5,08 мм. Создать структуру можно вручную на клетчатой или миллиметровой бумаге. Допускается выполнение работы в графической программе, например, в CorelDraw.
Варианты заданий (назначается индивидуально преподавателем)
|
№ варианта |
Cyan |
Magenta |
Yellow |
Black |
|
1 |
96 lpi, 17° |
100 lpi, 75° |
106 lpi, 0° |
106 lpi, 45° |
|
2 |
90 lpi, 13° |
100 lpi, 70° |
105 lpi, 0° |
106 lpi, 45° |
|
3 |
96 lpi, 17° |
110 lpi, 70° |
104 lpi, 0° |
106 lpi, 45° |
|
4 |
90 lpi, 13° |
100 lpi, 75° |
103 lpi, 0° |
106 lpi, 45° |
|
5 |
96 lpi, 17° |
100 lpi, 70° |
102 lpi, 0° |
106 lpi, 45° |
|
6 |
90 lpi, 13° |
110 lpi, 70° |
101 lpi, 0° |
106 lpi, 45° |
|
7 |
96 lpi, 17° |
100 lpi, 75° |
106 lpi, 0° |
96 lpi, 45° |
|
8 |
90 lpi, 13° |
100 lpi, 70° |
105 lpi, 0° |
96 lpi, 45° |
|
9 |
96 lpi, 17° |
110 lpi, 70° |
104 lpi, 0° |
96 lpi, 45° |
|
10 |
90 lpi, 13° |
100 lpi, 75° |
103 lpi, 0° |
96 lpi, 45° |
|
11 |
96 lpi, 17° |
100 lpi, 70° |
102 lpi, 0° |
96 lpi, 45° |
|
12 |
90 lpi, 13° |
110 lpi, 70° |
101 lpi, 0° |
96 lpi, 45° |
|
13 |
99 lpi, 17° |
114 lpi, 70° |
104 lpi, 0° |
95 lpi, 45° |
|
14 |
99 lpi, 13° |
114 lpi, 75° |
103 lpi, 0° |
94 lpi, 45° |
|
15 |
99 lpi, 17° |
114 lpi, 70° |
102 lpi, 0° |
93 lpi, 45° |
|
16 |
99 lpi, 13° |
114 lpi, 70° |
101 lpi, 0° |
92 lpi, 45° |
