Лабораторная работа № 9
ПОДГОТОВКА РАЗБИВОЧНЫХ ДАННЫХ ДЛЯ ПЕРЕНЕСЕНИЯ НА МЕСТНОСТЬ ОСНОВНЫХ ОСЕЙ ЗДАНИЙ И СООРУЖЕНИЙ
Подготовка проекта заключается в составлении технической документации, содержащей необходимые числовые и графические данные для перенесения на местность осей зданий и сооружений, красных линий, границ землепользований, осей линейных сооружений и т. п.
На фрагменте плана топографической съёмки (выдается преподавателем), задаются контуры объекта, предполагаемого к перенесению на местность и его габаритные размеры (a×b). На плане необходимо дочертить и обозначить основные оси переносимого на местность объекта, как показано на рисунке 20.

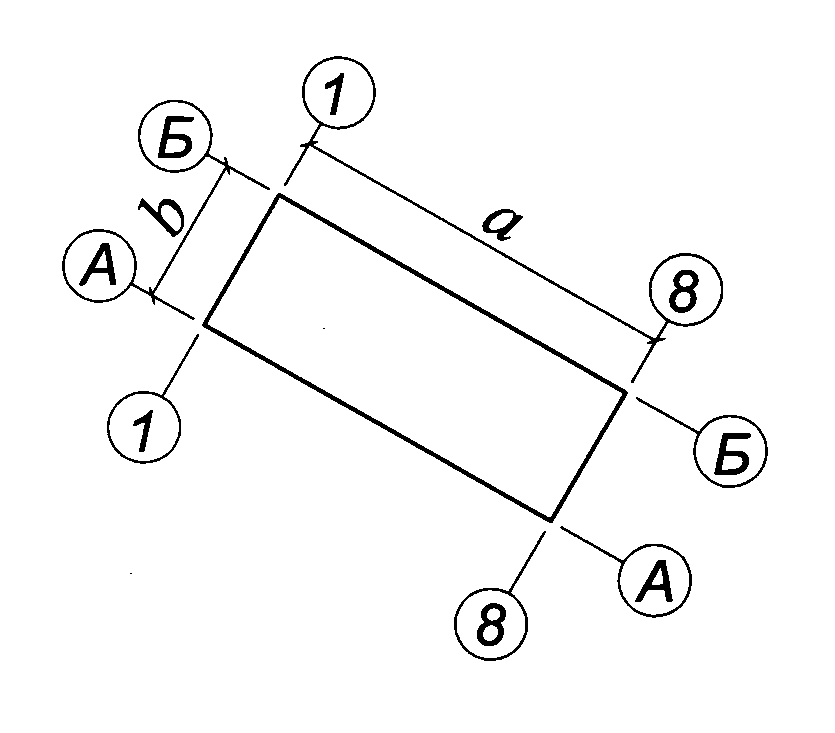

Рисунок 20 – Пример нанесения и обозначения основных осей и габаритных размеров заданного объекта
На плане показано также положение точек геодезической основы – это точки 6, 7 и 8, координаты которых приведены в таблице ниже фрагмента плана
1. Нанесение на топографический план габаритов сооружения и определение исходных координат и дирекционного угла.
Определить графически координаты одной из точек выносимого объекта, к примеру, точки А/1. Для этого сначала следует определить коэффициент деформации бумаги по оси ОХ – kxи по оси ОУ –ky:
;
где lT – теоретическая длина стороны квадрата координатной сетки;
lф – фактическая (измеренная) длина этой же стороны.
Координаты заданной точки а/1 с учетом деформации бумаги вычислить по формулам:
ХА/1 = Хн+ kx∙Δx =
YА/1 = Yн+ ky∙Δy =
где Хн,Yн – координаты юго-западного угла квадрата координатной сетки, в котором располагается точка А/1.
Геодезическим транспортиром измерить дирекционный угол А/1–А/8:
А/1-А/8 =________________
Зная координаты точки А/1, длину а (из задания) стороны А/1–А/8 и её дирекционный угол, вычислить прямоугольные координаты точки А/8:
3. Расчёт разбивочных элементов
Точки основной оси (A/Iи А/8) планируется выносить в натуру (на местность) полярным способом. Поэтому по формулам обратной геодезической задачи следует, вычислить дирекционные углы направлений между точками съёмочного обоснования и выносимыми точками, а также горизонтальные проложения линий. Вычисления удобно выполнять в табличной форме (таблица 9).
Таблица 9 – Ведомость решения обратных геодезических задач
|
№ действия |
Элементы формулы |
Линия т.1-А/1 |
Линия т.2-А/8 |
|
1 |
YА/1(YА/8) |
|
|
|
2 |
Y1(Y2) |
|
|
|
3 |
Δy |
|
|
|
4 |
XА/1(XА/8) |
|
|
|
5 |
X1(X2) |
|
|
|
6 |
Δx |
|
|
|
7 |
tg r=Δy/Δx |
|
|
|
8 |
r = arctg Δy/Δx |
|
|
|
9 |
α |
|
|
|
10 |
|
|
|
|
11 |
d = Δx/cos α |
|
|
|
12 |
α = Δy/sin α |
|
|
Вычислить угловые разбивочные элементы по разностям дирекционных углов соответствующих направлений:
β1 =α1-2–α1-А/1 = _____________________
β2 =α2-А/8–α2-1 = _____________________
Найти поправки за превышения и вычислить наклонные расстояния:
;
,
где h1 = HA/1 – H1 =____________; h2 = HA/8 – H2=_____________;
Д1-а/1 = d1-A/1 + Δd1 =________________
Д2-а/8 =d2-A/8 + Δd2 =________________
4. Составление разбивочного чертежа.
Подготовку разбивочных данных завершают составлением разбивочного чертежа, который выполняют в произвольном масштабе так, чтобы цифровой материал читался без затруднений. Все проектные данные: оси сооружения; полярные углы и линии, их числовые значения показывают красным цветом, а все остальные элементы чертежа – чёрным.
На чертёж наносится направление меридиана.

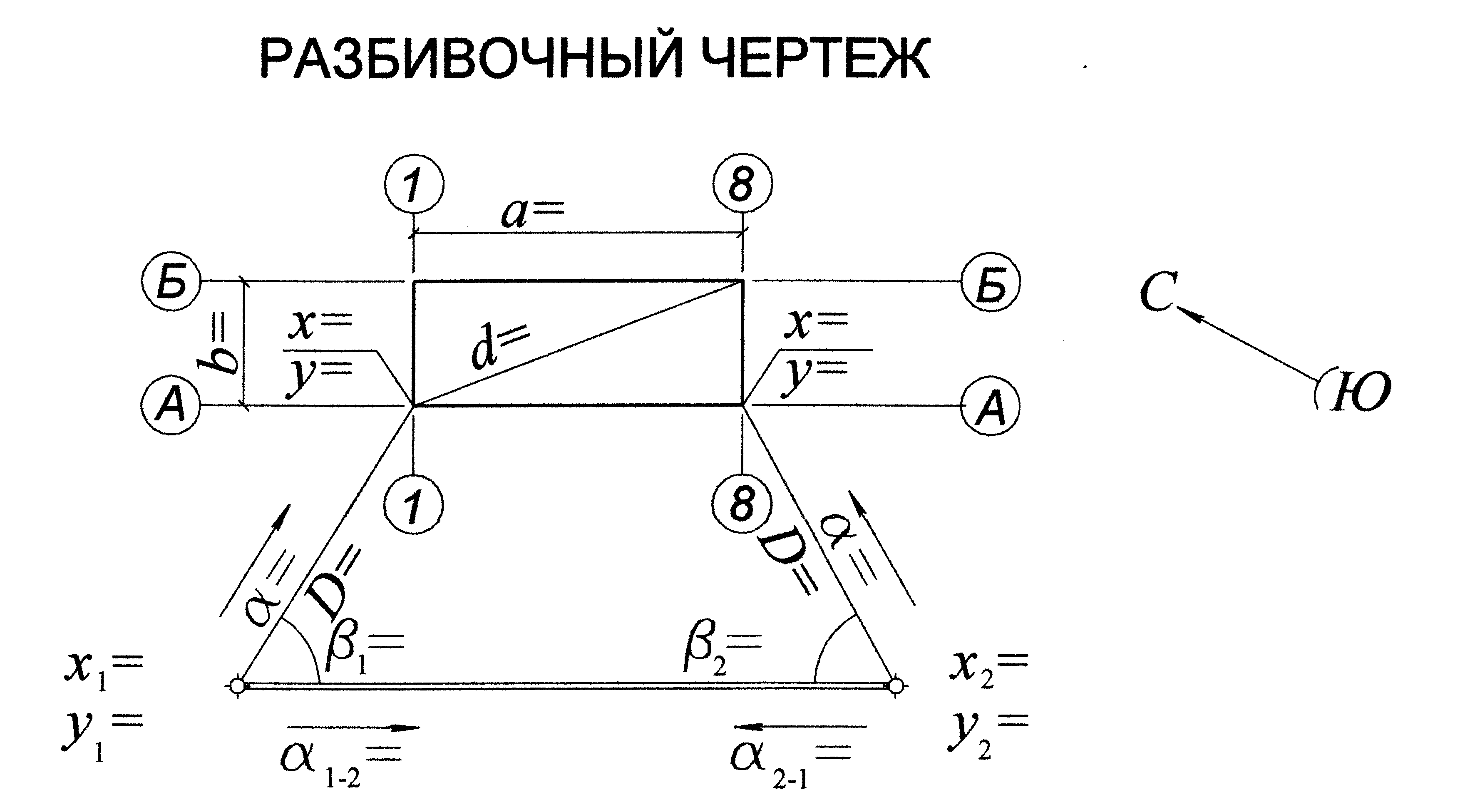

Образец оформления разбивочного чертежа приведён на рисунке 21.
Составил:Проект перенесения в натуру основных
