Контрольные вопросы к лабораторной работе №4

1. Назовите назначение теодолита.

2. Какие конструктивные особенности устройства теодолита 3Т5КП

3. Назовите основные части теодолита 4Т30П.

4. Из каких действий складывается приведение теодолита в рабочее положение?

5. Каков порядок действий при измерении горизонтального угла способом приемов?

6. Что называется местом нуля (МО) вертикального круга? Как определить место нуля теодолита 4Т30П?

7. Как измеряются вертикальные углы (утлы наклона) с помощью теодолита?

8. Перечислите основные геометрические условия теодолита.

9. Как выполняется поверка цилиндрического уровня при алидаде?

10. Как выполняется поверка наличия коллимационной ошибки?

11. Как выполняется поверка равенства подставок?

12. Как проверяется правильность установки сетки нитей?

Лабораторная работа № 5 обработка материалов теодолитной съемки

1 Вычисление координат пунктов съёмочного обоснования.

1.1 В индивидуальном задании-бланке вычислить горизонтальные проложения линий.

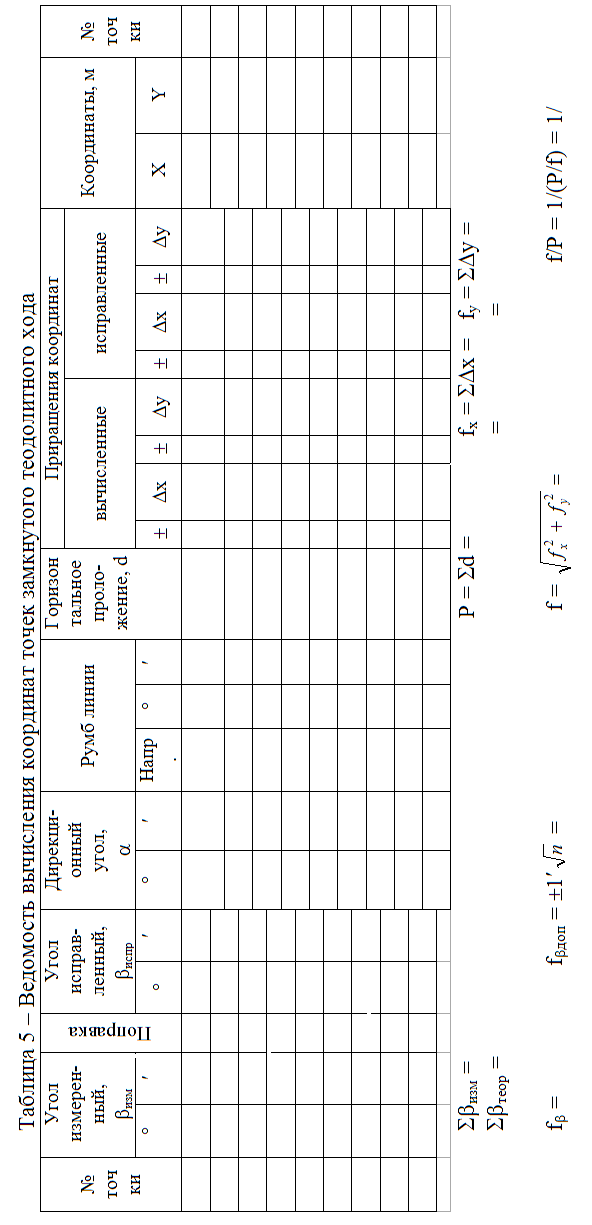

1.2 Выписать в ведомость вычисления координат (таблица 5) значения измеренных горизонтальных углов и горизонтальных проложений линий. Выписать из задания известный дирекционный угол линии1-2 и условные координаты первого пункта съемочного обоснования.

1.3 Найти сумму измеренных горизонтальных углов и сравнить её с теоретическим значением. Если невязка не превышает допустимого значения, то распределить её поровну во все измеренные углы и вычислить их исправленные значения.

Выполнить контроль правильности введения поправок в углы, а именно: сумма всех исправленных углов должна равняться теоретическому значению.

1.4 Вычислить дирекционные углы всех сторон теодолитного хода, а при необходимости и румбы.

1.5 Вычислить и увязать приращения координат пунктов съёмочного обоснования.

1.6 Вычислить координаты пунктов съёмочного обоснования.

2 Построение плана теодолитной съемки.

2.1 На листе ватмана вычертить координатную сетку, помня, что к точности ее построения предъявляются очень жесткие требования: сторона любого из квадратов сетки не должна отличиться от 10 сантиметров более чем на 0,1 мм, а все диагонали квадратов не должны различаться между собой более чем на 0,2 мм.

2.2 В соответствии с вычисленными значениями координат пунктов съемочного обоснования произвести оцифровку координатной сетки.

Используя поперечный масштаб, нанести пункты съёмочного обоснования, контролируя правильность работы промерами расстояний между получаемыми точками.

2.3 Пользуясь абрисами, выданными преподавателем, нанести карандашом ситуацию на план,

2.4 После проверки у преподавателя вычертить план тушью, строго выдерживая размеры и ориентацию условных знаков.

Контрольные вопросы к лабораторной работе №5

1. Какова цель теодолитной съемки? Перечислить этапы работ при теодолитной съемке.

2. Перечислить основные требования и порядок работ при создании съёмочного обоснования.

3. Перечислить основные способы съёмки ситуации (подробностей) при проведении теодолитной съёмки.

4. Каков общий порядок математической обработки данных полевых измерений?

5. Каков общий порядок построения плана теодолитной съёмки?

Лабораторная работа № 6 работа с нивелирами

1 Устройство нивелиров.

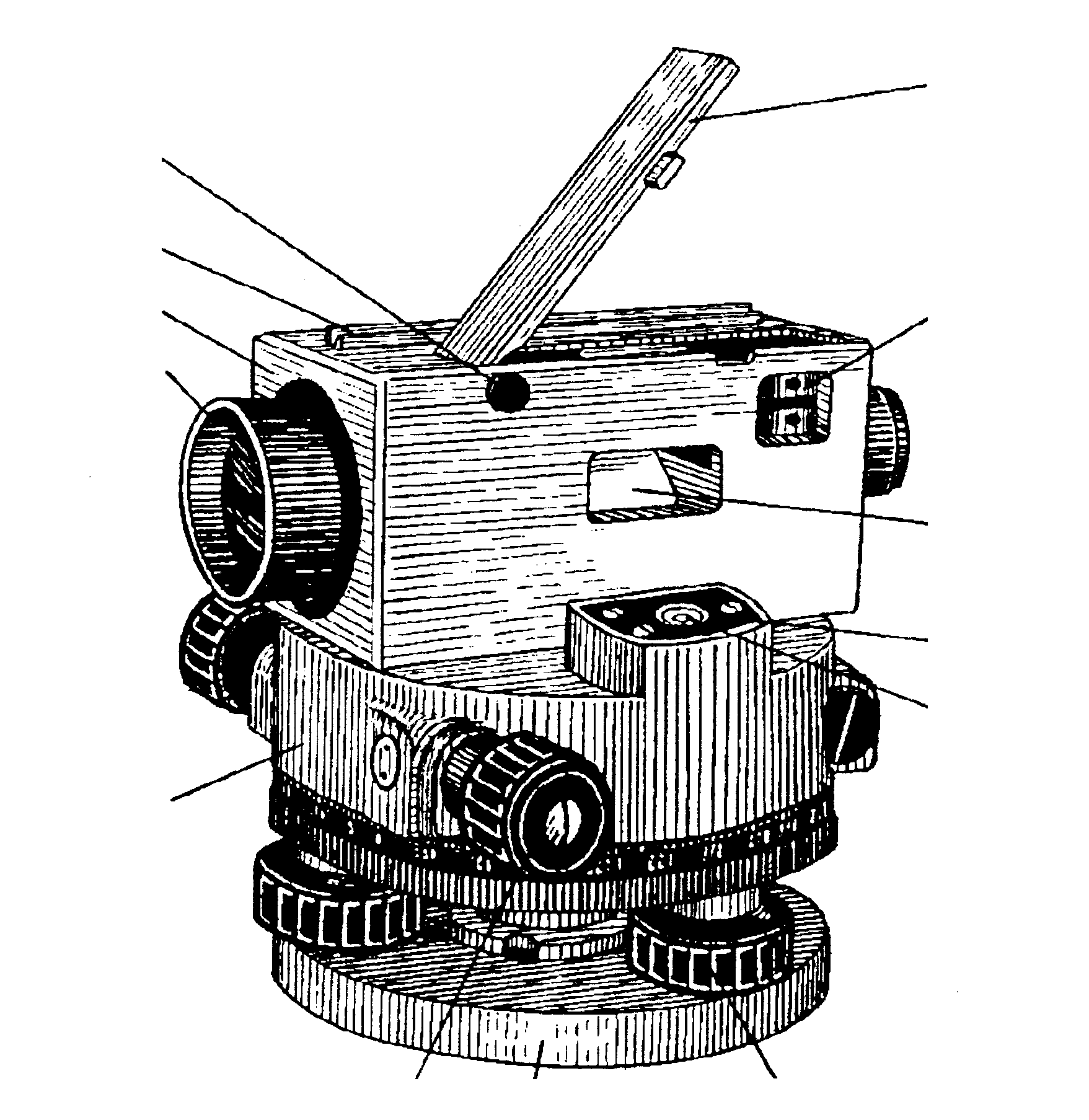

1.1 Изучить и по рисунку 11 кратко описать устройство нивелира 3Н5Л.

Рисунок 11 – Глухой нивелир технической точности 3Н5Л

1.		8.
2.		9.
3.		10.
4.		11.
5.		12.
6.		13.
7.		14.

1.2 Записать названия геометрических осей нивелира, показанных ниже на рисунке 12.

Рисунок 12 – Основные геометрические оси нивелира
		1.3 В соответствии с обозначениями на этом рисунке перечислить основные геометрические условия нивелира.

1.4 Устройство зрительной трубы с компенсатором:

Рисунок 13 - Зрительная трубы с компенсатором

1	Корпус зрительной трубы	6	Призма подвешенная на нитях
2	Объектив	7	Фокусирующая линза
3	Окуляр	8	Воздушный демпфер поршневого типа
4	Сетка нитей	9	Центр тяжести компенсатора
5	Призма скрепленная с зрительной трубой

1.5 Установить нивелир и выполнить тренировочные отсчёты по черной и красной сторонам рейки; вычислить величину "пятки" рейки:

а_ч=___________ а_кр.=__________ "пятка" рейки =__________

5. Измерить длину плеч до пикетов:

d_пк =d_пк =

2 Работа на станции.

2.1 По ниже зарисованной схеме нивелирования способом «из середины» рисунок 14 в соответствии с принятыми обозначениями записать формулы для вычисления превышения, горизонта инструмента и отметок пикетных и плюсовых точек.

Рисунок 14 - Схема нивелирования способом «из середины»

h’= h”= hсред= ГИ = HПК2= HПК+35=

2.2 Выполнить нивелирование на станции и записать результаты измерений в журнал технического нивелирования.

Таблица 6 – Журнал технического нивелирования

№ станции	№ пи-кета	Отсчёт по рейке, мм			Превышения, мм			Гори- зонт. инструмента, м	Отметки точек, м
		зад- ней	перед- ней	проме- жут.	вычисленные	средние	увязанные
								-

3 Поверки и юстировки уровенных нивелиров.

3.1 Поверка круглого уровня.

Проверяемое условие:
Порядок поверки:

Порядок юстировки:

2. Поверка цилиндрического уровня (поверка главного условия нивелира).

   Проверяемое условие:
   Порядок поверки:
   Порядок юстировки:

3. Поверка сетки нитей.

Проверяемое условие:
Порядок поверки:
Порядок юстировки:
