Методика эксперимента

Измерения проводятся на установке, блок-схема которой представле­на на рис.4. При измерении частоты с помощью осциллографа исследуе­мый сигнал с выхода генератора подается на вход осциллографа. Регули­ровками на передней панели осциллографа добиться устойчивого изобра­жения синусоиды на экране электронно-лучевой трубки, после чего найти период и частоту исследуемого сигнала.

При измерении частоты методом круговой развертки синусоидаль­ный сигнал с выхода генератора подается на приемник-компаратор или частотомер. Одновременно с помощью рамочной антенны приемником ПК-50 осуществляется прием эталонного сигнала f_обрчастотой 50 кГц, пе­редаваемого станцией эталонных сигналов частоты и времени. С помощью коаксиального провода антенный сигнал 50 кГц соединяется с входом ху на передней панели ПК-50. При этом на экране индикатора появляется эл­липтическая развертка. При подаче напряжения генератора на вход Z при­емника-компаратора и выполнения условной кратности входной и эталон­ной частот на эллиптической развертке появляются светящиеся метки, число которых равно отношению частот.

Требования безопасности труда

1. Запрещается включение установки без проверки ее преподавате­лем или лаборантом.

2. В случае возможных отклонений от нормального режима работы немедленно отключить установку и сообщить об этом преподавателю или лаборанту.

3. После проведения работы установка должна быть обесточена.

Порядок выполнения работы Задание 1

1. Установить на шкале генератора ГЗ-7А частоту выходного сигнала /i, напряжение с выхода генератора подать на вход осциллографа С1-75, регулировками «время/см», «V/см», «стабильность» добиться устойчивого изображения исследуемого сигнала на экране осциллографа. Убедиться в том, что генератор вырабатывает неискаженный сигнал синусоидальной формы.

2. С помощью координатной сетки и переключателя «время/см» оп­ределить период синусоидального сигнала T=ma

где а - период сигнала, измеренный в делениях шкалы координат­ной сетки;

т - масштаб развертки, определенный показанием переключателя «время/см».

3. По значению периода Т определить частоту синусоидального на-

пряжения f_z=1/T . Результат записать в таблицу 1.

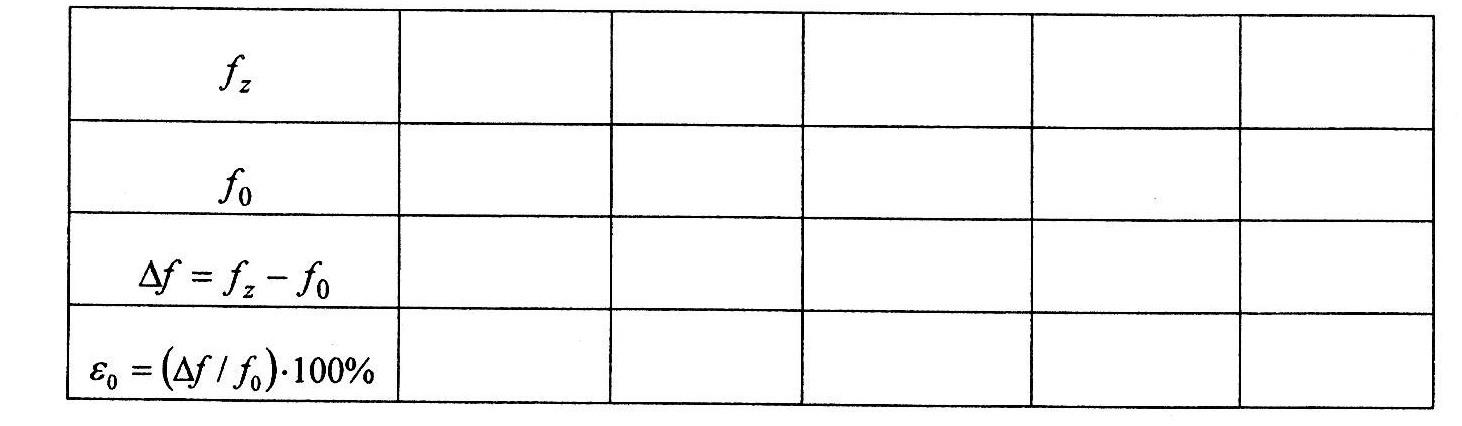

Таблица 1.

где f_z и f₀ - частота, определяемая по осциллографу и частотомеру

1. Подключить антенну сигнала эталонной частоты f_06p =50 кГц к ан­тенному входу на задней панели приемника ПК-50. Гнездо 50 кГц кабелем соединить с входом ху. На шкале индикатора появится эллиптическая раз­вертка.

2. Сигнал с выхода генератора ГЗ-7А подать на вход ПК-50 и («вход Z»). Измерительный сигнал должен наблюдаться (в зависимости от отно­шения частот f_z/ f_06p = п, где n= 1, 2, 3 ...) в виде «n» яркостных меток на эллиптической развертке.

3. Плавно вращая ручку «частота» генератора по или против часовой стрелки вблизи измеряемой частоты f_z добиться появления на экране индикатора ПК-50 неподвижных меток. Частоту сигнала определить как

f_n=nf_обр

4. Найти погрешность шкалы для исследуемой частоты

Результаты измерений занести в таблицу 2.

Таблица 2.
