Конструкция и типоисполнения дугогасящего реактора типа рздпом

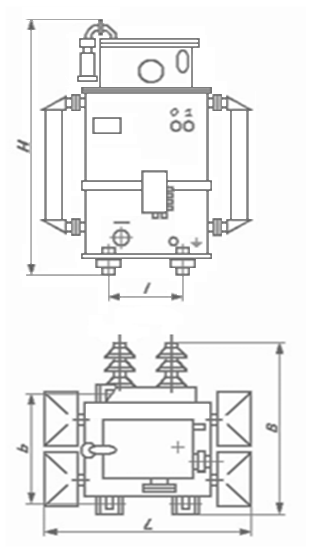

Рис. 4. Общий вид, габаритные, установочные и присоединительные размеры дугогасящего реактора
Таблица 8
|
Типоисполнение реактора |
Размеры, мм |
Количество радиаторов, шт. |
Масса, кг | ||||||
|
L |
В |
Н |
I |
b |
активной части |
масла |
Полная масса | ||
|
РЗДПОМ-120/6У1 |
1120 |
1205 |
1770 |
550 |
820 |
0 |
730 |
318 |
1535 |
|
РЗДПОМ-190/10У1 |
1120 |
1205 |
1770 |
550 |
820 |
0 |
727 |
320 |
1530 |
|
РЗДПОМ-300/6У1 |
1370 |
1300 |
1770 |
550 |
820 |
3 |
754 |
390 |
1720 |
|
РЗДПОМ-480/10У1 |
1400 |
1225 |
2100 |
550 |
820 |
4 |
1028 |
560 |
2330 |
Рис. 5. Общий вид, габаритные, установочные и присоединительные размеры реактора
Таблица 9
|
Типоисполнение реактора |
Размеры, мм |
Количество радиаторов, шт. |
Масса, кг | ||||||
|
L |
В |
Н |
I |
b |
активной части |
масла |
полная масса | ||
|
РЗДПОМ-460/6У1 |
1335 |
1280 |
1800 |
660 |
820 |
0 |
992 |
560 |
2500 |
Рис. 6. Общий вид, габаритные, установочные и присоединительные размеры реактора
Таблица 10
|
Типоисполнение реактора |
Размеры, мм |
Количество радиаторов, шт. |
Масса, кг | ||||||||
|
L |
В |
Н |
I |
b |
|
активной части |
масла |
Полная масса | |||
|
РЗДПОМ-400/6У1 |
1900 |
1600 |
2200 |
660 |
820 |
4 |
1565 |
1650 |
4435 | ||
|
РЗДПОМ-400/10У1 |
1900 |
1600 |
2200 |
660 |
820 |
4 |
1585 |
1650 |
4435 | ||
|
РЗДПОМ-630/10У1 |
1900 |
1600 |
2200 |
660 |
820 |
4 |
1650 |
1650 |
4520 | ||
Примечание:
Так же возможно изготовление реакторов другой мощности или с более точными характеристиками регулирования диапазона токов дугогасящего реактора (по характеристикам импортных аналогов).
