I.3.3.1.Эпр площадной цели.

Рассчитаем ЭПР площадкой цеди (в пределах площади, разрешаемой РЛС), а именно ЭПР поверхности земли при радиоло­кационном наблюдении, выполняемой бортовой РЛС (рис. I.3.11). Входной сигнал в приемнике РЛС, формируемый отражающей площад­кой земли, флюктуирует за счет движения самолета, антенны и собственного движения самих элементарных отражателей, вызван­ного ветром. Флюктуируют радиолокационные отражения травы, кустарника, леса, пашни, волн на водной поверхности.

Рис.I.3.11

Тогда ЭПР площадной цели можно записать:

. (I.3.14)

где - удельная ЭПР при вертикальном падении луча;

_ - диаграммы направленности антенны в горизонтальной плоскости на уровне 0,5 по мощности.

Итак, ЭПР площадных целей зависит от рассеивающих свойств поверхности наклонной дальности и угла места отражающей площадки (R, ), от параметров РЛС (_,). Рассеивающие свойства поверхности, в свою очередь, зависят от длины волны и поляризации излучения. В частности, сражение, как правило, усиливается с уменьшением длины рабочей волны. Величина в большинстве случаев определяется экспериментально как для суши, так и для морской поверх­ности.

I.3.3.2. Эпр объемной цели.

В радиолокационной практике часто встречаются отра­жения от объемно-распределенных целей, состоящих из большого числа отражающих элементов, относительно близко расположенных друг к другу и занимающих значительную область пространства. Отражающие элементы, принимающие участие в формировании суммарного сигнала, распределяются в пределах некоторого объема V (отражающий объем), определяемого разрешающей способностью РЛС по угловым координатам и дальности (рис. I.3.12).

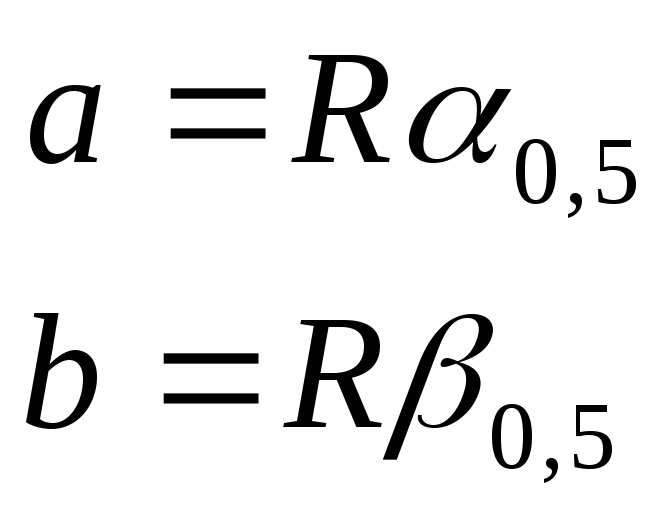

Практически всегда справедливо неравенство , гдеR — рас­стояние до отражающего объема. Поэтому приближенно можно считать, что рассмотренный объем имеет форму цилиндра высотой , и площадью, которая определяется следующим образом

,

откуда площадь

и, следовательно, отражающий объем будет равен

. (I.3.15)

Определить эффективную площадь рассеяния объемно-распреде­ленной цели в предположении, что элементарные отражатели обла­дают различными значениями s_i довольно трудно. Поэтому будем считать, что элементарные отражатели, заполняющие объем V, имеют одинаковые ЭПР, равные s.

Предположим, что элементарные отражатели распределены в пространстве равномерно с плотностью n. Тогда в объеме содер­жится отражателей, а их средняя ЭПР

. (I.3.16)

s– ЭПР одного отражателя.

Подставляя в (I.3.16) выражение (I.3.15), получаем формулу для вы­числения средней ЭПР объемно-распределенной цели

, (I.3.17)

I.3.3.3. Эпр гидрометеоров.

В случае дождя s есть ЭПР дождевой капли, а число вибраторов в единице объема n₁, связано с интенсивностью дождя I (мм/ч). Для упрощения расчетов можно восполь­зоваться удельной ЭПР на единицу объема , которую можно рассчитать по формулам

(для дождя);

(для снега).

При расчете отраженных сигналов от облака дипольных отражателей (металлизированных лент) также применяют удельную ЭПР, которая при произвольной ориентации в пространстве диполей длиной

(I.3.18)

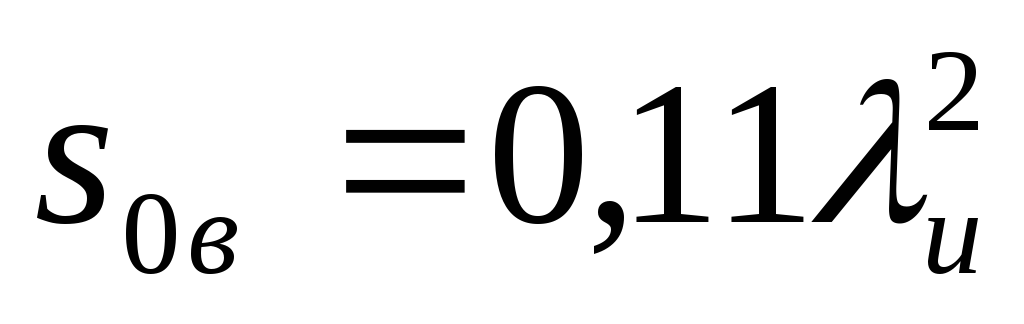

где — среднее значение ЭПР полуволновых ви­браторов.

Интенсивность отраженного сигнала определя­ется ЭПР всего разрешаемого объема:

, (I.3.19)

где — в м².

При отклонении длины диполей от половины длины волны облучающих радиоволн ЭПР уменьшается, что снижает эффективность их маскирующего действия.
