РАСЧЕТ МЕХАНИЗМА ПОДЪЁМА ГРУЗА МОСТОВОГО КРАНА

Методические указания

по выполнению курсовой работы к дисциплине

«Подъемно-транспортные машины в отрасли станкостроения»

Ростов-на-Дону

2014

Пояснительная записка должна содержать: титульный лист, содержание пояснительной записки (ПЗ), задание на КР, введение, основной текст, выводы и список использованной литературы.

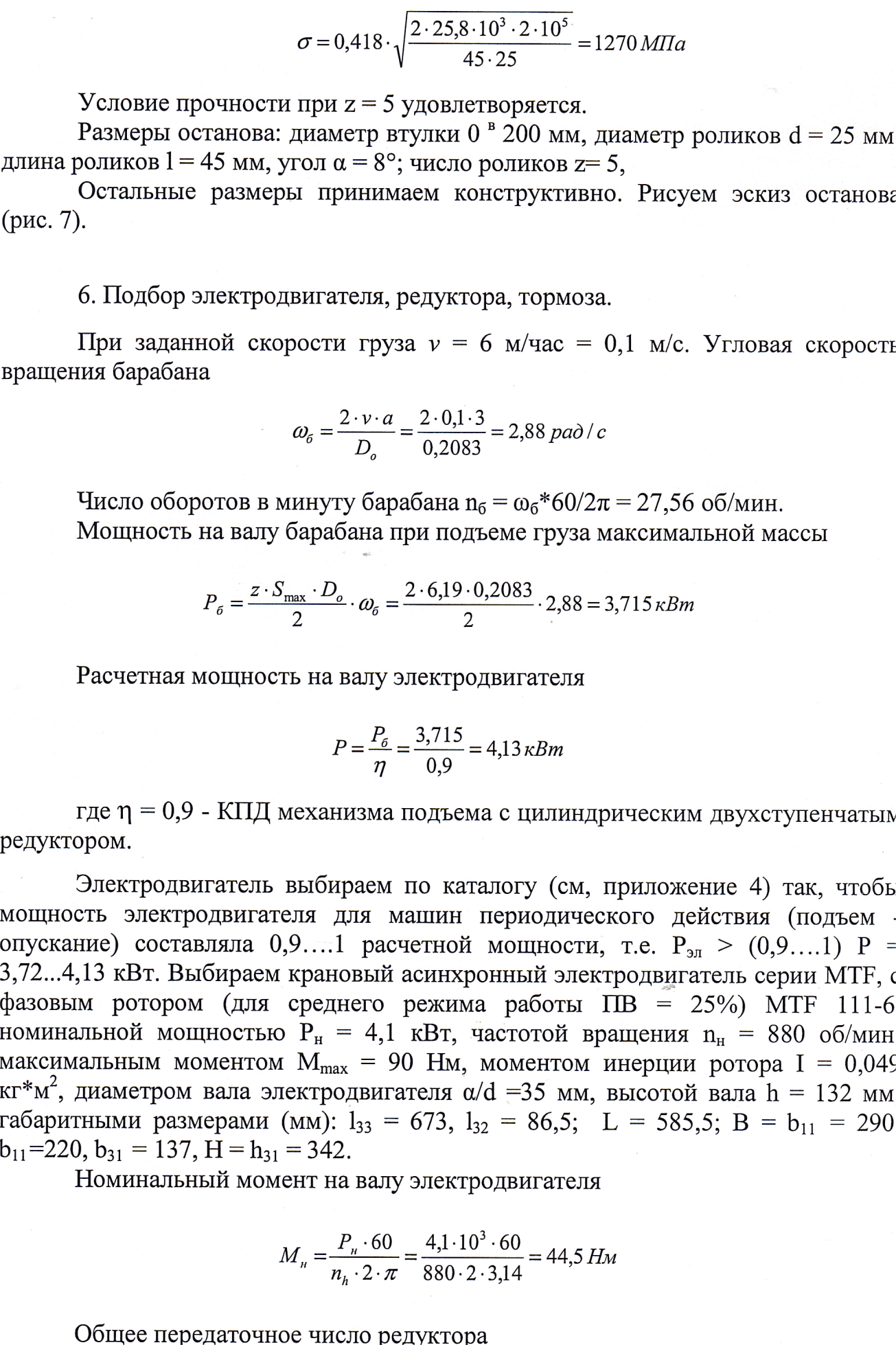

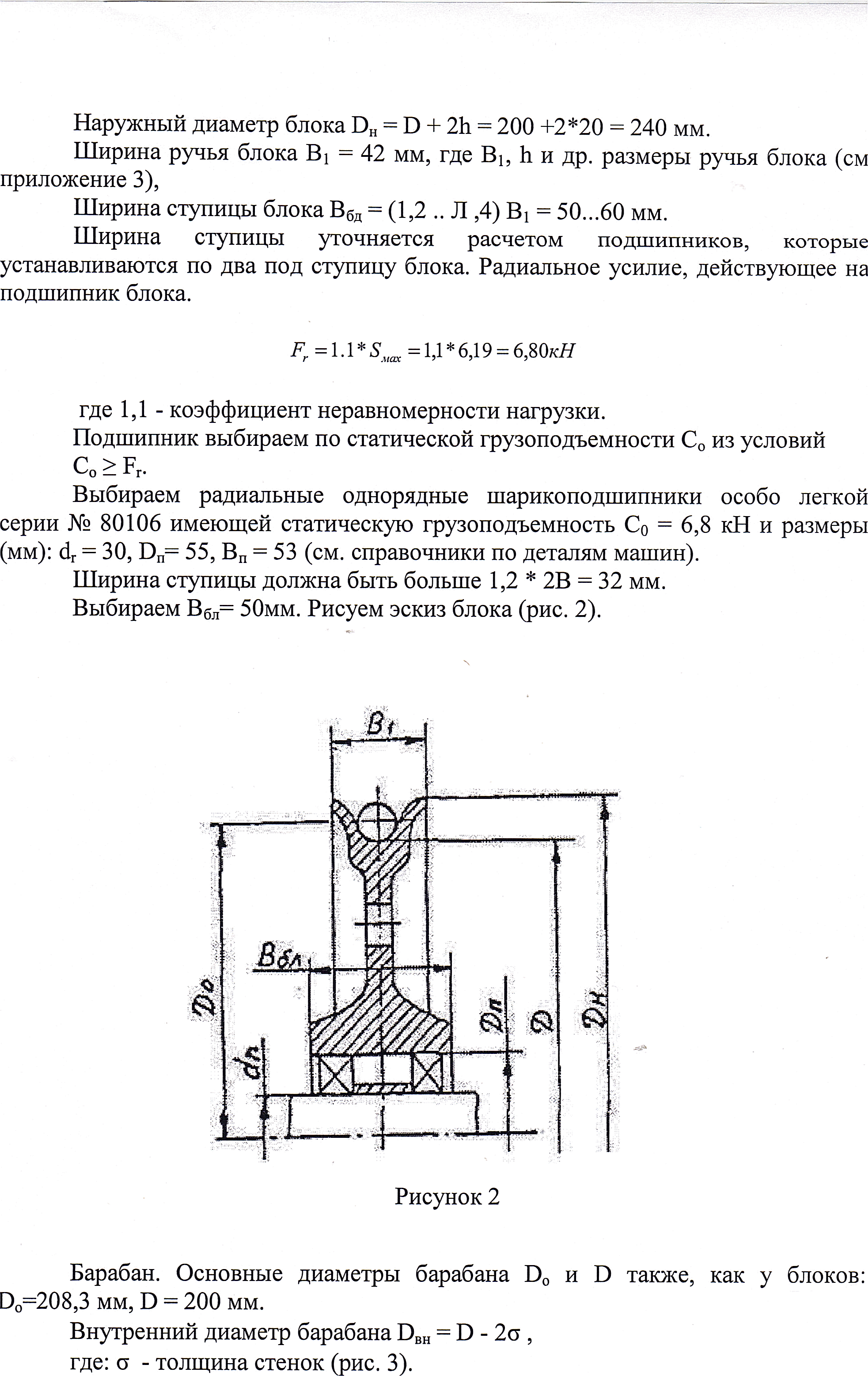

Основной текст ПЗ должен раскрывать конкретное содержание курсовой работы и отображать все расчеты и полученные результаты. В качестве методического указания приводится пример расчета механизма подъема груза мостового крана. В конце приводятся справочные данные необходимые при расчетах.

Примечание: Исходные данные и последовательность выполнения курсовой работы даны в индивидуальном задании.

Приложение 9 Пример выполнения графической части курсовой работы Сборочный чертеж механизма подъёма

Спецификация

Сборочные единицы

1. Редуктор Ц2-350-25-11М ТУ24-9-488-88 (1)

2. Электродвигатель 4MTF 160 LB6 1M 1000 (1)

3. Тормоз ТКГ-200 ОСТ 24.290.08-82 (1)

4. Муфта МУВП 250-48-II.6.-40-Т.II.6 ОСТ 24.848.03-79 (1)

Детали

5. ТКД 06.01.01. Барабан (1)

6. ТКД 06.01.02. Втулка (1)

7. ТКД 06.01.03. Полуось (1)

8. ТКД 06.01.04. Ступица (1)

Стандартные изделия

9. Болт М12*55.56.01 9 ГОСТ 7817-80 (6)

10. Болт М10*25 ГОСТ 7798-70 (10)

11. Болт М12*80 ГОСТ 7798-70 (4)

12. Втулка РБ 2/2 ОСТ 24.191.02 (1)

13. Гайка М12.5.01 9 ГОСТ 5915-70 (16)

14. Канат 11.5-Г-10-Н-О-1770 ГОСТ 7668-80 6*36+1о.с. l = 50 м (1)

15. Корпус опоры ШМ-110 ГОСТ 13218.2-80 (1)

16. Крышка ГН-110 ГОСТ 13219.2-81 (1)

17. Крышка МН-110*60 ГОСТ 13219.6-81 (1)

18. Манжета 1-60*90 ГОСТ-8752-79 (1)

19. Накладка 3 МН 4806-63 (6)

20. Подшипник 1610 ГОСТ 5720-75 (2)

21. Полукрышка РБ 2/4 ОСТ 24.191.02 (2)

22. Полуось РБ 2/3 ОСТ 24.191.02 (1)

23. Прокладка РБ 2/5 ОСТ 24.191.02 (2)

24. Ступица зубчатая РБ 2/1 ОСТ 24.191.02 (1)

25. Шайба 10 Н 65 Г 01 9 ГОСТ 6402-70 (6)

26. Шайба 12 Н 65Г 01 9 ГОСТ 6402-70 (10)

27. Шайба стопорная 12-015 ГОСТ 13463-77 (6)

28. Шайба РБ 2/6 ОСТ 24.191.02 (2)

29. Шайба торцевая РБ 2/7 ОСТ 24.191.02 (2)

30. Шпилька М12*50 15/30 56.01 9 ГОСТ 22034-76 (6)

31. Шнур III мягкий 8; l=80 мм ГОСТ 6467-79 (2)

Примечание. В скобках указано количество, шт.

Пояснения к спецификации

1. Ц2-350-25-11М. Ц2 — цилиндрический двухступенчатый; 350 — межосевое расстояние, мм; 25 — передаточное число; 11 — схема сборки (валы в одну сторону); М — с венцом для зубчатой муфты.

2. 4МТF 160 LB6 1M 100. 4 — номер серии; М — металлургические и крановые; Т — трёхфазного тока; F — класс нагревостойкости; 160 — высота вала; L — размер по длине станины: L —длинная, S — короткая, M — средняя; В — длина сердечника статора увеличена; 6 — число полюсов; 1М 100 — исполнение (на лапах).

3. ТКГ-200. ТКГ — тормоз колодочный с электрогидравлическим толкателем; 200 — диаметр тормозного шкива, мм.

4. МУВП 250-48-II.6.-40-Т.II.6. МУВП — муфта упругая втулочно-пальцевая; 250 — номинальный крутящий момент, Нм; 48 — диаметр посадочного отверстия первой полумуфты; II — тип первой (второй) полумуфты; 6 — исполнение; 40 — диаметр посадочного отверстия второй полумуфты; Т — тормозная полумуфта.

9. Болт М1255.56.019. М12 — диаметр резьбы, мм; 55 — длина болта, мм; 56 — класс прочности (число 5, умноженное на 10, определяет величину минимального значения временного сопротивления, кгс/мм². Число 6, умноженное на 10, определяет отношение предела текучести к временному сопротивлению, %. Произведение чисел определяет величину минимального значения предела текучести, кгс/мм²); 01 — вид покрытия (цинковое с хромированием); 9 — толщина покрытия, мкм.

12. Втулка РБ 2/2. РБ — условное обозначение соединения редуктора с барабаном, ГОСТ 24.191.02.

13. Гайка М12.5.019. М12 — см. 9; 5 — класс прочности; 019 — см. 9.

14. Канат 11.5-Г-В-Н-О-1770. 11,5 — диаметр каната, мм; Г — грузовые или ГЛ — грузо-людские по назначению, см. ГОСТ 3241; В,1 или 2 — марка (сорт) каната по механическим свойствам; Н — нераскручивающийся, Р — раскручивающийся; О — односторонней правой свивки (при левой ставится Л) из проволоки без покрытия (при покрытии для особо жёстких условий ставят ОЖ); 1770 — маркировочная группа (предел прочности проволоки), МПа.

15. Корпус опоры ШМ-110. Ш — широкая серия; М — для малой нагрузки, действующей от опоры; 110 — посадочный диаметр подшипника, мм.

16. Крышка ГН-110. Г — глухая; Н — низкая; 110 — диаметр посадочной части, мм.

17. Крышка МН-11060. М — с манжетным уплотнением; Н — низкая; 110 — диаметр посадочной части, мм; 60 — диаметр вала.

18. Манжета 1-6090. 1 — тип манжеты; 60 — для вала диаметром 60 мм; 90 — наружный диаметр, мм.

21. Подшипник 1610. 1 — тип подшипника (радиальный шариковый сферический двухрядный); 6 — серия подшипника по наружному диаметру (средняя широкая); 10 — число, умноженное на 5, означает внутренний диаметр подшипника, мм.

26. Шайба пружинная 10Н65Г. 10 — для резьбы М10; Н — нормальная; 65Г — марка стали.

28. Шайба стопорная 12-015. 12 — для резьбы М12; 015 — см. 9.

32. Шпилька М12×50 15/30 56.019. М12 — см. 9; 50 — длина наружной части, мм; 15 — длина внутренней резьбы, мм; 30 — длина наружной резьбы, мм.
