Изображение резьбы

Поскольку построение изображений винтовых поверхностей, образующих резьбу, процесс трудоемкий, на чертежах резьбу показывают условно.

Наружная резьба – изображается сплошными основными толстыми линиями по номинальному диаметру и сплошными тонкими линиями по внутреннему диаметру (рис.6). На изображениях, полученных проецированием на плоскость, перпендикулярную оси стержня, тонкую линию проводят на ~ ¾ длины окружности, причем эта линия может быть разомкнута в любом месте и не должна начинаться и заканчиваться на осевых линиях; фаска, не имеющая специального конструкторского назначения, на этом виде не изображается.

Рис. 6. Наружная резьба (на стержне)

Расстояние между тонкой линией и сплошной основной принимают в пределах не менее 0,8 мм и не больше шага резьбы Р.

Границу резьбы наносят в конце полного профиля резьбы (до начала сбега) сплошной основной линией.

Сбег резьбы – участок резьбы неполного профиля, получаемый в связи с наличием у резьбонарезного инструмента «заборной» части или в результате плавного отвода резца.

Внутренняя резьба изображается в разрезах сплошной основной линией по внутреннему диаметру и тонкой сплошной линией по номинальному диаметру (рис.7).

При изображении на плоскости, перпендикулярной оси резьбы, сплошная тонкая линия проводится в виде дуги, равной ~ ¾ длины окружности, разомкнутой в любом месте; фаска при этом не показывается. Линии штриховки в разрезах и сечениях проводятся до сплошной основной линии.

Границу (конец) участка резьбы полного профиля изображают сплошной основной толстой линией (рис. 7, 8), при этом величина недореза а ( рис. 8а) равна минимум 3Р (Р – шаг резьбы). При необходимости на чертеже может указываться и величина сбега х (рис. 8б), который изображают сплошной тонкой линией.

Рис. 7. Внутренняя резьба Рис. 8. Внутренняя резьба в глухом

(в отверстии) отверстии: (а-х) – недовод;

а – недорез; х – сбег

Резьбовое соединение. На разрезах резьбового соединения (рис.9) в отверстии показывают только часть резьбы, которая не закрыта резьбой стержня («преимущество» наружной резьбы).

На чертежах, по которым резьбу не выполняют (например, сборочных), допускается изображать резьбу в соединениях как показано на рис.10.

Ис. 9. Резьбовое соединение Рис. 10. Упрощенное изображение Профили резьб и их обозначение

Существует достаточно много стандартных резьб. В таблице 1 приведены основные из них.

Параметры стандартных резьб Таблица 1

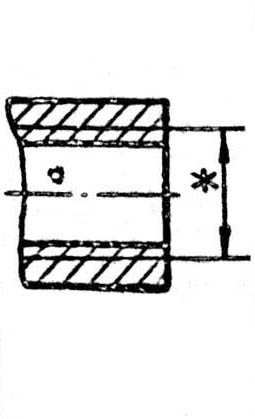

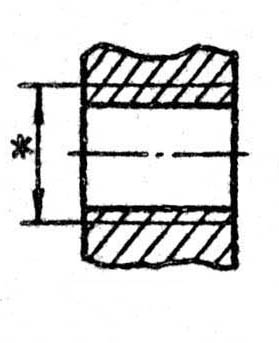

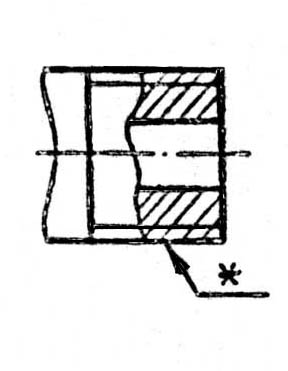

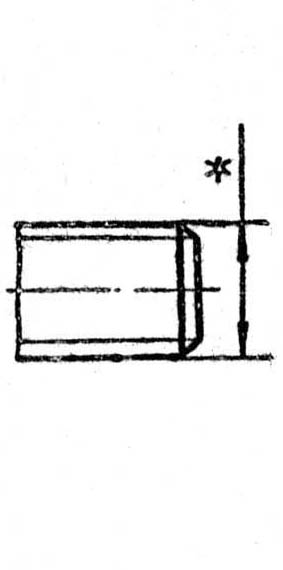

Тип резьбы и профиль резьбы	Стандарт	Условное изображение	Обозначение(*)	Пояснения
	Профиль ГОСТ 9150-81 Основные размеры ГОСТ 24705-81 Диаметры и шаги ГОСТ 8724-81		М18-6g	Резьба метрическая наружная, номинальный диаметр 18 мм, шаг крупный, поле допуска резьбы 6g (6 - степень точности, g – основное отклонение)
			М18х0,5-6g	То же, шаг мелкий Р=0,5 мм
			М24х3(Р1)-6g	То же, но трехзаходная, шаг Р=1 мм, ход Рn=3 мм
			М18LH-6g	То же, но левая
			M18-6H	Резьба метрическая внутренняя, поле допуска 6Н ( 6 – степень точности, Н – основное отклонение

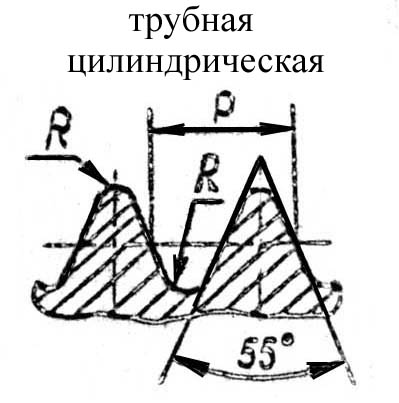

55о	ГОСТ 6357-81		G1 ½ - А	Резьба трубная цилиндрическая, 1 ½ - условный проход в дюймах, класс точности А (всего их два: А и В), α=55˚
			G1 ½ LH – B - 40	То же, но левая, класс точности В, длина свинчивания 40 мм

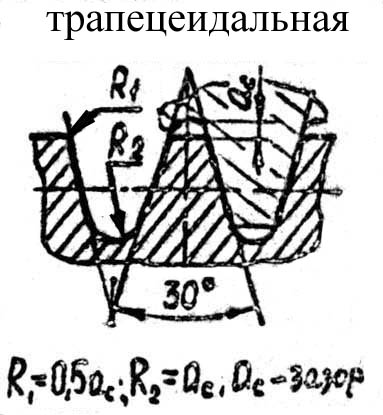

Трапецеидальная R1=0,5ac; R2= ac; ac - зазор 30о	Диаметры и шаги ГОСТ 24737-81 Профиль ГОСТ 9484-81		Tr 40 х 6-8е	Резьба трапецеидальная, наружная α=30˚,диаметр 40 мм, шаг Р=6мм, поле допуска 8е ( 8 – степень точности, е – основное отклонение)
			Tr 40 х 6-8Н	То же, внутренняя
			Tr 20 х 4 (Р2)	То же, двухзаходная, шаг Р=2 мм, ход Рh = 4 мм

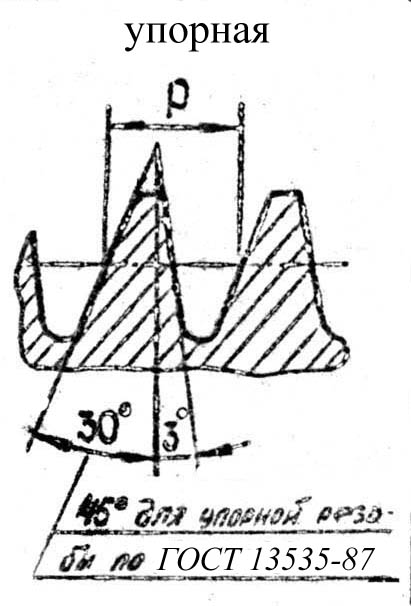

30о Упорная	ГОСТ 10177-82		S 80 х 10 - 7h	Резьба упорная, номинальный диаметр 80 мм, шаг 10 мм, α = β + γ = 30˚+3˚=33˚, поле допуска 7 h
			S 80 х 10LH - 7h	То же, но левая
			S 80 х 20 (Р10) LH - 7h	То же, но двухзаходная, шаг 10 мм, ход Рh=20 мм
	ГОСТ 13535-87		S 200х12х45˚ ГОСТ 13535-87	Резьба упорная усиленная, β = 45˚, γ = 3˚, α = β + γ = =48˚, номинальный диаметр 200 мм, шаг Р=12мм

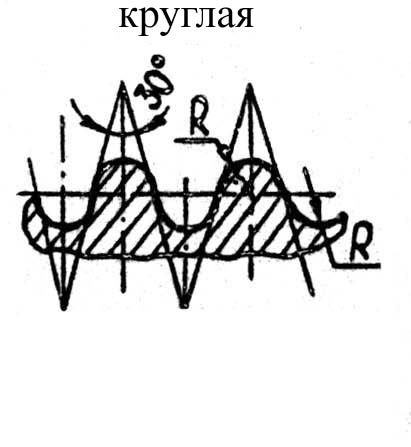

Круглая	Г ОСТ 13536-68		Кр12 х 2,54 ГОСТ 13536-68	Резьба круглая для санитарно-технической арматуры (вентилей), номинальный диаметр 12мм, шаг 2,54мм
	ГОСТ 3293-81		Rd12	Резьба круглая, шаг 2,54 мм для всех резьб (не указывается), степень точности одна (не указывается)
			Rd12 LH	То же, но левая

Среди крепежных резьб наибольшее распространение имеет метрическая резьба (в обозначении буква М). Целый ряд стандартов регламентирует все параметры резьбы. Так, ГОСТ 8724-81 устанавливает номинальные диаметры резьбы и шаги для каждого номинального диаметра. Наибольший шаг для каждого номинального диаметра называется крупным и в обозначении резьбы не указывается, например, М8. Мелкие шаги в обозначении резьбы указываются, например: М8х1; М8х0,75; М8х0,5.

Если резьба имеет нестандартный профиль (например, прямоугольный), он изображается на чертеже с нанесением размеров, необходимых для изготовления резьбы.
