Технологические методы отделочной (финишной) обработки поверхностей деталей машин



Дальнейшее развитие машиностроения связано с увеличением нагрузок на детали машин, увеличением скоростей движения, уменьшением массы конструкции.

Выполнить эти требования можно при достижении особых качеств поверхностных слоев деталей.

Влияние качества поверхностных слоев на эксплуатационные свойства огромно, изменяются:

• износостойкость;

• коррозионная стойкость;

• контактная жесткость;

• прочность соединений и другие свойства.

С этой целью широко применяются отделочные методы обработки, для которых характерны малые силы резания, незначительное тепловыделение, малая толщина срезаемого слоя.



Хонингование



Хонингование применяют для получения поверхностей высокой точности и малой шероховатости, а также для создания специфического микро-профиля обработанной поверхности в виде сетки (для удержания смазочного материала на поверхности деталей).

Поверхность неподвижной заготовки обрабатывается мелко-зернистыми абразивными брусками, закрепленными в хонинговальной головке (хоне). Бруски вращаются и одновременно перемещаются возвратно- поступательно вдоль оси обрабатываемого отверстия (рис. 20.3.а). Соотношение скоростей движений составляет 1,5…10, и определяет условия резания.

 При сочетании движений на обрабатываемой поверхности появляется сетка микроскопических винтовых царапин – следов перемещения абразивных зерен. Угол пересечения этих следов зависит от соотношения скоростей (рис. 20.3.б).

Абразивные бруски всегда контактируют с обрабатываемой поверхностью, так как могут раздвигаться в радиальном направлении. Давление бруска контролируется.

Хонингованием исправляют погрешности формы от предыдущей обработки, а чистовое – для повышения качества поверхности.

Этот процесс осуществляется на специальных хонинговальных установках.

Рис. 20.3. Схема хонингования.



Суперфиниширование

Суперфиниширование уменьшает шероховатость поверхности, оставшуюся от предыдущей обработки. Получают очень гладкую поверхность, сетчатый рельеф, благоприятные условия для взаимодействия поверхностей.

Поверхности обрабатывают абразивными брусками, установленными в специальной головке. Для суперфиниширования характерно колебательное движение брусков наряду с движением заготовки (рис. 20.4).



Рис. 20.4. Схема суперфиниширования



Процесс резания происходит при давлении брусков (0,5…3)10⁵ Па в присутствии смазочного материала малой вязкости.

Амплитуда колебаний 1,5…6 мм. Частота колебаний 400…1200 мин ^-1. Бруски подпружинены и самоустанавливаются по обрабатываемой поверхности. Соотношение скоростей D_Sкр кв начале обработки составляет 2…4, а в конце – 8…16.



Полирование



Полированием уменьшают шероховатость поверхности.

Этим способом получают зеркальный блеск на ответственных частях деталей (дорожки качения подшипников) либо на декоративных элементах (облицовочные части автомобилей). Используют полировальные пасты или абразивные зерна, смешанные со смазочным материалом. Эти материалы наносят на быстро- вращающиеся эластичные круги (фетровые)или на колеблющиеся щетки.

Хорошие результаты дает полирование быстродвижущимися абразивными лентами (шкурками).

При этом одновременно протекают следующие процессы:

• тонкое резание;

• пластическое деформирование поверхностного слоя;

• химические реакции (воздействие на металл химически активных веществ).

Схема полирования представлена на рис. 20.5.

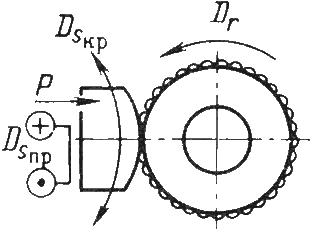

Рис. 20.5. Схема полирования.



Для процесса характерны высокие скорости, до 50м/сек. Заготовка поджимается к кругу силой Р и совершает движения подачи D_Sкр и D_Sпр в соответствии с профилем обрабатываемой поверхности.

В процессе полирования не исправляются погрешности формы.
