тов вузов ж.-д. транспорта. – М.: УМЦ по образованию на ж.-д. трансп, 2008. — 220 с.

13.Карнеева Л. К., Рожкова, Л. Д., Чиркова Т. В. Электрооборудование электрических станций и подстанций: учеб. для среднего профессионального образования. – 2-е изд., стер. — М.: Академия, 2005 — 612 с.

14.Неклепаев Б. Н., Крючков И. П. Электрическая часть электростанций и подстанций: учеб. пособие для вузов. — М.: Энергоатомиздат, 1989. — 608 с.

15.Ополева Г. Н. Схемы и подстанции электроснабжения. Справочник: учеб. пособие. — М: ИД ФОРУМ: ИНФРА-М, 2010. — 480 с. http://znanium.com/go.php?id=244993

16.Васильев А. А. Электрическая часть станций и подстанций: учеб. для вузов. — М.: Энргоатомиздат, 1990 — 576 с.

17.Штин А. Н., Несенюк, Т. А. Выбор оборудования распределительных устройств тяговых и трансформаторных подстанций. — Екатеринбург: Изд-во УрГУПС, 2009. — 68 с.

18.Кузнецова Г. С.; Штин, А. Н., Несенюк, Т. А. Расчет трехфазных коротких замыканий в распредустройствах тяговых и трансформаторных подстанций. — Екатеринбург: Изд-во УрГУПС, 2004. — 36 с.

19.Соколов С.Д., Бей Ю. М., Гуральник Я. Д., Чаусов О. Г. Полупроводниковые преобразовательные агрегаты тяговых подстанций. — М.: Транспорт, 1979 — 264 с.

20.Двенадцатипульсовые полупроводниковые выпрямители тяговых подстанций / Б. С. Барковский и др.; Под ред. М.Г. Шалимова. — М.: Транспорт, 1990 — 127 с.

21.Салита Е. Ю., Комякова Т. В., Свешниеков В. В., Раздобаров А. В. Преобразователи тяговых подстанций и электроподвижного состава (схемы главных электрических соединений). — Омск: Изд-во ОмГУПСа, 2000. — 75 с.

22.Неугодников Ю. П., Низов А.С., Штин А. Н. Инвертирование электрической энергии на электрифицированных железных дорогах: учеб. пособие. Ч. II. Выпрямительно-инверторные преобразователи тяговых подстанций. — Екатеринбург: Изд-во УрГУПС, 2002. — 84 с.

23.Дипломное проектирование. Организация проектирования. Требования к выполнению, оформлению и представлению. Стандарт УрГУПС № СТВ 2.5.1.17–2009. — Екатеринбург: Изд-во УрГУПС, 2009. — 82 с.

41

24.Патент РФ №2403662, МПК8 Н02J 3/04. Устройство для питания

ираспределения электрической энергии на промежуточных тяговых подстанциях. Шумаков К. Г., Ефимов А. В., Вербицкий В. А., Штин А. Н. Опубл. 10.11.2010. Бюл. № 31.

25.Патент РФ №2474911, МПК8 Н02J 3/04. Устройство для питания

ираспределения электрической энергии на промежуточных тяговых подстанциях. Штин А. Н., Вербицкий В. А., Шумаков К. Г. Опубл. 10.02.2013. Бюл. № 4.

26.Методические указания по применению ограничителей перенапряжений нелинейных в электрических сетях 6 – 35 кВ. Утверждены Департаментом научно-технической политики и развития РАО ЕЭС России 27.04.01г. — М.: Изд-во РАО ЕЭС Россия, 2001. — 33 с.

27.Ограничители перенапряжений серии TEL. Техническое описание и руководство к применению. АРТА 674 361.103 ТО. — Севастополь: Изд-во Таврида Электрик Украина, 2006. — 20 с.

28.Инструкция по выбору уставок защит терминала ЦЗАФ-3,3 (дополнение к ч. I «Руководящих материалов по релейной защите систем тягового электроснабжения», ЦЭ ОАО «РЖД»). — М.: Изд-во ТЕХИНФОРМ, 2009. — 51 с.

42

ПРИЛОЖЕНИЕ А

Электрические параметры силовых трансформаторов

Условные буквенные обозначения силовых трансформаторов

Для трансформаторов и автотрансформаторов установлены обозначения, в которых слева направо приводится следующая информация:

1)вид: обозначение отсутствует — обычный трансформатор,

А— автотрансформатор;

2)число фаз: О — однофазный, Т — трехфазный;

3)конструкция вторичной обмотки: обозначение отсутствует — не-

расщепленная, Р — расщепленная;

4)вид охлаждения:

Л— с литой изоляцией;

С — естественное воздушное при открытом исполнении; СЗ — естественное воздушное при защищенном исполнении; СГ — естественное воздушное при герметичном исполнении; СД — естественное воздушное с принудительной циркуляци-

ей воздуха; М — естественная циркуляция воздуха и масла;

Д— принудительная циркуляция воздуха и естественная масла;

МЦ — естественная циркуляция воздуха и принудительная масла;

ДЦ — принудительная циркуляция воздуха и масла;

Ц— принудительная циркуляция воды и масла с ненаправленным потоком масла;

НЦ — принудительная циркуляция воды и масла с направленным потоком масла;

НЭЗ — охлаждение естественное негорючим жидким экологиче-

ски чистым диэлектриком, герметизированные;

5) число обмоток или групп обмоток: обозначение отсутствует — двухобмоточный или две группы обмоток, Т — трехобмоточный или

три группы обмоток;

6) наличие системы регулирования напряжения (РПН): обозначение отсутствует — нет системы, Н — есть система;

43

7) специфическая область применения: обозначение отсутствует —об- щего применения, П — преобразовательный, Ж или Э — для электри-

ческих железных дорог, электрифицированных на переменном токе; 8) исполнение: обозначение отсутствует — обычное, У — усовер-

шенствованное;

9)после горизонтальной черты — типовая мощность, кВА;

10)после наклонной черты — класс первичного напряжения, кВ;

11)назначение для преобразовательных трансформаторов электрических железных дорог, электрифицированных на постоянном токе:

Ж— для подключения только выпрямителя, И — для подключения

выпрямителя и инвертора;

12)климатическое исполнение: У — умеренный, УХЛ — умеренный

ихолодный, ТВ — влажный тропический, ТС — сухой тропический,

Т— сухой и влажный тропический, О — общеклиматическое исполнение;

13)категория размещения: 1 — на открытом воздухе, 2 — на откры-

том воздухе под навесом, 3 — в закрытом помещении с вентиляцией, 4 — в закрытом помещении с регулированием климатических условий, 5 — в помещениях с повышенной влажностью.

Таблица А.1 – Силовые трехфазные двухобмоточные масляные трансформаторы [10-14]

44

Окончание таблицы А.1

45

Таблица А.2 – Силовые трехфазные двухобмоточные сухие трансформаторы

Таблица А.3 – Силовые трехфазные двухобмоточные литые трансформаторы Свердловского завода трансформаторов тока

46

или

a a1 b b1 c c1

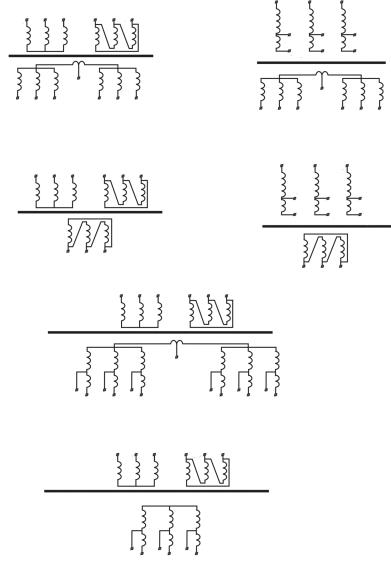

Рисунок А. 1 – Принципиальные электрические схемы трансформаторов для 6-пульсовых преобразователей
