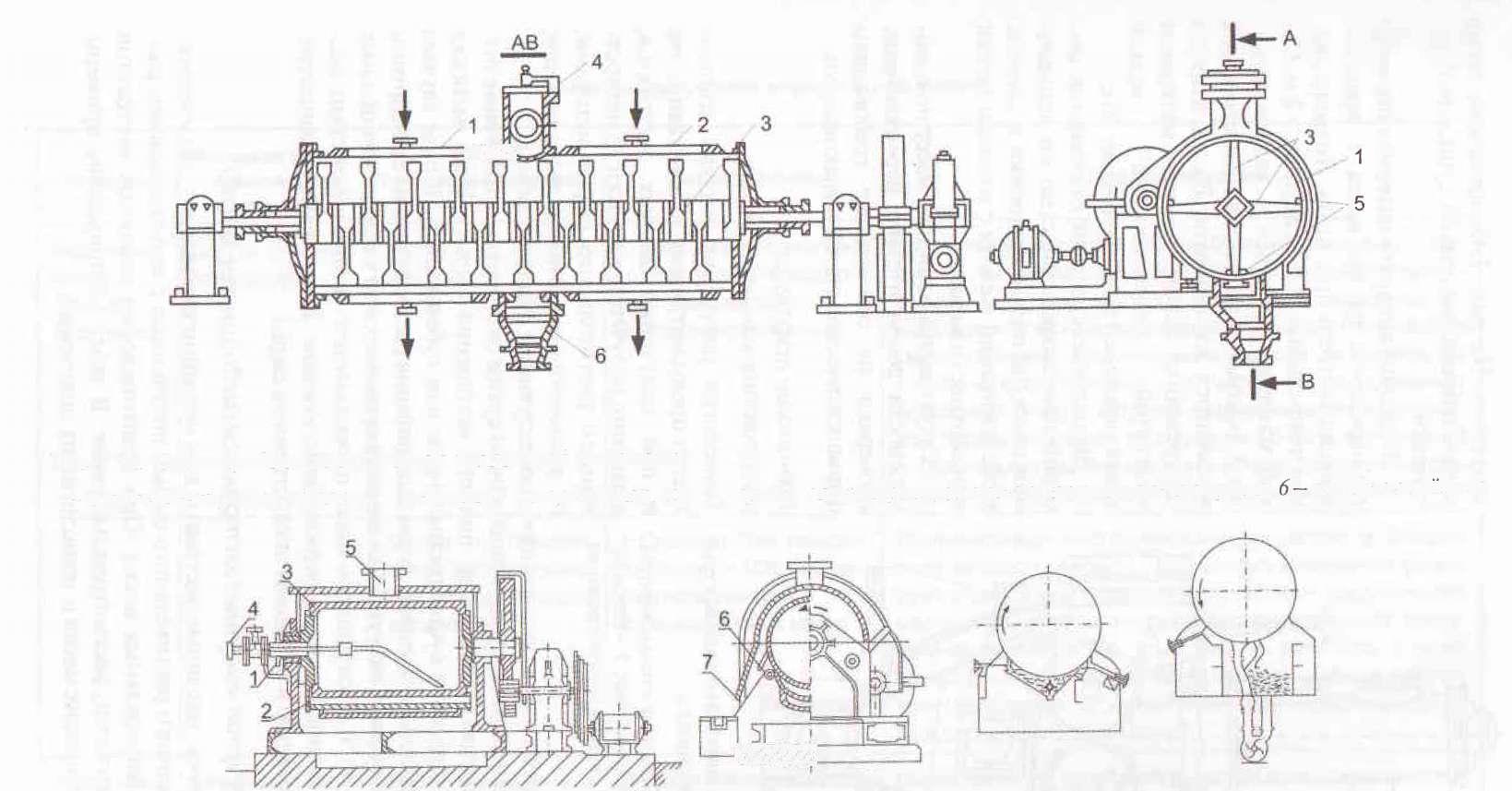

Рис. 5. Схема гребковой вакуумной сушильной установки:

1 – корпус, 2 – паровая рубашка, 3 – мешалка, 4 – загрузочный люк, 5 – трубы, интенсифицирующие перемешивание материала, 6 – разгрузочный люк.

а б в

Рис. 6. Схема одновальцовой вакуумной сушильной установки:

а – схема установки (вид спереди и сбоку); б ‑ способ подачи на валок жидкого материала; в – способ подачи на валок вязкого материала

1 – вход и выход пара, 2 – корыто, 3 – валок, 4 – отвод конденсата, 5 – штуцер для отвода паровоздушной смеси или для подключения установки к системе вакуумирования, 6 – нож, 7 – шнек.
