Брундасов. Компьютерная графика. Лекции / lesson03

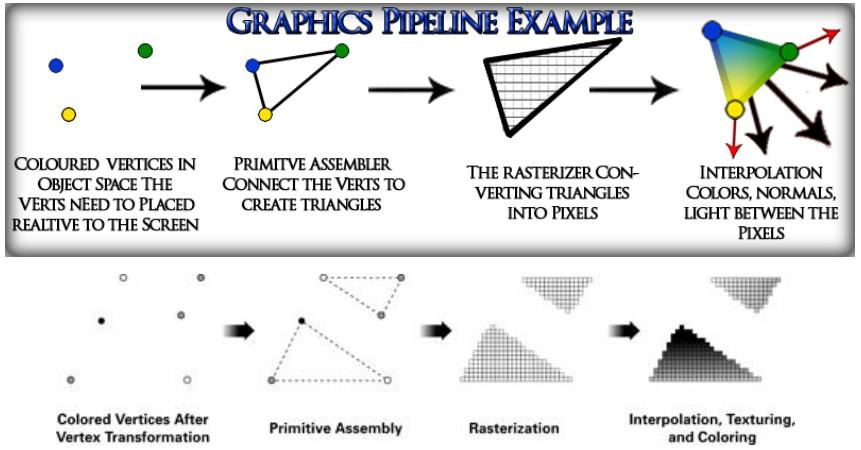

Графический конвейер

•3D сцена => 2D изображение

•Некоторые стадии фиксированные, некоторые программируемые

API и Hardware

API

•DX9, DX10, OpenGL 1.0, OpenGL 2.0

•DX11, (OpenGL 3.0 & OpenGL 4.0)

Pipeline

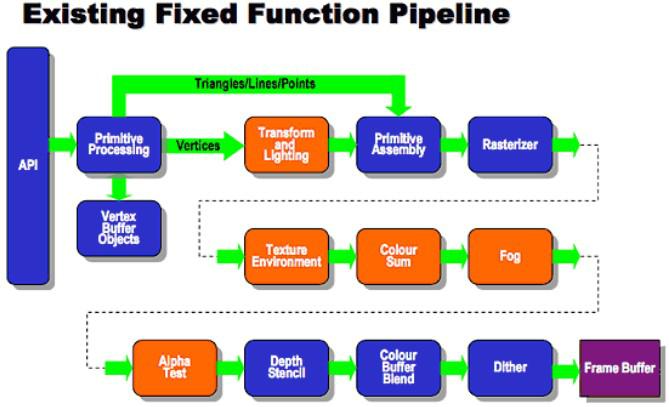

•Fixed Function Pipeline (DX7, O

•DX9 Pipeline (OpenGL 2.0+)

•DX10 Pipeline (OpenGL 3.2+)

•DX11 Pipeline (OpenGL 4.0+)

Hardware

•DX7 hardware

•DX8 hardware

•DX9 hardware

•DX10 hardware

•DX11 hardware

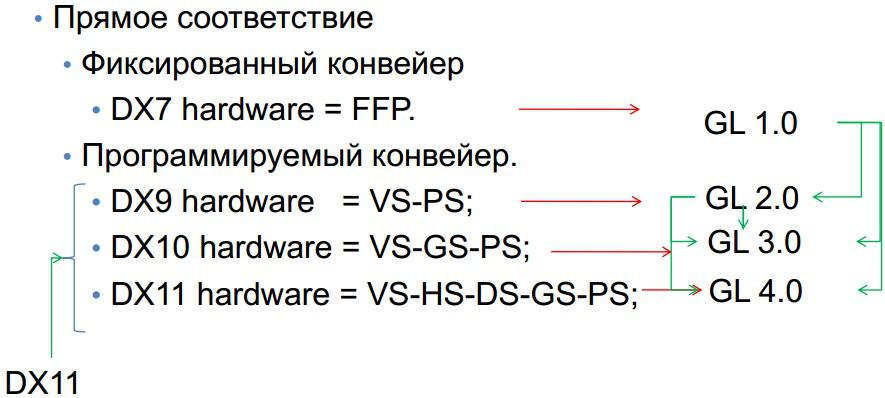

Hardware, Pipeline и DirectX

Как выбрать API?

На ОС какого типа должна работать программа?

•Windows => DX или GL

•Linux/Android => GL

•MacOS => GL

На каком железе должна работать программа?

•DX11 hardware => DX11 || GL 4.0

•DX10 hardware => DX11 || GL 3.0

•DX9 hardware => DX11 || DX9 (WinXP) || GL 2.0

•Везде => GL 1.0 || DX11 ()

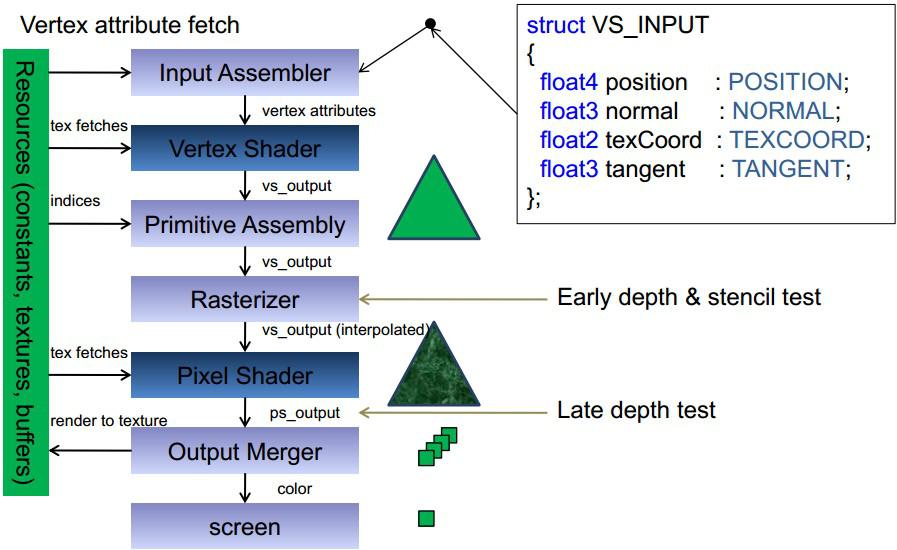

DX9 Pipeline (OpenGL 2.0)

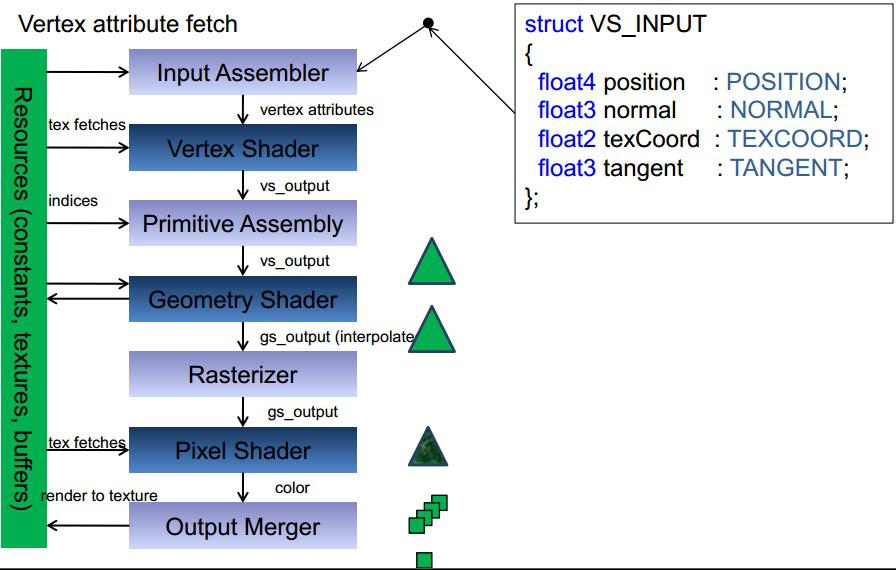

DX10 Pipeline (OpenGL 3.2)

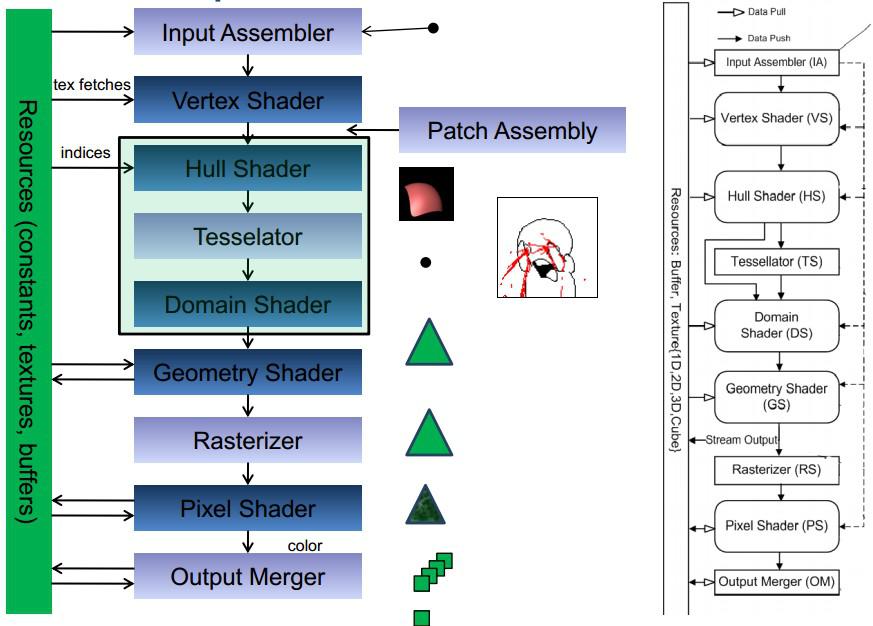

DX11 Pipeline

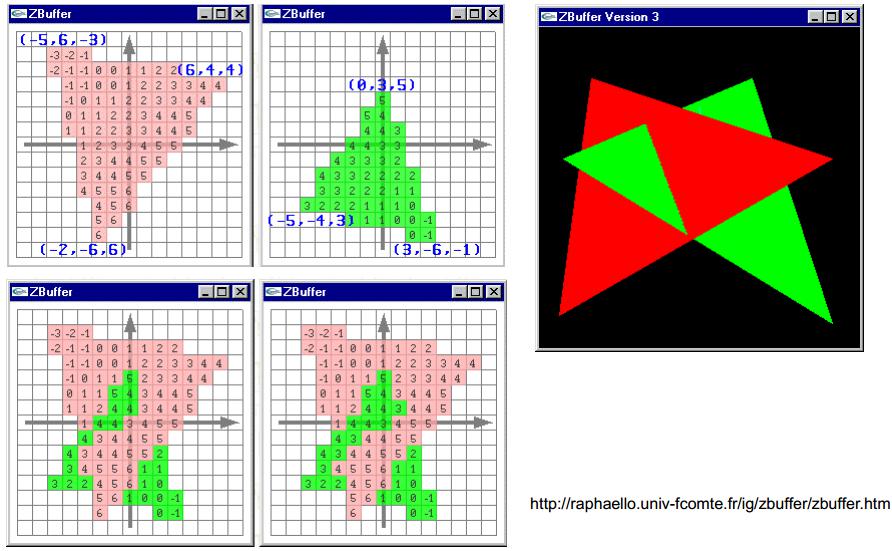

Z- Buffer

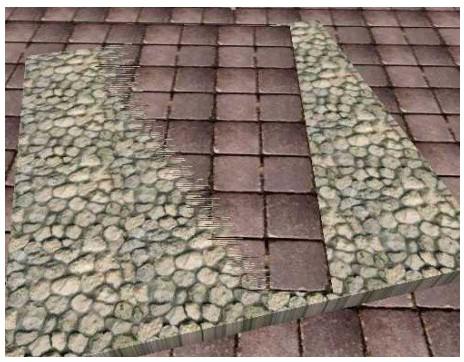

Z-buffer fighting

•Сделать больше точность (доступно 16, 24 или 32 бит)

•Не рисовать геометрию на одной и той же глубине

•Определить порядок отрисовки и использовать
