.pdf4.4. ОПРЕДЕЛЕНИЕ ОБЪЕМОВ ЗЕМЛЯНЫХ РАБОТ
Объем земляного полотна, вычисленный без учета дорожной одежды, растительного грунта и поправки на разность рабочих отметок, называют профильным объемом земляных работ. Профильный объем определяется как произведение:
V = Fср l, (4.16)
где Fсp – средняя площадь сечения поперечных профилей на характерном участке, м; l – длина характерного участка (насыпь, выемка),
м.
Средняя площадь сечения насыпи равна: |
|
Fср = BHср + mH2ср, |
(4.17) |
где Нср – средняя рабочая отметка на участке между смежными поперечниками или между смежными пикетами (если сечения рассматривают на каждом пикете). В последнем случае подсчет объемов земляных работ называют попикетным.
В выемке среднюю площадь сечения определяют по формуле
Fср = B Hср + 2 ωк + n H2ср +2 в'к Нср, |
(4.18) |
где ωк – площадь кювета, м2; n – коэффициент крутизны откосов выемки; в'к – ширина кювета по верху, м.
В соответствии с обозначениями на рис. 4.13, б площадь кювета равна:
k вк hк |
hк2 |
m n , |
(4.19) |
|
|||
2 |
|
|
где вк – ширина кювета по низу, м; hк – глубина кювета, м; m – коэффициент крутизны внутреннего откоса кювета. Параметры кювета вк, hк и m принимают согласно запроектированному поперечному профилю в выемке; n – коэффициент крутизны внешнего откоса кювета (крутизна откоса выемки).
При определении объема земляных работ необходимо учитывать поправку на разность рабочих отметок Н, которая может быть как со знаком плюс, так и минус:
Н |
m H |
|
H |
|
2 |
(4.20) |
|
|
n 1 |
|
n |
|
l , |
||
|
|
|
|
|
|
||
|
|
12 |
|
|
|
|
где Нn+1 и Нn – рабочие отметки на смежных участках или пикетах, м. Поправка Н учитывается при разности рабочих отметок
(Н1–Н2)>1 м.
131
132
133
134
135

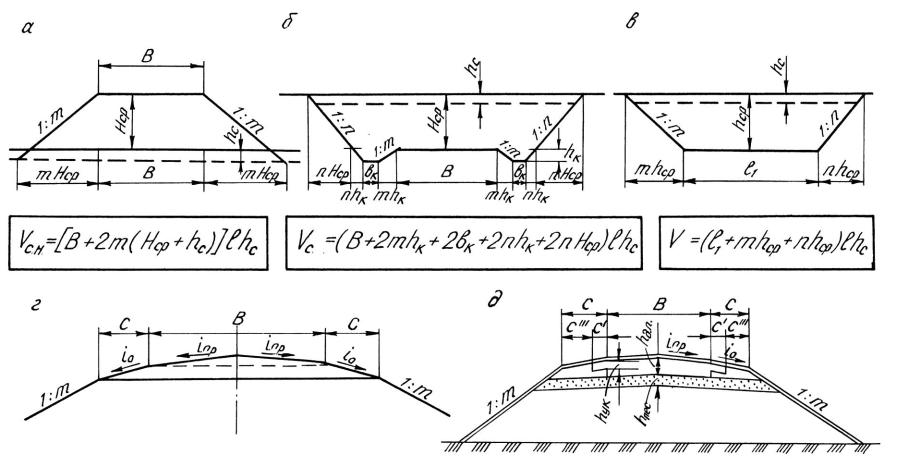

Рис. 4.13. Расчетные схемы для определения объемов земляных работ: а - срезка грунта под насыпью; б - срезка грунта на выемке; в - срезка грунта на ширине резерва; г - параметры сточной призмы; д - параметры дорожной одежды
Объем грунта, требующийся в насыпь взамен снятого почвеннорастительного слоя также не включен в формулу (4.15), поэтому объ-
ем срезки под насыпь вычисляют отдельно (рис. 4.13, а): |
|
Vc , [ B 2m Hcp hc ] hc l , |
(4.21) |
где hс – толщина срезаемого слоя ПРГ, м; значения hс обозначены на продольном профиле (разведочные геологические данные).
На площади выемки объем срезаемого ПРГ определяется со-
гласно рис. 4.13, б: |
|
Vc B 2mhk 2вk 2nhk 2nHcp hcl . |
(4.22) |
На площади резерва объем срезаемого грунта равен: |
|
Vc l p mhc nhc hcl , |
(4.23) |
где lр – ширина резерва понизу, м; hс – средняя глубина резерва, м. Поправка ΔV на устройство проезжей части также не входит в
формулы (4.17) и (4.18) и определяется в соответствии с рис. 4.13. |
||||||
V S1 |
S2 |
S3 |
S4 l , |
(4.24) |
||
где S1– площадь сточной призмы, м2 (рис. 4.13, г). |
|
|||||
S |
c2i |
в ci |
вi |
|
4 , |
(4.25) |
1 |
0 |
0 |
пр |
|
|
|
S2 – площадь сечения дорожной одежды на ширине проезжей части, м2; |
||||||
|
S2 вhд.о , |
|
|
(4.26) |
||
S3 – площадь сечения краевых полос, м2: |
|
|||||
|
S3 2c' hy , |
|
|
(4.27) |
||
S4 – площадь сечения укрепления обочин, м2: |
|
|||||
|
S4 2c''' hy , |
|
|
(4.28) |
где с' и с''' – соответственно ширина краевой полосы и ширина обочины за краевой полосой, м.
Для обочин, укрепленных растительным грунтом, толщина укрепления hу=0.
Если площадь сточной призмы S1>(S2+S3+S4), то поправка ΔV на устройство проезжей части прибавляется к объему насыпи и вычитается из объема выемки.
Если S1<(S2+S3+S4), поправка ΔV вычитается из объема насыпи и прибавляется к объему выемки.
Если в конструкции дорожной одежды запроектирован дополнительный слой основания из песка или грунта повышенной плотности, их объем учитывают в профильном объеме земляного полотна, а при вычислении площади сечения дорожной одежды S2 по формуле
136
(4.26) толщину hд.о принимают без толщины песчаного или грунтового слоя.
Пример вычисления объема земляных работ Задание: вычислить попикетно объем земляных работ на участ-
ке ПК15+00 – ПК23+75.
Исходные данные:
–рабочие отметки на пикетах и плюсовых точках представлены на продольном профиле прил. 9.
–индивидуальные поперечные профили земляного полотна на характерных участках представлены на рис. 4.9 – 4.12;
–толщина дорожной одежды hд.о =0,53 м;
–обочины неукрепленные (hу=0);
–уклоны обочин и проезжей части соответственно равны
i0=40 ‰,
i пр. ч = 20 ‰;
– толщина срезаемого ПРГ на участках ПК15+00 – ПК20 и ПК23+75 – ПК28 равна hс=0,2 м, на участке ПК20 – ПК23+75 и ПК28
– ПК30 hс =0,3 м.
Решение
Расчет ведем в табличной форме, последовательно заполняя графы 1–22 табл. 4.1.
Графы 1–6 заполняем с продольного профиля прил. 9. Средние рабочие отметки вычисляем как полусумму рабочих отметок на смежных пикетах (и плюсовых точках) и записываем в графах 7 и 8.
Профильный объем земляных работ в насыпях и выемках определяем по формуле (4.16). При этом средние площади сечения Fср определяем согласно запроектированным поперечным профилям в насыпи (см. рис. 4.9) и выемке (см. рис. 4.10 и 4.11).
Например, для участка насыпи ПК15 – ПК16+00 устанавливаем по рис. 4.9 следующие расчетные параметры земляного полотна:
В=12 м, m=4.
Средняя рабочая отметка на данном участке Нср равна:
Нср 2,97 0,65 2 1,81 м.
Находим по формуле (4.17) профильный объем насыпи на данном участке:
VH (12 1,81 4 1,812 )100 3482 м3.
На участке ПК16 – ПК16+49 средняя рабочая отметка Нср=0,32 м, а профильный объем на участке длиной 49 м равен:
137
VH (12 0,32 4 0,322 ) 49 208 м3.
В выемке профильный объем определяем по формулам (4.16) и (4.18), предварительно вычислив площадь кювета при n=6; m=4; hк=0,6 м и вк=0,5 м (см. рис. 4.11):
к 0,5 0,6 0,62 2 4 6 2,1 м2.
Профильный объем выемки на участке ПК16+49 – ПК17+00 длиной 51 м при Нср=0,32 м равен:
Vв (12 0,30 2 2,1 6 0,302 2 6,5 0,30) 51 624,2м3
Аналогично выполняем расчеты на прочих участках, заполняя графы 9 и 10 ведомости (см. табл. 4.2).
Объемы срезки растительного грунта (графы 11, 12 и 13) определяем по формулам (4.21), (4.22) и (4.23). При толщине срезаемого слоя hс=0,2 м; и m=4 объем срезки под насыпь на участке ПК15 – ПК16 равен:
Vс 12 2 4 1,81 0,2 0,2 100 562 м3.
Объем срезки на площади резерва на участке ПК15 – ПК16 при ширине резерва lр=10 м и средней толщине срезки hср=1,4 м (см. рис. 4.9) равен:
Vс 10 4 1,4 4 1,4 0,2 100 424 м3.
Аналогично вычисляем объем срезки ПРГ под выемку, принимая расчетные параметры земляного полотна по рис. 4.10 и 4.11.
Значения графы 11 вносим в графу 14 – объем грунта взамен срезанного растительного слоя под насыпь.
В графу 15 записываем разность рабочих отметок Нn+1 – Hn (т.е. из последующей отметки вычитаем предыдущую); знак полученного результата (+ или –) следует сохранять при вычислении поправки на разность рабочих отметок (см. графу 16 ведомости). Например, на участке ПК15+00 – ПК16+00 разность рабочих отметок равна:
0,65–2,97 = –2,32.
Поправка на разность отметок на участке длиной 100 м по формуле (4.20) равна:
Н 4 2,322 10012 179 м3.
Чтобы вычислить поправку на устройство проезжей части ΔV, необходимо предварительно вычислить площади сечений S1, S2, S3 и S4 (см. формулу (4.24)) при следующих расчетных данных : в=7 м;
с=2,5 м; i0=0,04; i пр. ч =0,02.
Учитывая, что дорожная одежда запроектирована с дополнительным слоем основания из песка толщиной 0,3 м, в формуле (4.26)
138
необходимо принять толщину одежды на ширине проезжей части,
равной 0,65 – 0,30=0,35 м.
Для таких условий определяем по формуле (4.25) площадь сточ-
ной призмы S1: |
S 2,52 |
0,04 7(2,5 0,04 7 0,02 4) 1,20 м2. |
|
1 |
|
Площадь сечения дорожной одежды на ширине проезжей части |
||
равна: |
|
S2 7 0,35 2,45 м2. |
Площадь сечения укрепленных краевых полос S3 при с´ =0,5 м |
||
равна: |
|
S 2 0,5 0,35 0,35 м2. |
|
|
3 |
Оставшаяся часть ширины обочины запроектирована неукрепленной (hу=0), поэтому площадь сечения S4=0.
Определяем суммарную площадь сечений:
S2 + S3 + S4 =2,80 м2 >S1.
Следовательно, поправка ΔV на устройство дорожной одежды должна прибавляться к объему выемки и вычитаться из объема насыпи.
Величину поправки ΔV определяем по формуле (4.24).
На участке длиной l=100 м (ПК15+00 – ПК16+00) поправка на дорожную одежду по формуле (4.24) равна:
ΔV =(1,2 – 2,8)100 = –160 м3.
При последующих вычислениях в графу 17 записываем значение ΔV со знаком минус; в графу 18 – со знаком плюс.
Вычисляем общий объем земляных работ по участкам, заполняя соответствующие графы табл. 4.1.
Насыпь: графа 19 = графа 9 + графа 14 ± графа 16 ± графа 17. Выемка: графа 20 = графа 10 ± графа 16 ± графа 18.
На участке насыпи ПК15+00 – ПК16+00 объем земляных работ:
V = 3482 + 562 –179 – 160 = 3705 м3.
На участке насыпи ПК16 – ПК16+49 поправка ΔV =–1,6·49 =– 78.4 м3, а общий объем земляных работ равен V = 208,2 + 158 –78,4 = 288 м3. На участке ПК16+49 – ПК17 (выемка длиной 51 м) имеем:
ΔV =1,6·51 = 81,6 м3. Следовательно, V = 624+81,6=705,6 м3.
В графе 21 записываем значения графы 12, а графу 22 заполняем как сумму граф: графа 22 = графа 11 + графа 12 + графа 13.
