Федеральное агенство по образованию

Государственное образовательное учреждение

Высшего профессионального образования

“Тихоокеанский государственный университет”

Металлические конструкции Методические указания по выполнению курсовой работы по курсу

“Конструкции городских сооружений и зданий” студентами

Специальности гсх

Хабаровск

Издательство ТОГУ

2008

УДК 624.014(075)

Металлические конструкции : Методические указания по выполнению курсовой работы по курсу “Конструкции городских сооружений и зданий” студентами специальности ГСХ/ сост. А. Н. Степаненко. – Хабаровск : Изд-во Тихоокеан. гос. ун-та, 2008. – 29 с.

Методические указания составлены на кафедре “Строительные конструкции”. В них приводятся краткие рекомендации по компоновке оптимальной схемы стальной балочной клетки усложненного типа, конструированию и расчету ее элементов и узлов сопряжения.

Печатается в соответствии с решением кафедры “Строительные конструкции” и методического совета института архитектуры и строительства.

© Тихоокеанский государственный

университет, 2008

Введение

Широкое применение в строительстве металлических конструкций позволяет проектировать сборные элементы зданий и сооружений сравнительно малой массы, организовывать поточное производство конструкций на заводах и поточный или поточно-блочный монтаж их на строительной площадке, ускоряет ввод объектов в эксплуатацию.

Настоящие указания предназначены для оказания помощи студентам специальности ГСХ в курсовом проектировании по дисциплине “Конструкции городских сооружений и зданий”. Они также могут быть использованы студентами специальности ПГС при изучении курса “Металлические конструкции”.

В указаниях предложен простейший прием выбора рациональной схемы балочной клетки рабочей площадки производственного здания (рис. 1), описана методика расчета настила, прокатной балки настила и вспомогательной балки, проектирования сварной главной балки и сварной колонны сплошного сечения.

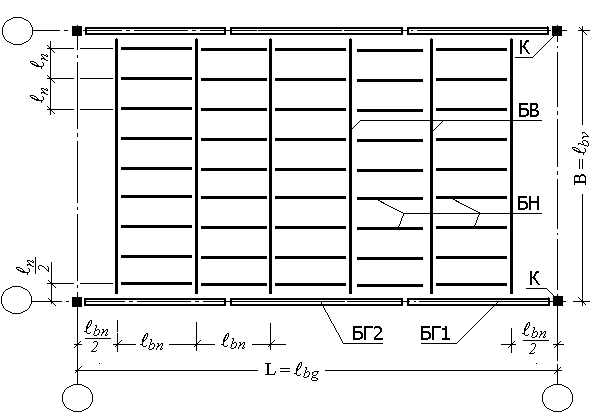

Рис. 1. Схема балочной клетки усложненного типа:

К – колонны; БН – балки настила; БВ – балки вспомогательные;

БГ1, БГ2 – заводские части (марки) главных балок

1. Состав курсовой работы

Курсовая работа на тему “Проектирование элементов рабочей площадки производственного здания” выполняется в соответствии с заданием на курсовое проектирование и представляется к защите на двух листах формата А2 (или 4-х листах А3) с оформленными в виде расчетно-пояснительной записки расчетами (объемом около 20 листов А4 (в рукописном виде).

1. Содержание расчетно-пояснительной записки

1. Задание и исходные данные к проектированию.

2. Расчет настила, балки настила и вспомогательной балки.

3. Расчет сварной главной балки.

3.1. Расчетная схема. Нагрузка. Усилия.

3.2. Подбор сечения.

3.3. Изменение сечения.

3.4. Опорная часть.

3.5. Конструктивное обеспечение устойчивости стенки.

3.6. Проверки прочности, жесткости, общей и местной устойчивости элементов сечения.

4. Расчет колонны.

4.1. Расчетная схема. Усилия.

4.2. Подбор сечения стержня колонны.

4.3. Проверки жесткости, общей и местной устойчивости.

4.4. Конструирование и расчет оголовка.

4.5. Конструирование и расчет базы.

5. Конструирование и расчет узлов сопряжения элементов площадки.

5.1. Расчет прикрепления настила.

5.2. Расчет узла этажного опирания балок.

5.3. Расчет и конструирование узла опирания балок в одном уровне.

5.4. Конструирование равнопрочного монтажного (укрупнительного) узла главной балки.

6. Список литературы.
